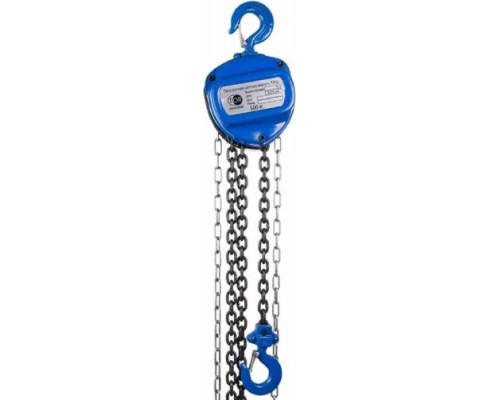

Таль цепная ручная шестеренная TOR ТРШ C 3ТХ6М

Ручная шестеренная таль для интенсивной работы с грузами до 3 тонн

Таль цепная TOR ТРШ C 3ТХ6М — это надежный механический подъемник, предназначенный для ручного перемещения тяжелых грузов в условиях, где нет доступа к электричеству или требуется максимальная автономность и надежность. Модель 1048500 с грузоподъемностью 3 тонны и высотой подъема 6 метров представляет собой сбалансированное решение для большинства складских, монтажных и ремонтных задач. Ее конструкция основана на проверенной шестеренной схеме, которая обеспечивает высокий КПД и плавность хода при сравнительно небольших усилиях оператора.

Конструкция и принцип работы механизма

Сердце тали — шестеренный механизм, преобразующий усилие от ручной тяговой цепи в подъем груза на грузовой цепи. Эта система отличается от более простых червячных талей меньшим трением и, как следствие, более высоким КПД и легкостью работы. Автоматический дисковый тормоз срабатывает мгновенно при прекращении вращения тягового колеса, надежно фиксируя груз в любой точке подъема или опускания. Это ключевой элемент безопасности, исключающий самопроизвольное проскальзывание цепи под нагрузкой.

Конструкция рассчитана с четырехкратным запасом прочности. Это означает, что критически важные компоненты (оси, шестерни, крюки) способны выдержать нагрузку, значительно превышающую номинальную в 3 тонны, что обеспечивает долгий срок службы даже при интенсивной эксплуатации и страхует от последствий динамических нагрузок или случайных перегрузок.

Расшифровка ключевых параметров и их практическое значение

Каждая характеристика этой модели определяет ее возможности и границы применения:

• Грузоподъемность 3 т (3000 кг): Основной параметр, указывающий на максимальную массу штатного груза. Таль оптимальна для работы со станками, двигателями, строительными конструкциями, тяжелыми заготовками. Важно учитывать вес стропов, траверс или других грузозахватных приспособлений — их масса включается в общую нагрузку.


• Высота подъема 6 м: Определяет максимальное расстояние по вертикали от верхнего до нижнего положения крюка. Параметр в 6 метров позволяет работать в стандартных производственных помещениях, цехах с высотой потолков 6-8 метров, а также при монтаже на строительных объектах.


• Длина цепи 12 м и 2 цепи: Общая длина грузовой цепи составляет 12 метров. Наличие двух цепей означает двухрядную полиспастную систему, которая обеспечивает выигрыш в силе — оператор прикладывает усилие примерно в 2 раза меньше, чем вес поднимаемого груза. Это делает работу с трехтонным грузом физически выполнимой.


• Диаметр цепи 8 мм: Указывает на калибр звена грузовой цепи. Цепь из высокопрочной стали (как правило, класса 8) обеспечивает необходимую прочность и износостойкость. Это стандартный размер для талей данного тоннажа.


• Минимальное расстояние между крючками 486 мм: Критически важный размер при подвесе тали. Это кратчайшее расстояние от точки крепления верхнего крюка до центра нижнего грузового крюка в полностью поднятом состоянии. Необходимо убедиться, что высота балки, консоли или монорельса позволяет разместить таль с таким габаритом, иначе полезная высота подъема груза сократится.


• Вес тали 35.1 кг: Относительно небольшая масса для оборудования такой мощности позволяет одному-двум работникам без использования техники установить таль на балку или временно перенести ее на новое место работы.

Сфера применения и типичные задачи

Данная модель — универсальный инструмент для грузоподъемных операций средней интенсивности. Она эффективна на складах для разгрузки и штабелирования тяжелых единиц товара, в небольших автосервисах для снятия и установки двигателей, на производственных линиях для обслуживания оборудования, на строительных площадках для подачи материалов и монтажа конструкций. Независимость от электросети делает ее незаменимой при работах в полевых условиях, в новых цехах без подключенного питания, а также при аварийных или ремонтных работах.

Особенности эксплуатации и ограничения

Таль TOR ТРШ C 3ТХ6М рассчитана на работу в температурном диапазоне от -20°C до +40°C. Использование за этими пределами может привести к загустению или, наоборот, снижению эффективности смазки, повышенной хрупкости металла на морозе и выходу механизма из строя.

Техническое обслуживание максимально упрощено и заключается в регулярной очистке механизма от абразивной пыли, грязи и металлической стружки, а также в периодической смазке трущихся узлов и цепи специальными составами. Это необходимо для поддержания легкости хода и предотвращения коррозии.

Важное ограничение касается способа подвеса. Таль предназначена для стационарного или передвижного крепления на балку двутаврового профиля определенного размера (как правило, указанного в полном руководстве по эксплуатации). Неправильный подбор балки или ненадежное крепление недопустимы. Грузовой и тяговый крюки должны навешиваться без перекоса, а груз — центрироваться под талью для исключения боковой нагрузки на механизм.

Комплектация включает саму таль, грузовую и тяговую цепи. Дополнительные элементы, такие как тележка для перемещения по балке, стропы или траверсы, приобретаются отдельно, исходя из конкретных задач пользователя.

Прочность и долговечность ключевых компонентов

Производитель использует для корпуса и механизмов качественный литой и кованый металл, прошедший обработку для повышения износостойкости. Крюки оснащены предохранительными замками, предотвращающими самопроизвольное соскальзывание чалки или строп. Грузовая цепь из высокопрочной стали имеет повышенный запас прочности на разрыв. Все эти элементы в совокупности с четырехкратным расчетным запасом прочности всей конструкции обеспечивают многолетний ресурс даже при ежедневном использовании.
