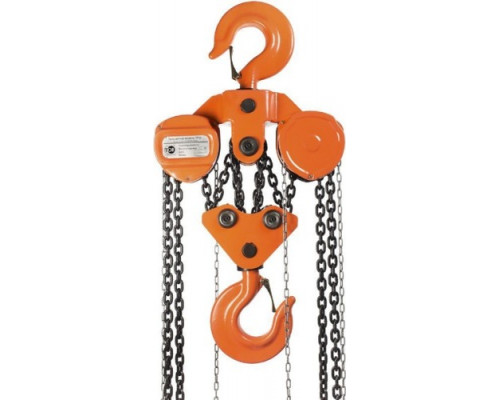

Таль цепная ручная шестеренная TOR ТРШ C 50ТХ6М

Таль цепная TOR ТРШ C 50ТХ6М: промышленная надежность для тяжелых грузов

Таль ручная шестеренная TOR ТРШ C 50ТХ6М — это профессиональное грузоподъемное оборудование, рассчитанное на интенсивную эксплуатацию в условиях, где нет доступа к электричеству или требуется особая надежность механизма. Модель с индексом 50ТХ6М представляет собой верхнюю границу грузоподъемности в линейке, предназначенную для перемещения особо тяжелых грузов. Ее конструкция основана на проверенной временем шестеренной схеме, которая обеспечивает высокий КПД и минимальные усилия оператора даже при работе с максимальной нагрузкой.

Конструкция и принцип работы механизма

В основе тали лежит шестеренный редуктор с ручным цепным приводом. При тяге за ручную (тяговую) цепь вращение через систему шестерен передается на грузовой барабан, который наматывает две грузовые цепи, поднимая крюк с нагрузкой. Ключевой элемент безопасности — автоматический дисковый тормоз. Он срабатывает мгновенно, как только оператор прекращает тянуть цепь, надежно фиксируя груз на любой высоте без просадок. Механизм не зависит от источника питания, что делает его полностью автономным и пригодным для использования на удаленных объектах, в полевых условиях или в помещениях с повышенной влажностью, где применение электроталей может быть небезопасно.

Расшифровка ключевых характеристик и их практическое значение

Цифры в артикуле 50ТХ6М прямо указывают на основные возможности модели. Грузоподъемность 50 тонн — это предельная рабочая нагрузка, на которую рассчитаны все компоненты: крюки, цепи, шестерни и корпус. Важно понимать, что конструкция имеет 4-кратный запас прочности, что означает испытательную нагрузку до 200 тонн. Такой запас гарантирует долговечность и безопасность при ежедневной работе в режиме 50 тонн.

Высота подъема 6 метров определяет максимальное расстояние, на которое можно поднять груз от точки захвата до верхнего крайнего положения крюка. Этот параметр критически важен для планирования высоты производственного помещения или эстакады. Длина каждой из двух грузовых цепей составляет 120 метров. Это не означает высоту подъема, а указывает на общий ресурс и гибкость в организации работ. Такая длина позволяет переставлять таль по балке на значительное расстояние без частых переносов точки крепления или использовать ее на протяженных участках.

Минимальное расстояние между крюками (верхним подвесным и нижним грузовым) в 1900 мм — это важный монтажный размер. Он указывает на габарит, который необходим для подвеса тали на балку или консоль с учетом высоты самой конструкции. Несоблюдение этого расстояния сделает монтаж невозможным.

Сфера применения и типичные задачи

Данная модель не является инструментом для частого или быстрого подъема. Ее основное назначение — точное позиционирование, монтаж и перемещение массивных неделимых грузов там, где важна контрольная скорость и независимость от электросети.

• Монтажные и строительные работы: установка тяжелого промышленного оборудования, станков, металлоконструкций, ферм, колонн.


• Судостроение и судоремонт: работы в доках, цехах, где требуется подъем крупных узлов.


• Энергетика и машиностроение: обслуживание турбин, генераторов, прессов.


• Склады металлопроката и тяжелых материалов: для разгрузки и складирования.


• Ремонтные цеха и мастерские: для демонтажа и сборки крупногабаритных агрегатов.

Таль эффективна при работе с монорельсовыми тележками, что позволяет организовать перемещение груза по заданной траектории в пределах цеха.

Особенности эксплуатации и технического обслуживания

Таль TOR ТРШ C 50ТХ6М рассчитана на температурный режим от -20°C до +40°C, что покрывает большинство условий в отапливаемых и неотапливаемых промышленных зданиях. Работа при температурах ниже -20°C требует применения специальных морозостойких смазок.

Техническое обслуживание максимально упрощено и заключается в периодической очистке механизма от абразивной пыли и грязи, а также в регулярной смазке трущихся узлов в соответствии с регламентом производителя. Простая и ремонтопригодная конструкция позволяет проводить большинство сервисных операций силами собственных механиков.

Вес тали 790 кг диктует особые требования к ее установке. Подвесная конструкция (балка, консоль, тележка) должна быть рассчитана не только на вес груза до 50 тонн, но и на собственный вес оборудования с запасом. Монтаж должен выполняться квалифицированным персоналом с использованием соответствующей подъемной техники.

Комплектность и требования к установке

Таль поставляется в собранном виде, готовой к подвешиванию. В комплект входят верхний и нижний крюки, две грузовые цепи и одна тяговая (ручная) цепь. Для работы необходимо отдельно приобрести или подготовить:

• Надежную подвесную систему: крюковую подвеску, каретку (тележку) ручную или электрическую, совместимую с весом тали и груза, а также с рельсом (двутавром) конкретного размера.


• Правильно рассчитанную несущую конструкцию (балку, эстакаду).

Крайне важно обеспечить свободный ход тяговой цепи: для работы оператора должно быть достаточно пространства, а траектория движения цепи не должна пересекаться с препятствиями или зонами движения техники.

Ограничения и меры безопасности

Ручная таль не предназначена для подъема людей, жидкого металла, ядовитых или взрывоопасных веществ. Не допускается ударная нагрузка (рывки) или подъем груза, масса которого превышает 50 тонн. Запрещено становиться под поднятый груз. Цепи должны периодически проверяться на износ и соответствие нормам безопасности. Работа требует физических усилий оператора, хотя шестеренный механизм их минимизирует. Для частых подъемов на полную высоту с максимальным грузом следует рассмотреть вариант с электрической талью.
