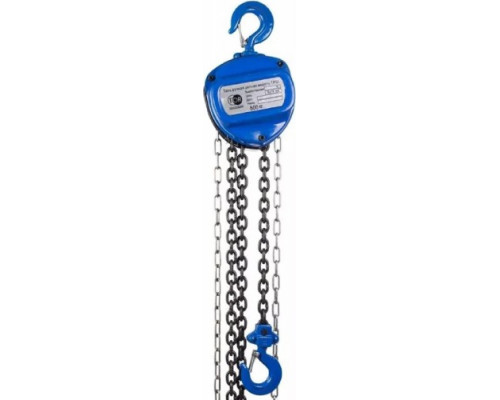

Таль цепная ручная шестеренная TOR ТРШ C 5ТХ6M

Ручная шестерённая таль для точного и надёжного подъёма

Таль цепная TOR ТРШ C 5ТХ6M — это профессиональный ручной подъёмный механизм, основанный на проверенной шестерённой схеме. Она предназначена для интенсивной работы в условиях цехов, мастерских, складов и монтажных площадок, где требуется частое и точное позиционирование грузов до 5 тонн без зависимости от источников электроэнергии. Конструкция с двумя грузовыми цепями обеспечивает высокую надёжность и стабильность подъёма, делая эту модель ключевым звеном в организации безопасных и эффективных погрузочно-разгрузочных работ.

Конструкция и принцип работы шестерённого механизма

В основе тали лежит шестерённая передача, которая принципиально отличается от более простых червячных или рычажных систем. Привод от ручной тяговой цепи через систему шестерён передаётся на грузозахватный механизм. Такая конструкция обеспечивает высокий КПД (до 70-80%), что означает меньшее усилие оператора для подъёма того же веса по сравнению с червячными моделями. Механизм работает плавно, без рывков, позволяя точно остановить груз в нужной точке. Система снабжена надёжным дисковым тормозом, автоматически срабатывающим при прекращении вращения цепи, что исключает самопроизвольное опускание.

Расшифровка параметров и их практическое значение

Маркировка «5ТХ6M» прямо указывает на ключевые возможности модели. Грузоподъёмность в 5 тонн определяет сферу её применения: это работа со станками, промышленным оборудованием, тяжёлыми металлоконструкциями, двигателями или упакованными материалами. Важно учитывать, что это номинальная нагрузка для вертикального подъёма; перемещение груза внатяг или под углом создаёт дополнительные динамические нагрузки, поэтому для таких операций необходим существенный запас по грузоподъёмности.

Высота подъёма 6 метров — это расстояние между верхним и нижним крюками в их крайних положениях. Параметр определяет, на какую высоту можно поднять груз от точки зацепа. Длина грузовой цепи в 12 метров (на две ветви) обеспечивает необходимый запас для удобного захвата и маневрирования. Диаметр цепи 10 мм говорит о её высокой прочности, соответствующей заявленной нагрузке. Наличие двух грузовых цепей (2/1) повышает безопасность и стабильность подвеса груза, распределяя усилие.

Критические условия монтажа и эксплуатации

Для корректной и безопасной работы тали необходимо строго соблюдать условия её установки. Минимальное расстояние между крюками в 616 мм — это критически важный параметр. Он определяет минимальную высоту помещения или конструкции (балки, монорельса, консоли), на которую можно подвесить таль, чтобы иметь возможность полностью поднять крюк с грузом. Если расстояние от точки крепления до пола меньше суммы этого параметра и высоты поднимаемого объекта, таль нельзя будет использовать на полную высоту подъёма.

Таль предназначена для подвеса на стационарную опору (балку, кронштейн, монорельсовую тележку) с помощью верхнего крюка. Опора должна иметь запас прочности, многократно превышающий вес груза с учётом динамических нагрузок. Модель ТРШ C не является самопередвигающейся; для горизонтального перемещения груза вдоль балки требуется отдельная каретка (тележка), которая подбирается по типу рельса и грузоподъёмности. В стандартную комплектацию тележка, как правило, не входит.

Области применения и ограничения

Эта таль оптимальна для задач, где важны автономность, надёжность и точность. Её используют в металлообработке для установки заготовок в станки, в ремонтных зонах для демонтажа агрегатов, на небольших складах для работы с тяжеловесными штучными грузами, в монтаже инженерных систем. Благодаря ручному приводу она незаменима на объектах без электричества или во взрывоопасных средах, где применение электроталей ограничено.

Основное ограничение — производительность труда, зависящая от физических усилий оператора. Подъём груза в 5 тонн на полную высоту требует приложения значительного, хотя и расчётного, усилия и времени. Модель не предназначена для конвейерных операций с высокой цикличностью. Эксплуатация допустима в закрытых помещениях или под навесом при температуре от -20°C до +40°C. Запрещён подъём людей, раскалённых или химически агрессивных грузов без специальной защиты.

Комплектация и требования безопасности

Таль поставляется в собранном виде, готовой к подвесу. В комплект входят: механизм тали с верхним крюком, нижний грузовой крюк с замком безопасности, две грузовые цепи, одна тяговая (ручная) цепь. Вес изделия 52 кг требует применения грузоподъёмных средств для её монтажа на опору. Перед началом работы обязателен визуальный осмотр всех компонентов, особенно крюков и звеньев цепи на отсутствие деформаций и трещин. Необходимо регулярное техническое обслуживание: очистка от загрязнений, смазка шестерён и цепи, проверка работы тормоза.

Таль TOR ТРШ C 5ТХ6M — это инструмент для профессионалов, где каждая характеристика напрямую влияет на возможность выполнения задачи. Правильный подбор по параметрам грузоподъёмности, высоте подъёма и, что особенно важно, по монтажным размерам гарантирует её долгую и безотказную службу в качестве основного или резервного подъёмного средства.
