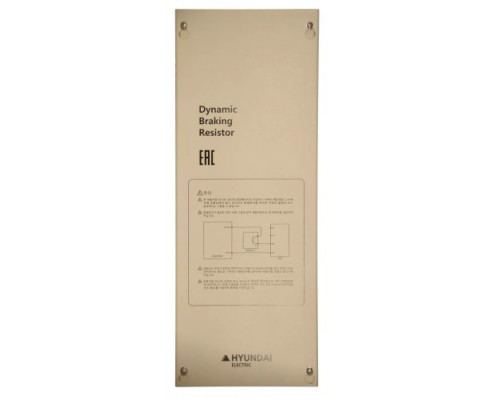

Тормозной резистор ESQ RB-11P2-HD-12 11200 Вт, 12 Ом

Назначение и принцип работы

Тормозной резистор ESQ RB-11P2-HD-12 — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепло. В системах с электроприводами, где требуется быстрое замедление или остановка механизма, двигатель переходит в генераторный режим. Возникающая при этом энергия не может быть отдана обратно в сеть и должна быть рассеяна. Резистор принимает на себя эту нагрузку, предотвращая перенапряжение и выход из строя преобразователя частоты или сервопривода.

Ключевые параметры и их практический смысл

Модель RB-11P2-HD-12 рассчитана на мощность 11,2 кВт (11200 Вт) и сопротивление 12 Ом. Эти характеристики определяют область её применения:

• Мощность 11,2 кВт — указывает на способность длительно рассеивать тепловую энергию. Это подходит для механизмов с большими инерционными массами или частыми циклами торможения. Если кратковременная пиковая нагрузка превышает номинальную, резистор справляется за счёт тепловой инерции, но для постоянной работы с перегрузками требуется запас по мощности.


• Сопротивление 12 Ом — определяет ток, который будет протекать через резистор при заданном напряжении тормозного ключа. Чем ниже сопротивление, тем быстрее происходит сброс энергии, но выше нагрузка на ключ преобразователя. 12 Ом — это среднее значение, обеспечивающее баланс между скоростью торможения и безопасностью для электроники.

Область применения и совместимость

Резистор ESQ RB-11P2-HD-12 оптимален для использования в грузоподъёмных механизмах (краны, тельферы), инерционных системах (центрифуги, большие вентиляторы, шлифовальные круги) и любом оборудовании, где требуется мгновенная остановка или контролируемое замедление. Он совместим с преобразователями частоты и сервоприводами, имеющими встроенный тормозной ключ, рассчитанный на подключение внешнего резистора с сопротивлением не ниже 12 Ом. Перед установкой необходимо убедиться, что напряжение тормозного ключа вашего привода соответствует классу изоляции резистора.

Конструктивные особенности и ограничения

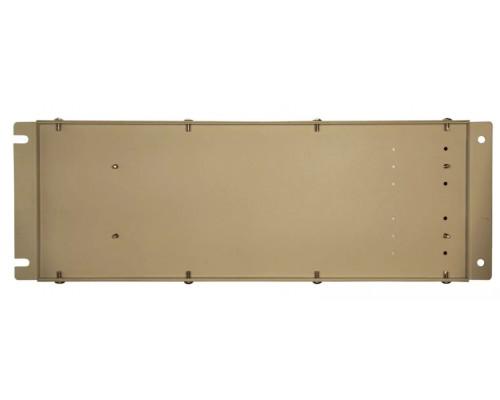

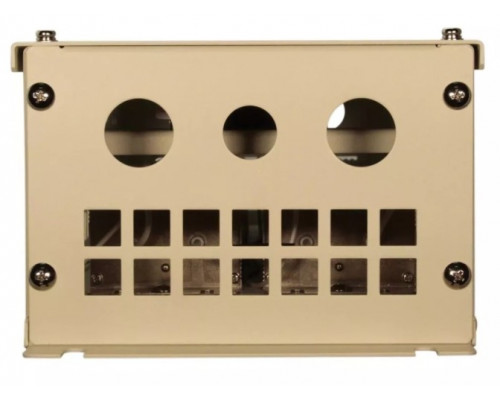

Модель выполнена в корпусе с габаритами 260x322x550 мм и весит 30,6 кг. Это указывает на массивную конструкцию с развитой поверхностью теплоотвода. Основные практические моменты:

• Резистор выделяет значительное количество тепла. Для корректной работы требуется обеспечить свободную циркуляцию воздуха вокруг корпуса. Установка в закрытые шкафы без вентиляции может привести к перегреву.


• Высокий вес (более 30 кг) требует надёжного крепления на несущей поверхности. Используйте монтажные отверстия, предусмотренные конструкцией.


• Подключение выполняется силовыми проводами соответствующего сечения (ориентировочно от 4 мм² и выше, в зависимости от длины линии). Используйте термостойкие наконечники и изоляцию.


• При работе возможен нагрев корпуса до высоких температур (свыше 100°C). Исключите контакт с легковоспламеняющимися материалами и обеспечьте защиту от случайного прикосновения персонала.

На что обратить внимание при выборе

При подборе тормозного резистора для конкретного механизма учитывайте не только мощность и сопротивление, но и цикличность работы. Если в вашем оборудовании торможение происходит редко и кратковременно, можно использовать резистор с меньшей номинальной мощностью (за счёт пиковой перегрузочной способности). Для частых и длительных циклов торможения модель RB-11P2-HD-12 с запасом по мощности будет правильным выбором. Убедитесь, что сопротивление резистора не ниже минимального значения, указанного в документации вашего преобразователя частоты — иначе возможен выход из строя тормозного ключа.
