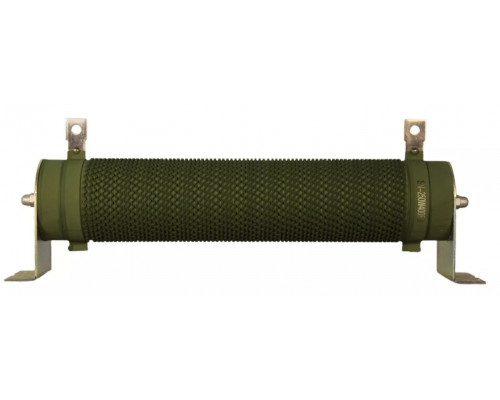

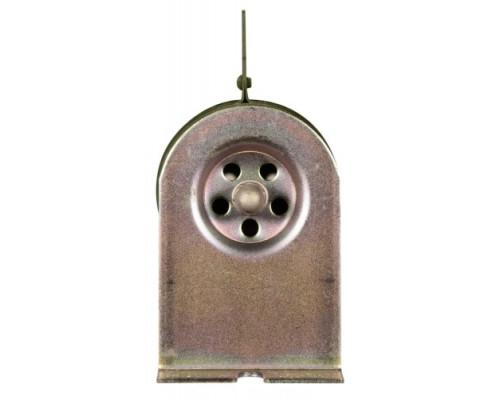

Тормозной резистор ESQ SN-600W150RJ 600 Вт, 150 Ом

Назначение и принцип работы

Тормозной резистор ESQ SN-600W150RJ — это компонент силовой электроники, предназначенный для преобразования избыточной кинетической энергии в тепловую. В системах электропривода переменного или постоянного тока при резком торможении двигателя возникает рекуперация энергии, которая может привести к перенапряжению в звене постоянного тока преобразователя частоты. Данный резистор подключается к тормозному ключу (транзистору) частотного преобразователя и обеспечивает безопасный сброс избыточной энергии в виде тепла, предотвращая выход оборудования из строя.

Ключевые параметры и их практический смысл

Модель SN-600W150RJ имеет два основных параметра, определяющих её применимость:

• Мощность 600 Вт (0,6 кВт) — это номинальная длительная мощность рассеивания. На практике это означает, что резистор способен непрерывно рассеивать 600 Вт тепла при условии достаточного охлаждения. При кратковременных пиковых нагрузках (например, при экстренном торможении) мощность может быть значительно выше, но важно учитывать тепловую инерцию корпуса и условия монтажа. Для механизмов с частыми циклами пуска/остановки или с большими инерционными массами этот параметр является критическим.


• Сопротивление 150 Ом — определяет ток, который будет протекать через резистор при заданном напряжении тормозного ключа (обычно 380-800 В для промышленных преобразователей). Сопротивление подбирается строго под конкретную модель частотного преобразователя: слишком низкое значение вызовет перегрузку ключа, слишком высокое — недостаточный тормозной момент. Значение 150 Ом характерно для приводов мощностью до 2-4 кВт, работающих от трёхфазной сети 380 В.

Конструктивные особенности и эксплуатация

Резистор выполнен в алюминиевом корпусе с рёбрами охлаждения, что обеспечивает эффективный отвод тепла. Габариты 360x107x50 мм и вес 1,5 кг позволяют размещать его как внутри шкафа управления (при наличии принудительной вентиляции), так и снаружи. Важно учитывать, что при длительной работе на номинальной мощности корпус может нагреваться до 200-300 °C — это нормально для проволочных резисторов, но требует соблюдения безопасных расстояний до других компонентов и кабелей.

Особенность модели — отсутствие встроенной тепловой защиты. Для предотвращения перегрева рекомендуется использовать внешнее термореле или контроллер температуры, который отключает тормозной ключ при превышении допустимой температуры. Также стоит обратить внимание на способ крепления: резистор должен быть жёстко зафиксирован на негорючей поверхности, а подключаемые провода должны выдерживать высокие температуры (рекомендуется силиконовая изоляция).

Типовые области применения

Данная модель оптимальна для использования в следующих механизмах:

• Грузоподъёмное оборудование (тельферы, краны, лебёдки) — для быстрой и безопасной остановки или удержания груза.


• Инерционные механизмы (центрифуги, вентиляторы, шлифовальные станки) — где время выбега ротора недопустимо велико.


• Системы с частыми реверсами (конвейеры, рольганги, упаковочные линии) — для обеспечения мгновенной смены направления движения.


• Станки с ЧПУ и роботизированные комплексы — где требуется точное позиционирование без перебега.

Ограничения и рекомендации по выбору

При подборе тормозного резистора необходимо учитывать не только мощность и сопротивление, но и циклограмму работы привода. Если в вашем механизме торможение происходит редко (например, раз в 5-10 минут), то резистор мощностью 600 Вт может справляться с пиковыми нагрузками до 6-10 кВт в течение нескольких секунд. Однако для механизмов с частыми циклами (более 10-15 торможений в минуту) требуется запас по мощности — в таких случаях лучше выбирать модель с большей номинальной мощностью или использовать параллельное включение нескольких резисторов.

Также важно проверить совместимость с конкретной моделью частотного преобразователя: значение сопротивления 150 Ом должно соответствовать минимально допустимому сопротивлению тормозного ключа (указано в документации к приводу). Неправильный выбор может привести к выходу из строя как резистора, так и преобразователя.
