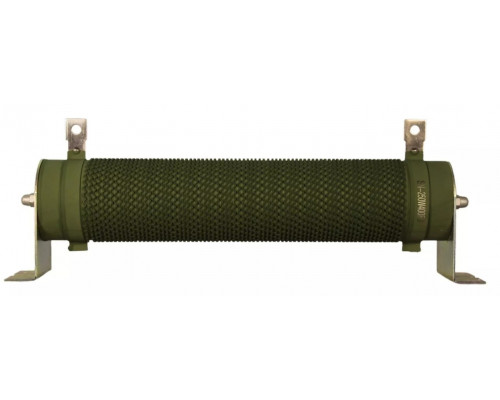

Тормозной резистор ESQ SN-1000W10RJ 1000 Вт, 10 Ом

Назначение и принцип работы

Тормозной резистор ESQ SN-1000W10RJ — это силовой компонент, предназначенный для преобразования избыточной кинетической энергии в тепловую. В системах электропривода переменного тока с частотным регулированием, а также в приводах постоянного тока, при торможении двигатель переходит в генераторный режим. Возникающая энергия, если её не рассеять, вызывает перенапряжение в звене постоянного тока преобразователя. Данный резистор подключается через тормозной ключ (транзистор) и обеспечивает безопасный сброс этой энергии, предотвращая аварийное отключение или выход из строя инвертора.

Ключевые параметры и их практический смысл

Модель SN-1000W10RJ имеет два определяющих параметра:

• Мощность 1 кВт (1000 Вт): Это номинальная длительная мощность рассеивания. На практике это означает, что резистор способен непрерывно рассеивать 1000 Вт тепла при условии естественного охлаждения. В режиме кратковременных пиковых нагрузок (например, при экстренном торможении) допустимая мощность кратковременно может быть выше, но средняя мощность за цикл работы не должна превышать 1 кВт. Этот параметр критичен для выбора: если средняя энергия торможения выше, резистор будет перегреваться.


• Сопротивление 10 Ом: Определяет ток, который потечёт через резистор при заданном напряжении звена постоянного тока. Чем ниже сопротивление, тем выше ток и интенсивнее тормозной момент. Значение 10 Ом является распространённым для приводов мощностью до 5-7 кВт в стандартных промышленных сетях 380 В. Важно, чтобы сопротивление не было ниже минимально допустимого для конкретного преобразователя частоты, иначе тормозной ключ может выйти из строя.

Конструктивные особенности и исполнение

Резистор выполнен в прямоугольном алюминиевом корпусе, который одновременно является радиатором. Такая конструкция обеспечивает эффективный отвод тепла при монтаже на вертикальную поверхность. Модель имеет жёсткие выводы для винтового подключения. Габариты устройства (350x127x60 мм) и масса 2.2 кг позволяют размещать его как внутри шкафа управления, так и снаружи, при условии обеспечения свободной циркуляции воздуха. Корпус резистора может нагреваться до высоких температур (свыше 200°C), поэтому при монтаже необходимо исключить контакт с горючими материалами и кабелями.

Типовые области применения

Данный резистор оптимален для механизмов, где требуется быстрое и контролируемое торможение или удержание груза:

• Грузоподъёмные механизмы (тельферы, краны, лебёдки) — для плавного опускания груза без износа механических тормозов.


• Инерционные механизмы (центрифуги, вентиляторы, шлифовальные круги) — для сокращения времени выбега при остановке.


• Упаковочное и текстильное оборудование — где требуется мгновенная остановка рабочего органа для точного позиционирования.


• Лифты и эскалаторы — для обеспечения безопасного торможения при отключении питания.

Ограничения и рекомендации по выбору

При подборе тормозного резистора важно учитывать не только его номинальную мощность, но и пиковую мощность торможения, а также длительность цикла. Модель SN-1000W10RJ рассчитана на работу в повторно-кратковременном режиме. Если в вашем механизме торможение происходит часто (например, каждые 10-20 секунд), средняя мощность может превысить 1 кВт, и потребуется резистор с большей мощностью рассеивания. Также следует проверить совместимость с вашим преобразователем частоты: значение сопротивления не должно быть меньше минимального сопротивления, указанного в документации на привод. Резистор не имеет встроенной защиты от перегрева — при проектировании системы необходимо предусмотреть термореле или использовать защиту самого преобразователя.
