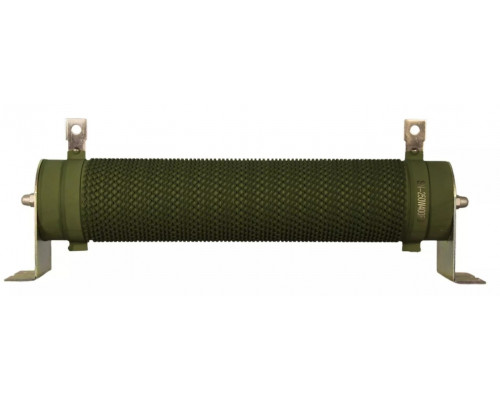

Тормозной резистор ESQ SN-2000W15RJ 2000 Вт, 15 Ом

Назначение и принцип работы

Тормозной резистор ESQ SN-2000W15RJ — это силовой компонент, предназначенный для поглощения избыточной энергии, возникающей при торможении электродвигателей. В системах частотного регулирования или приводах с инерционной нагрузкой двигатель при остановке работает в генераторном режиме, возвращая энергию в цепь. Если эта энергия не рассеивается, она вызывает перенапряжение на шине преобразователя, что приводит к аварийному отключению или выходу оборудования из строя. Резистор подключается к тормозному блоку (или встроенному ключу частотного преобразователя) и преобразует избыточную электрическую энергию в тепло, обеспечивая контролируемую и безопасную остановку механизма.

Практический смысл параметров: мощность и сопротивление

Модель рассчитана на мощность 2 кВт (2000 Вт) и сопротивление 15 Ом. Мощность определяет, какой объем энергии резистор способен непрерывно рассеивать без перегрева. Для кратковременных циклов торможения (например, при частых пусках-остановах) допускается кратное превышение пиковой нагрузки, но длительная работа на пределе сокращает ресурс. Сопротивление 15 Ом влияет на ток торможения и скорость гашения энергии: чем ниже сопротивление, тем быстрее происходит торможение, но выше нагрузка на силовые ключи преобразователя. Данное значение является сбалансированным для большинства промышленных применений средней инерции.

Область применения и типовые задачи

Резистор ESQ SN-2000W15RJ применяется в оборудовании, где требуется принудительное гашение кинетической энергии или мгновенная остановка подвижных частей:

• Грузоподъемные механизмы (тельферы, краны, лебедки) — для фиксации груза при спуске и предотвращения самопроизвольного разгона.


• Инерционные системы (центрифуги, маховики, большие вентиляторы) — для сокращения времени выбега и точного позиционирования.


• Конвейерные линии и рольганги — для экстренной остановки при аварийных ситуациях или в конце цикла.


• Станки с ЧПУ и сервоприводы — для быстрой смены направления движения без механических тормозов.

Конструктивные особенности и эксплуатационные ограничения

Корпус резистора выполнен в виде алюминиевого профиля с ребрами охлаждения, что обеспечивает эффективный отвод тепла при естественной конвекции. Габариты устройства (ширина 60 мм, высота 127 мм, глубина 560 мм) предполагают монтаж на вертикальную поверхность с доступом воздуха. При установке в закрытые шкафы или при высокой температуре окружающей среды (выше +40°C) требуется принудительное охлаждение или снижение рабочей мощности. Вес 2,9 кг указывает на массивный теплоотводящий элемент — резистор не предназначен для крепления на подвижные части механизмов без дополнительной фиксации.

Важно учитывать, что резистор не имеет встроенной защиты от перегрева — контроль температуры должен обеспечиваться внешним термореле или системой управления преобразователя. Подключение выполняется через клеммную колодку, сечение провода подбирается исходя из пикового тока торможения (ориентировочно до 15-20 А для данного сопротивления).

На что обратить внимание при выборе

• Совместимость с преобразователем: сопротивление резистора должно соответствовать рекомендованному производителем частотного привода значению для конкретной модели.


• Режим работы: для циклов с частыми торможениями (более 10-15 раз в минуту) может потребоваться резистор с запасом по мощности или принудительное охлаждение.


• Условия эксплуатации: степень защиты корпуса (IP20) не допускает попадания пыли, влаги и агрессивных сред — установка должна производиться в сухом чистом помещении или в защитном кожухе.


• Длина кабеля подключения: при значительном удалении от преобразователя (более 5 метров) возможно увеличение индуктивности цепи, что снижает эффективность торможения.
