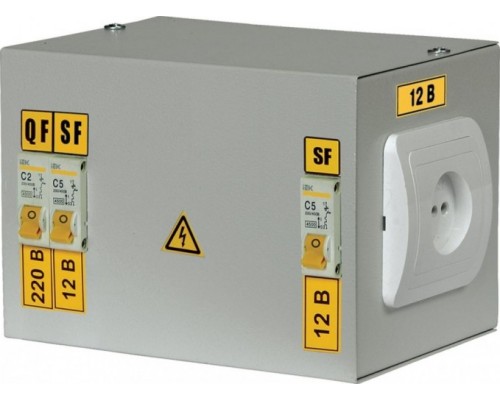

Ящик с понижающим трансформатором IEK ЯТП 0,25 220/12В с двумя автоматами MTT12-012-0250

Назначение и сфера применения

Ящик с понижающим трансформатором IEK ЯТП 0.25 220/12B (2 авт. выкл.) MTT12-012-0250 — это готовое решение для организации безопасного пониженного освещения и питания переносного электроинструмента в условиях, где требуется напряжение 12 В. Модель рассчитана на работу от однофазной сети 230 В и обеспечивает выходное напряжение 12 В при мощности нагрузки до 0,3 кВА (250 Вт). Основное назначение — питание местного, ремонтного и аварийного освещения, а также подключение переносных светильников и маломощного инструмента в производственных цехах, мастерских, подвалах, на стройплощадках и в других помещениях с повышенной влажностью или риском поражения электрическим током.

Конструкция и комплектация

Устройство выполнено в разборном металлическом корпусе с повышенной антикоррозийной стойкостью и высококачественным наружным покрытием. Внутри установлены:

• Однофазный понижающий трансформатор ОСО-0,25 мощностью 250 Вт — обеспечивает гальваническую развязку и снижение напряжения с 230 В до 12 В.


• Два автоматических выключателя ВА47-29 — один на первичной (входной) цепи, второй на вторичной (выходной) цепи. Это позволяет защитить как сам трансформатор от перегрузок и коротких замыканий, так и подключенную нагрузку.


• Штепсельная розетка на 12 В — для прямого подключения переносных светильников или инструмента без дополнительных переходников.

Корпус малогабаритный: длина 220 мм, ширина 130 мм, высота 155 мм. Вес устройства — 6,1 кг, что обусловлено наличием трансформатора с магнитопроводом. Конструкция предусматривает возможность крепления на стену или установку на горизонтальную поверхность.

Практические возможности и ограничения

Модель ЯТП 0.25 220/12B позволяет одновременно подключать нагрузку суммарной мощностью до 250 Вт. Например, это могут быть несколько светильников на 12 В (галогенных или светодиодных) или один электроинструмент (дрель, шуруповерт, паяльник) с соответствующим напряжением. Важно учитывать, что мощность ограничена — для питания мощного оборудования (сварочных аппаратов, перфораторов) потребуется модель с большей мощностью.

Наличие двух автоматических выключателей повышает безопасность: при перегрузке или коротком замыкании на стороне нагрузки сработает автомат на выходе, не отключая весь ящик. При неисправности самого трансформатора или сети сработает входной автомат. Это упрощает диагностику и эксплуатацию.

Устройство рассчитано на работу от сети 230 В с частотой 50 Гц. Подключение выполняется через клеммы внутри корпуса. Для использования в условиях повышенной влажности или на открытом воздухе рекомендуется уточнять степень защиты корпуса (в характеристиках не указана, но металлический корпус с покрытием обеспечивает базовую защиту от пыли и влаги).

Особенности выбора и эксплуатации

При выборе данной модели стоит обратить внимание на следующие моменты:

• Мощность нагрузки — 250 Вт достаточно для большинства задач ремонтного освещения и маломощного инструмента, но не подходит для питания нескольких мощных потребителей одновременно.


• Напряжение на выходе — строго 12 В переменного тока. Убедитесь, что подключаемое оборудование рассчитано именно на это напряжение (не путать с 12 В постоянного тока).


• Количество розеток — встроена одна штепсельная розетка. Для подключения нескольких устройств потребуется разветвитель или удлинитель, но с учетом суммарной мощности.


• Вес и габариты — 6,1 кг делают устройство переносным, но не карманным. Для стационарной установки рекомендуется предусмотреть место для крепления.


• Автоматические выключатели — их номиналы подобраны производителем под характеристики трансформатора. Замена на автоматы другого номинала без расчета может привести к некорректной защите.

Модель MTT12-012-0250 от IEK — это надежное и простое решение для организации пониженного напряжения в условиях, где безопасность и защита от поражения током имеют первостепенное значение. Она не требует дополнительной настройки и готова к работе после подключения к сети и нагрузки.
