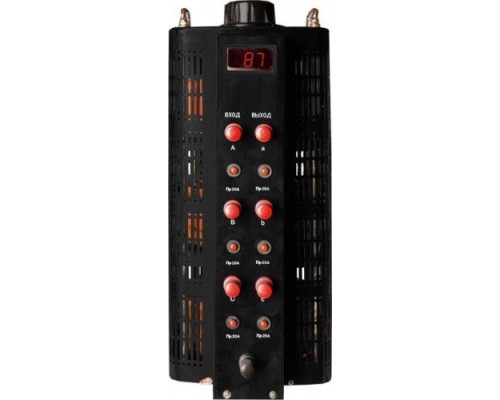

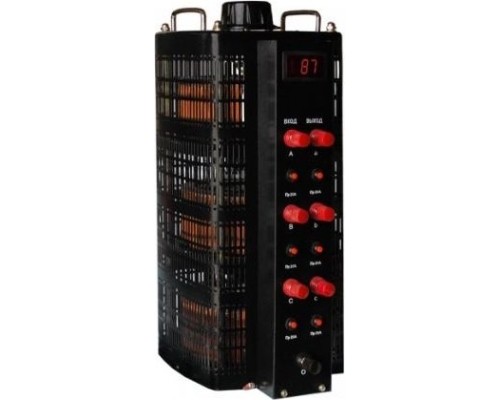

Автотрансформатор ЭНЕРГИЯ TSGC2-9кВА Black Series трехфазный ЛАТР Е0102-0203

Трехфазный автотрансформатор ЭНЕРГИЯ TSGC2-9кВА Black Series: назначение и возможности

Модель ЭНЕРГИЯ TSGC2-9кВА Black Series (арт. Е0102-0203) представляет собой трехфазный лабораторный автотрансформатор (ЛАТР) с выходным напряжением до 520 В и мощностью 9 кВА. Это устройство предназначено для плавного регулирования напряжения в трехфазных сетях 380 В (400 В) 50 Гц без разрыва цепи. В отличие от бытовых однофазных ЛАТРов, данная модель работает с тремя фазами одновременно, что делает её незаменимым инструментом для профессиональных задач, где требуется точная настройка и стабильное питание трехфазного оборудования.

Практическое применение и сферы использования

Автотрансформатор ориентирован на промышленные и лабораторные условия. Основные сценарии применения включают:

• Научные и учебные лаборатории — для проведения экспериментов, требующих регулируемого трехфазного напряжения, калибровки измерительных приборов и испытаний электронных компонентов.


• Производственные участки — для наладки и тестирования трехфазных станков, сварочного оборудования, трансформаторов и электродвигателей.


• Сервисные центры и мастерские — при ремонте и проверке трехфазной бытовой и промышленной техники, включая телевизионное оборудование, системы автоматики и релейной защиты.


• Нефтяная и энергетическая отрасли — для испытаний плавких предохранителей, регулировки реле, автоматов и ограничителей тока в трехфазных цепях.


• Проектные и наладочные организации — для симуляции нестандартных режимов работы сети и проверки оборудования на устойчивость к отклонениям напряжения.

Модель подходит для любых задач, где требуется получить напряжение от 0 до 520 В на каждой фазе при питании от трехфазной сети 400 В. Важно учитывать, что устройство не предназначено для работы в однофазной сети — оно требует подключения к трехфазной линии с нулевым проводом.

Ключевые особенности и конструктивные преимущества

Конструкция автотрансформатора серии Black Series включает несколько значимых решений, повышающих удобство и безопасность работы:

• Расширенный диапазон выходного напряжения — регулировка от 0 до 520 В позволяет использовать устройство для питания оборудования, требующего повышенного напряжения, а также для точной подстройки под нестандартные параметры.

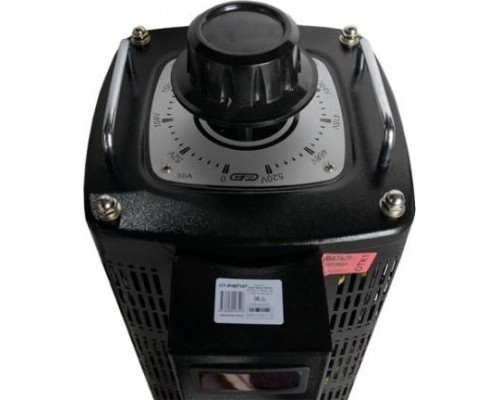

• Удобная регулировочная рукоятка — обеспечивает плавное и точное изменение напряжения без рывков, что важно при тонкой настройке.


• Защита от перегрузки и короткого замыкания — встроенные механизмы предотвращают выход из строя как самого ЛАТРа, так и подключенного оборудования при аварийных ситуациях.


• Полностью металлический корпус — обеспечивает механическую прочность, устойчивость к вибрациям и эффективное экранирование от электромагнитных помех.


• Естественная вентиляция — конструкция корпуса с вентиляционными отверстиями обеспечивает отвод тепла без использования вентиляторов, что снижает уровень шума и повышает надежность.


• Цифровая индикация входного напряжения — позволяет контролировать параметры питающей сети в реальном времени, что упрощает диагностику и настройку.


• Высокий рабочий ресурс — за счет качественных материалов и отсутствия вращающихся частей (кроме рукоятки) устройство рассчитано на длительную эксплуатацию.


• Не искажает форму сигнала — автотрансформатор не вносит гармонических искажений, что критично для чувствительного измерительного и лабораторного оборудования.

Технические характеристики и практические ограничения

Понимание параметров модели помогает правильно оценить её возможности:

• Количество фаз: 3 — устройство предназначено исключительно для трехфазных сетей. Подключение к однофазной сети невозможно без специального преобразователя.


• Входное напряжение: 400 В (фиксированное) — автотрансформатор рассчитан на питание от сети с номиналом 380/400 В. Отклонения от этого значения могут снизить точность регулировки или привести к некорректной работе.


• Выходное напряжение: до 520 В — максимальное значение на выходе. Регулировка производится плавно, но точный диапазон зависит от нагрузки и качества входного напряжения.


• Мощность нагрузки: 9 кВА — это полная мощность, которую устройство может передать нагрузке. Для активной нагрузки (например, нагреватели) это соответствует 9 кВт. Для реактивной нагрузки (двигатели, трансформаторы) необходимо учитывать коэффициент мощности.


• Габариты и вес: 235x567x235 мм, 33 кг — крупногабаритное и тяжелое устройство, требующее устойчивого основания и, желательно, стационарной установки. Переноска возможна, но неудобна без специальной тележки.

При выборе важно учитывать, что мощность 9 кВА является предельной. Длительная работа на максимальной нагрузке может потребовать дополнительного охлаждения или снижения мощности для предотвращения перегрева. Рекомендуется оставлять запас не менее 20% для надежной эксплуатации.

Комплектация и особенности эксплуатации

В комплект поставки входит сам автотрансформатор и руководство по эксплуатации. Устройство поставляется в упаковке, обеспечивающей защиту при транспортировке. Перед началом работы необходимо внимательно изучить инструкцию, особенно разделы по подключению и заземлению. Для корректной работы требуется наличие нулевого провода в питающей сети, так как регулировка осуществляется относительно нейтрали. Не допускается эксплуатация без защитного заземления корпуса.

Автотрансформатор не имеет встроенных предохранителей на выходе — их установка рекомендуется для защиты подключаемого оборудования. Также стоит учитывать, что при регулировке напряжения под нагрузкой возможно искрение на контактной дорожке, что является нормальным для ЛАТРов данной конструкции, но требует периодической чистки контактов.
