Автотрансформатор Ресанта TDGC2-10K однофазный (ЛАТР)

Назначение и возможности автотрансформатора Ресанта TDGC2-10K

Ресанта TDGC2-10K — это однофазный лабораторный автотрансформатор (ЛАТР) с воздушным охлаждением, выполненный в напольном исполнении. Модель обеспечивает плавную регулировку выходного напряжения в диапазоне от 0 до 250 В при питании от бытовой сети 220 В. Основное назначение — точная настройка напряжения для тестирования, отладки и ремонта электрооборудования, а также для ручной компенсации отклонений сетевого напряжения при работе с нагрузкой до 10 кВА.

Ключевые параметры и их практический смысл

Мощность 10 кВА (10 000 ВА) позволяет подключать достаточно мощные устройства: сварочные аппараты, электродвигатели, нагревательные приборы, лабораторные стенды. При этом важно учитывать, что автотрансформатор не обеспечивает гальванической развязки — выходная цепь гальванически связана с входной, что накладывает ограничения на использование с некоторыми типами нагрузок (например, с импульсными блоками питания без трансформатора).

Диапазон выходного напряжения 0-250 В позволяет не только понижать сетевое 220 В до нужного уровня, но и повышать его до 250 В, что актуально при работе с оборудованием, рассчитанным на 230-240 В. Плавная регулировка осуществляется поворотом рукоятки — токосъемный щеточный механизм обеспечивает бесступенчатое изменение напряжения без ступеней и скачков.

Конструктивные особенности и эксплуатация

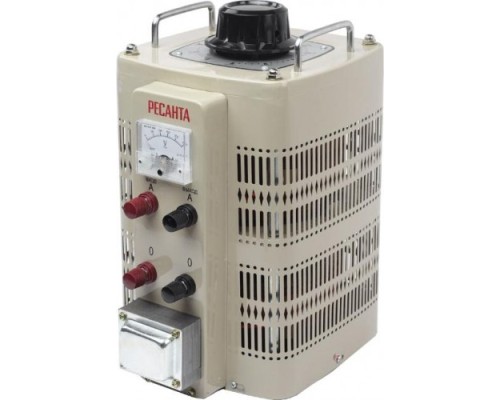

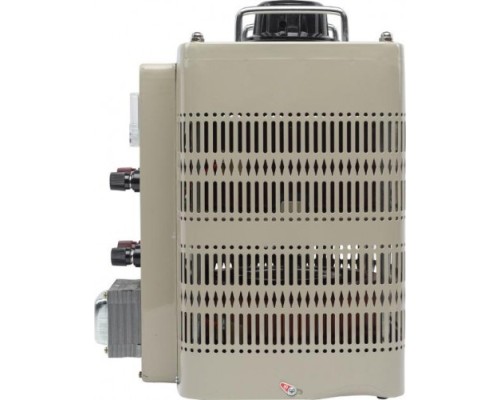

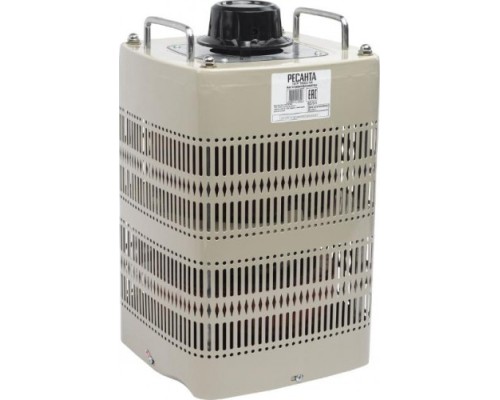

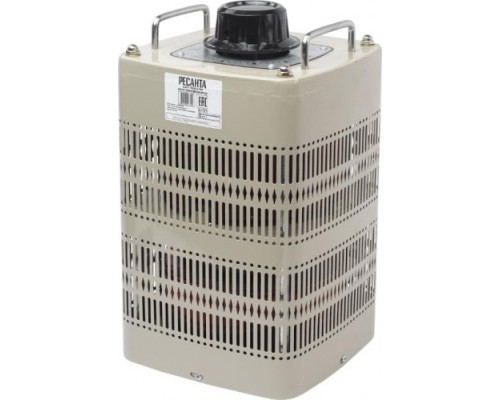

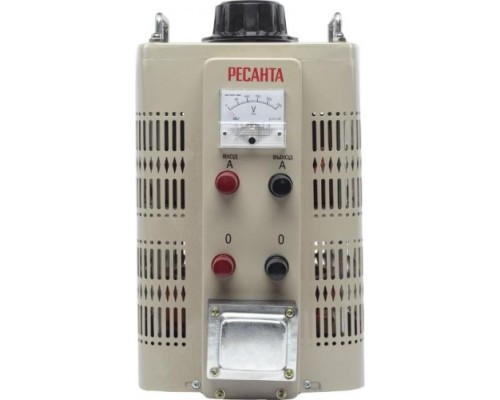

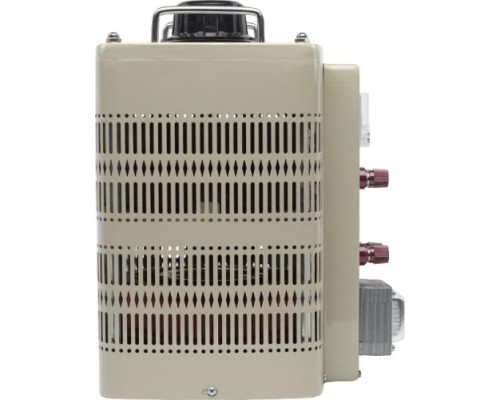

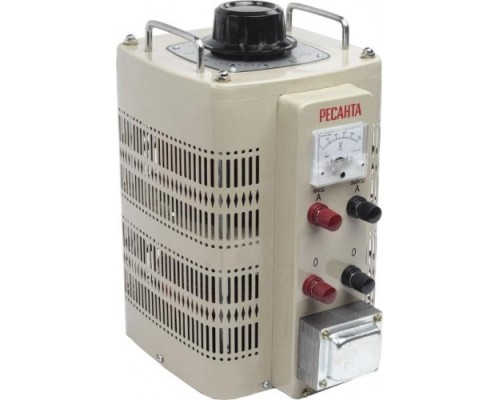

Модель выполнена в металлическом корпусе с вентиляционными отверстиями для отвода тепла. Габариты (262×320×350 мм) и вес 28,8 кг делают устройство стационарным — его не предполагается часто переносить. Для подключения используются винтовые клеммы на корпусе, что требует использования инструмента при монтаже проводов. В комплект поставки входит сам автотрансформатор, руководство по эксплуатации и, в зависимости от партии, может быть включена сетевая вилка с кабелем (точную комплектацию уточняйте у продавца).

Важно учитывать, что устройство не имеет встроенной защиты от короткого замыкания и перегрузки — для безопасной работы необходимо подключать его через автоматический выключатель или предохранитель с номиналом, соответствующим мощности нагрузки. Также автотрансформатор не предназначен для работы в условиях повышенной влажности, запыленности или вибрации.

Типичные сценарии использования

• Лабораторные работы и испытания: подача пониженного или повышенного напряжения на испытуемое устройство для проверки его работы в различных режимах.


• Наладка и ремонт электроники: плавный подъем напряжения при первом включении отремонтированного блока питания или усилителя для безопасной диагностики.


• Ручная стабилизация напряжения: при длительных отклонениях сети (например, стабильно низкое напряжение в дачном поселке) можно вручную поднять напряжение до номинального 220 В.


• Питание оборудования с нестандартными требованиями: некоторые станки, нагреватели или осветительные приборы требуют напряжения 200 В, 230 В или 240 В — ЛАТР позволяет получить любое значение в пределах 0-250 В.

Ограничения и моменты для внимания

Автотрансформатор не является стабилизатором напряжения — он не поддерживает выходное напряжение автоматически при колебаниях входного. Если напряжение сети «плавает», выходное будет меняться пропорционально, и потребуется ручная подстройка. Также модель не предназначена для непрерывной работы на максимальной мощности в течение длительного времени — при длительной нагрузке свыше 7-8 кВА рекомендуется делать перерывы для охлаждения обмотки.

При выборе учитывайте, что для подключения нагрузки мощностью 10 кВА потребуется провод сечением не менее 4 мм² и автоматический выключатель на 50 А. Если вы планируете использовать ЛАТР для питания чувствительной электроники (компьютеры, аудиоаппаратура), убедитесь, что отсутствие гальванической развязки не критично для вашего оборудования.
