Автотрансформатор ЭНЕРГИЯ TDGC2-3кВА Black Series однофазный ЛАТР Е0102-0103

Назначение и принцип работы

Автотрансформатор ЭНЕРГИЯ TDGC2-3кВА Black Series (артикул Е0102-0103) — это однофазный лабораторный регулятор напряжения (ЛАТР), предназначенный для плавного изменения выходного напряжения в диапазоне от 0 до 300 В при питании от бытовой сети 230 В 50 Гц. В отличие от стабилизатора, он не фиксирует напряжение на заданном уровне, а позволяет вручную подбирать нужное значение с высокой точностью. Модель рассчитана на работу с нагрузкой до 3 кВА (около 13 А при 230 В), что делает её универсальным инструментом для задач, где требуется нестандартное или регулируемое питание.

Области применения

Этот ЛАТР востребован в ситуациях, где необходимо точно подстроить напряжение под конкретное оборудование или условия эксперимента:

• Лабораторные исследования — для питания макетов, стендов, измерительных приборов, где требуется плавная подача напряжения без скачков.


• Настройка и ремонт электроники — при проверке блоков питания, усилителей, телевизоров и другой бытовой техники, когда нужно имитировать пониженное или повышенное напряжение.


• Испытания компонентов — для проверки срабатывания реле, автоматов защиты, плавких предохранителей, ограничителей тока при различных уровнях напряжения.


• Производственные задачи — на участках, где требуется временное питание станков, нагревательных элементов или другого оборудования с нестандартными параметрами.


• Нефтяная и энергетическая промышленность — для наладки и тестирования аппаратуры в полевых условиях.

Конструктивные особенности и практические возможности

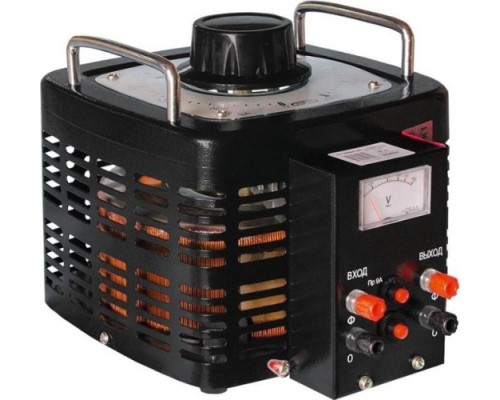

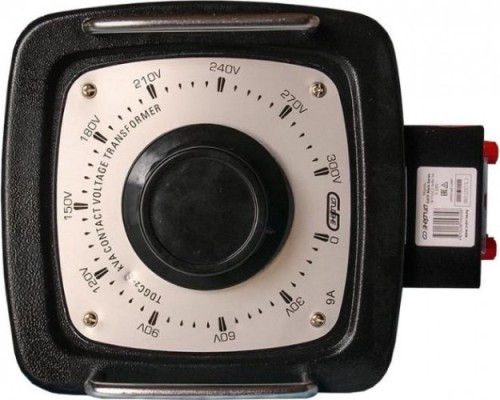

Модель выполнена в полностью металлическом корпусе чёрного цвета (серия Black Series), что обеспечивает механическую прочность и защиту внутренних элементов. Регулировка напряжения осуществляется вращением удобной рукоятки — плавно, без рывков, с возможностью точной установки значения по шкале. Выходное напряжение можно поднимать до 300 В, что на 30% выше входного — это полезно для тестирования устройств на запас по напряжению или для компенсации падений в длинных линиях.

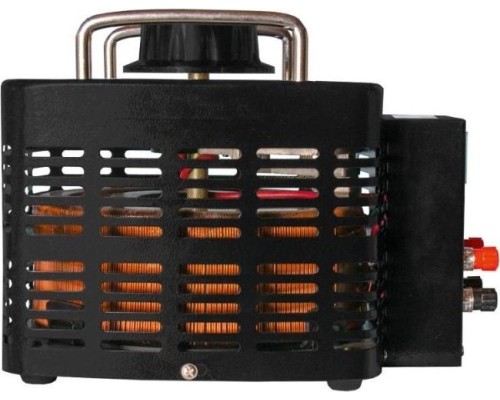

Конструкция предусматривает естественную вентиляцию: корпус имеет вентиляционные отверстия, обеспечивающие отвод тепла без шумных вентиляторов. Это увеличивает надёжность и срок службы, особенно при длительной работе под нагрузкой. Важно: автотрансформатор не искажает форму синусоиды выходного сигнала, что критично для питания чувствительной измерительной и аудиоаппаратуры.

Защита и безопасность эксплуатации

Встроенные защиты от перегрузки и короткого замыкания автоматически отключают устройство при превышении допустимого тока или аварийных режимах. Это предотвращает повреждение как самого ЛАТРа, так и подключённого оборудования. При выборе модели учитывайте, что мощность нагрузки не должна превышать 3 кВА — для приборов с высокими пусковыми токами (например, электродвигатели) рекомендуется брать запас по мощности не менее 20-30%.

Габариты, вес и установка

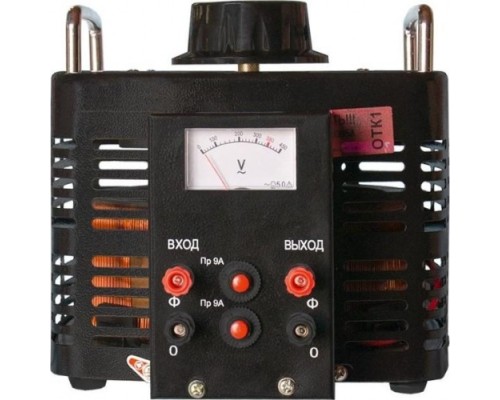

Устройство имеет компактные размеры (198×235×198 мм) и вес 11 кг, что позволяет размещать его на верстаке или лабораторном столе. Благодаря металлическому корпусу и отсутствию активного охлаждения, ЛАТР можно эксплуатировать в помещениях с нормальной вентиляцией, избегая установки в закрытых шкафах без циркуляции воздуха. Для подключения используются стандартные клеммы на корпусе — комплектация включает только сам автотрансформатор и руководство по эксплуатации, без дополнительных кабелей или разъёмов.

Что важно знать перед покупкой

• Модель работает только от однофазной сети 230 В (50 Гц) и выдаёт регулируемое однофазное напряжение.


• Максимальный выходной ток — около 13 А (при 230 В), при снижении напряжения до 0 В ток пропорционально уменьшается.


• Для трёхфазных нагрузок потребуется три таких ЛАТРа или трёхфазная модель серии TSGC2.


• Регулировка осуществляется вручную — автоматической стабилизации напряжения нет, поэтому устройство не подходит для защиты оборудования от скачков сети.
