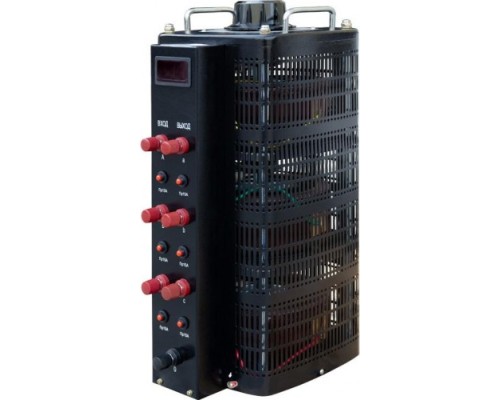

Автотрансформатор ЭНЕРГИЯ TSGC2-15кВА Black Series трехфазный (ЛАТР) Е0102-0206

Назначение и область применения

Автотрансформатор ЭНЕРГИЯ TSGC2-15кВА Black Series (артикул Е0102-0206) — это трехфазный лабораторный регулятор напряжения (ЛАТР) тороидального типа, предназначенный для плавного изменения выходного напряжения в диапазоне от 0 до 520 В при питании от трехфазной сети 380 В, 50 Гц. Модель рассчитана на максимальную нагрузку 15 кВА и используется для настройки, тестирования и отладки промышленного и лабораторного оборудования, требующего нестандартного или регулируемого напряжения. Устройство не является стабилизатором напряжения и не предназначено для питания бытовых приборов — это специализированный инструмент для профессиональных задач.

Ключевые особенности конструкции

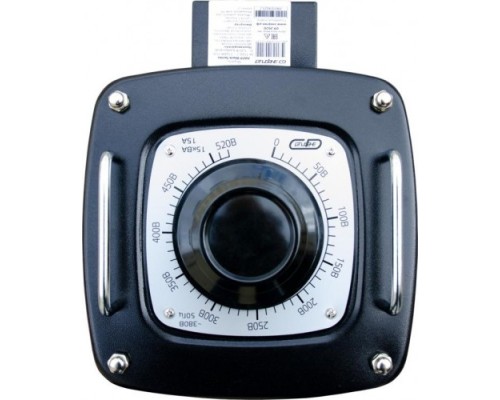

В основе модели — тороидальный магнитопровод с медной обмоткой, имеющей открытую дорожку для скользящего контакта. Регулировка напряжения осуществляется перемещением угольной щетки по виткам обмотки, что позволяет изменять коэффициент трансформации без разрыва цепи нагрузки. При коэффициенте трансформации, равном 1, энергия передается гальванически — это обеспечивает минимальные потери и высокую точность выходного сигнала. Конструкция не искажает форму синусоиды, что критично для работы с чувствительными измерительными приборами и аудиооборудованием.

Практические возможности и ограничения

Диапазон выходного напряжения 0–520 В позволяет подключать как стандартные трехфазные нагрузки 380 В, так и оборудование, требующее повышенного или пониженного напряжения. Мощность 15 кВА достаточна для питания электродвигателей средней мощности, трансформаторов, нагревательных элементов и испытательных стендов. Однако важно учитывать, что автотрансформатор не обеспечивает гальванической развязки между входом и выходом — это означает, что при работе с оборудованием, имеющим незаземленные корпуса, требуется дополнительная изоляция. Также не допускается использование ЛАТРа для стабилизации напряжения или питания бытовой техники — для этих целей применяются стабилизаторы другого типа.

Защита и контроль

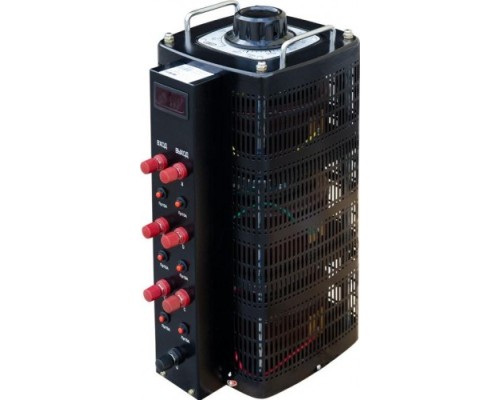

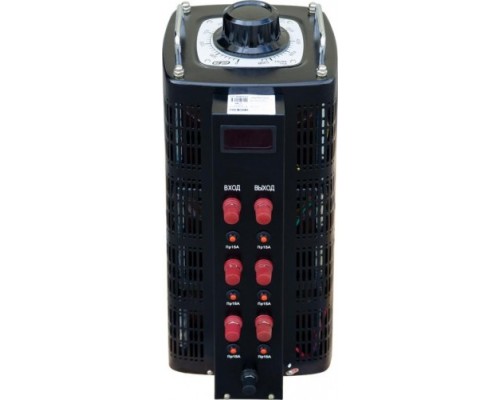

Модель оснащена цифровой индикацией выходного напряжения, что упрощает точную настройку. Встроенные защиты от перегрузки и короткого замыкания предотвращают повреждение как самого автотрансформатора, так и подключенного оборудования. Высокий рабочий ресурс обеспечивается за счет качественных материалов и конструкции, рассчитанной на длительную эксплуатацию в условиях лабораторий и производственных цехов.

Габариты и условия эксплуатации

Устройство имеет значительные размеры (320×236×565 мм) и вес 48 кг, что требует установки на устойчивую поверхность или в стойку. Перед началом работы необходимо внимательно изучить руководство по эксплуатации — прибор допускается использовать только квалифицированными специалистами, знакомыми с правилами электробезопасности. Оценка применимости ЛАТРа для конкретных задач лежит на пользователе, так как устройство имеет широкий спектр применения, но не универсально.

Комплектация и подключение

В стандартную поставку входит автотрансформатор и техническая документация. Для подключения требуются силовые кабели соответствующего сечения (не входят в комплект). Обратите внимание, что для работы с трехфазной сетью 380 В необходимо обеспечить правильное подключение фаз A, B, C и нулевого провода — ошибки при монтаже могут привести к некорректной работе или выходу из строя оборудования.
