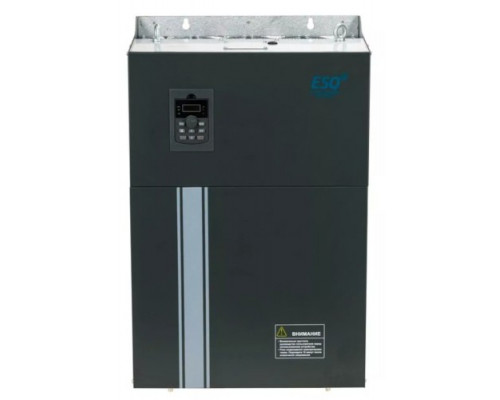

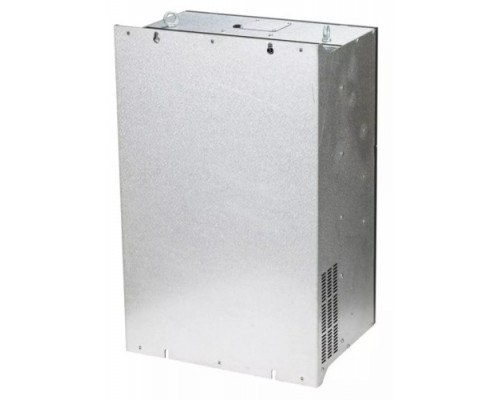

Частотный преобразователь ESQ 230-4T-132K 132 кВт, 380 В

Назначение и область применения

Частотный преобразователь ESQ 230-4T-132K — это промышленное устройство для управления асинхронными электродвигателями мощностью до 132 кВт. Модель рассчитана на работу от трехфазной сети 380–400 В и предназначена для задач, где требуется точное регулирование скорости вращения, плавный пуск и остановка, а также снижение пусковых токов. Преобразователь относится к классу компактных векторных устройств, что позволяет использовать его не только для базового частотного регулирования, но и для поддержания момента на низких оборотах. Типовые сценарии применения — насосные станции, вентиляционные системы, конвейерные линии, компрессорное оборудование, центрифуги и другое промышленное оборудование средней и высокой мощности.

Сильные стороны и конструктивные особенности

Устройство оснащено встроенным ЭМС-фильтром, который снижает уровень электромагнитных помех, создаваемых преобразователем. Это упрощает соблюдение норм электромагнитной совместимости на объекте и уменьшает необходимость в дополнительных внешних фильтрах. Модель выполнена в корпусе, допускающем монтаж на DIN-рейку, что ускоряет установку в стандартных электрощитах. Однако при мощности 132 кВт и весе 78 кг монтаж на рейку требует усиленного крепления и достаточного пространства для отвода тепла — стандартные пластиковые рейки могут не выдержать нагрузку.

Простота настройки и подключения реализована за счет интуитивного интерфейса и предустановленных параметров для большинства типовых приводов. Для сложных задач доступна глубокая настройка векторного режима. Наличие интерфейса RS-485 позволяет интегрировать преобразователь в системы автоматизации (SCADA, ПЛК) и управлять им удаленно по протоколу Modbus. Это расширяет возможности мониторинга, сбора данных и дистанционного изменения параметров.

Практический смысл ключевых характеристик

• Мощность 132 кВт — подходит для привода крупных промышленных механизмов: мощных насосов, вентиляторов, экструдеров, дробилок. Важно: при выборе необходимо убедиться, что номинальный ток преобразователя соответствует току двигателя (обычно требуется запас 10–15%).


• Напряжение 400 В / 3 фазы — стандартное промышленное питание. Устройство не предназначено для однофазной сети 220 В. Подключение к сети с напряжением выше 440 В требует дополнительной проверки.


• Векторное управление — обеспечивает высокий пусковой момент (до 150% от номинала) и стабильную работу на малых оборотах, что критично для подъемных механизмов, конвейеров с тяжелым пуском и центрифуг.


• ЭМС-фильтр — снижает помехи, но не отменяет требований к экранированию кабелей и заземлению. В условиях высоких помех может потребоваться внешний фильтр.

Ограничения и рекомендации по выбору

При выборе ESQ 230-4T-132K стоит учитывать несколько моментов. Во-первых, для полноценного использования векторного режима требуется правильная настройка параметров двигателя (автоматическая или ручная идентификация). Во-вторых, несмотря на компактность, устройство имеет значительные габариты (440×900×350 мм) и вес, поэтому для монтажа потребуется прочный щит с хорошей вентиляцией или принудительным охлаждением. В-третьих, встроенный ЭМС-фильтр эффективен для большинства промышленных условий, но в особо чувствительных системах (например, рядом с точным измерительным оборудованием) может потребоваться дополнительная фильтрация. Преобразователь не включает в себя автоматический выключатель, контактор или дроссели — эти компоненты необходимо подбирать отдельно в соответствии с мощностью и условиями эксплуатации.

Итоговая оценка модели

ESQ 230-4T-132K — это функциональное решение для управления мощными электроприводами в промышленности. Сочетание векторного управления, встроенного фильтра и интерфейса RS-485 делает его пригодным как для простых задач регулирования скорости, так и для интеграции в автоматизированные системы. Основные ограничения связаны с массогабаритными параметрами и необходимостью грамотного монтажа. Модель подойдет специалистам, которым требуется надежный преобразователь для оборудования с высокими пусковыми нагрузками и возможностью удаленного управления.
