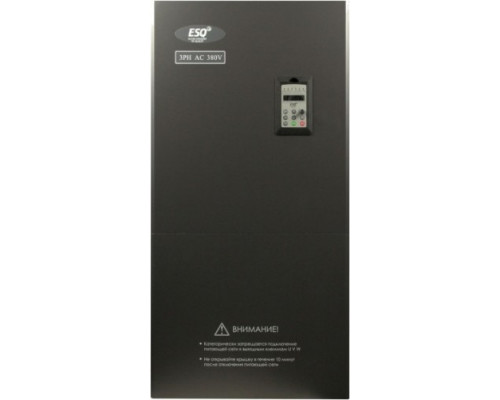

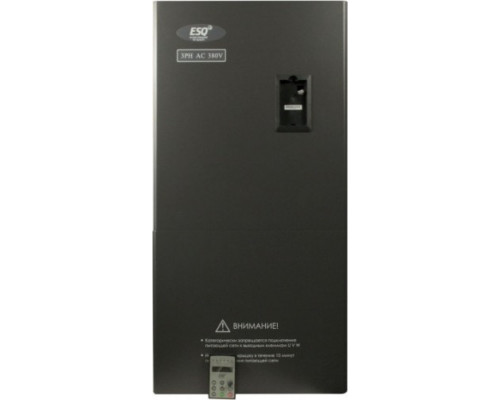

Частотный преобразователь ESQ 500-4T2200G/2500P 220/250 кВт 380-460В

Назначение и область применения

Частотный преобразователь ESQ 500-4T2200G/2500P предназначен для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью до 250 кВт в сетях с напряжением 380-460 В. Модель относится к универсальным устройствам, способным работать как с постоянным моментом нагрузки (режим G — для тяжелых условий), так и с переменным моментом (режим P — для вентиляторов и насосов). Это позволяет применять преобразователь на оборудовании с разными типами механической характеристики: от конвейеров и подъемников до центробежных насосов и вентиляторов.

Конструкция рассчитана на инерционные нагрузки — станки, мельницы, миксеры, упаковочные и пищевые машины. Благодаря запасу по току в режиме G (220 кВт) преобразователь уверенно запускает механизмы с высоким пусковым моментом, а режим P (250 кВт) оптимизирует энергопотребление для нагрузок, не требующих постоянного усилия на валу.

Силовые характеристики и практический смысл

Номинальная выходная мощность 250 кВт в режиме P и 220 кВт в режиме G указывает на способность устройства длительно обеспечивать ток, необходимый для работы двигателя соответствующей мощности. При выборе преобразователя важно учитывать:

• Режим G (220 кВт) — для оборудования с постоянным моментом: подъемные механизмы, экструдеры, компрессоры, конвейеры с тяжелым пуском.


• Режим P (250 кВт) — для насосов, вентиляторов, центрифуг, где момент нагрузки растет пропорционально квадрату скорости.

Напряжение питания 380-460 В (3 фазы) делает модель совместимой с промышленными сетями как в России (380 В), так и в ряде других стран (400 В, 460 В). Диапазон напряжений позволяет подключать преобразователь без дополнительных трансформаторов при условии стабильности сети.

Конструктивные особенности и ограничения

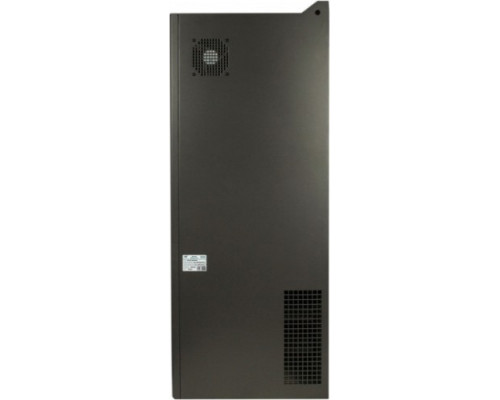

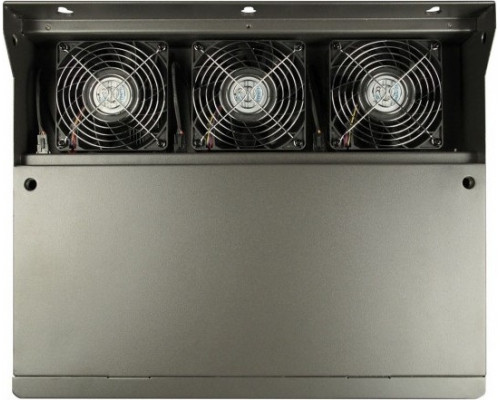

Габариты устройства: ширина 500 мм, высота 1030 мм, глубина 400 мм. Масса 131 кг — это крупногабаритный преобразователь, требующий прочного основания или монтажа на стену с усиленным креплением. При установке необходимо обеспечить доступ для обслуживания и достаточный воздухообмен для охлаждения силовых модулей.

Производитель ESQ предусматривает стандартный набор защит: от перегрузки по току, короткого замыкания, перенапряжения, перегрева. Однако в открытых данных не указано наличие встроенного тормозного резистора или фильтра ЭМС — эти компоненты, скорее всего, требуют внешнего подключения для работы с высокоинерционными нагрузками или для соответствия нормам электромагнитной совместимости.

Что важно учесть при выборе

Перед покупкой следует проверить совместимость преобразователя с конкретным двигателем по номинальному току (для модели 250 кВт ток может достигать 480-500 А в зависимости от режима). Убедитесь, что сечение питающих кабелей и автомат защиты рассчитаны на такой ток. Также обратите внимание на условия эксплуатации: рабочая температура окружающей среды (обычно от -10 до +40°C) и степень защиты корпуса (стандартно IP20 — только для установки в сухих шкафах без пыли и влаги).

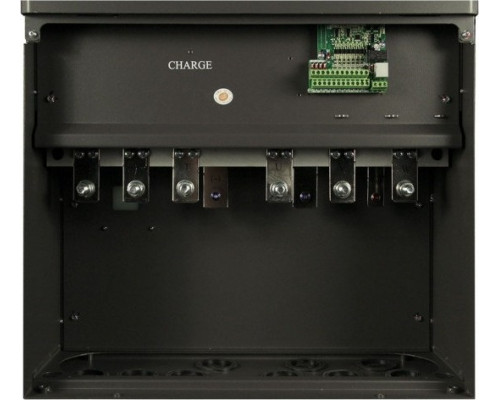

Для управления преобразователем предусмотрены дискретные и аналоговые входы/выходы, интерфейс RS-485 (вероятно, протокол Modbus), что позволяет интегрировать его в системы автоматизации. Однако точный набор портов и их количество уточняйте в паспорте изделия — в базовых характеристиках эта информация не раскрыта.
