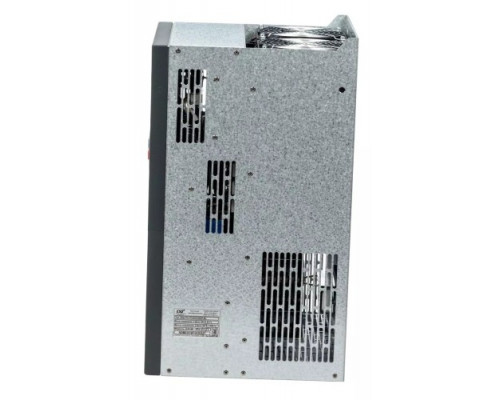

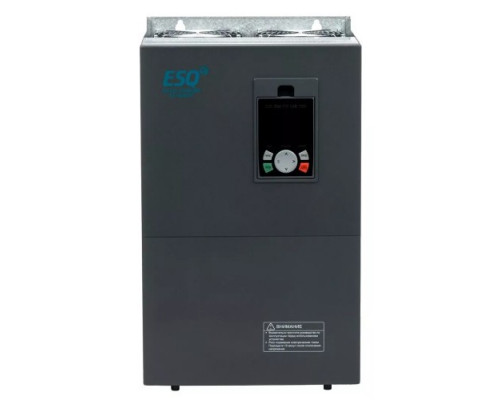

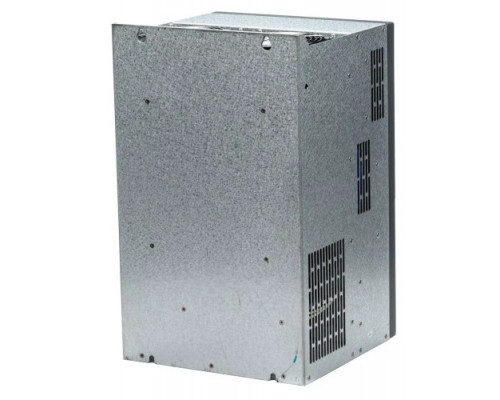

Универсальный векторный преобразователь частоты ESQ 770-4T0550G/0750P 55/75 кВт
Модель ESQ 770-4T0550G/0750P представляет собой мощный частотный преобразователь с функцией векторного управления, предназначенный для точного регулирования скорости вращения трехфазных асинхронных электродвигателей. Устройство рассчитано на работу в промышленных сетях с номинальным напряжением 380–400 В и частотой 50/60 Гц. Благодаря высокой выходной мощности (55 кВт в режиме постоянной нагрузки и 75 кВт в режиме перегрузки) преобразователь подходит для управления крупными электроприводами в системах вентиляции, насосного оборудования, конвейеров, компрессоров и других механизмов с инерционной или переменной нагрузкой.
Технические особенности и режимы работы
Преобразователь построен на базе IGBT-модулей с микропроцессорным управлением, что обеспечивает высокую точность регулирования скорости и момента. Устройство поддерживает два режима нагрузки:
- G-режим (55 кВт) — для тяжелых условий эксплуатации с постоянной нагрузкой, например, для конвейеров, экструдеров или дробилок;
- P-режим (75 кВт) — для легких условий с переменной нагрузкой, таких как вентиляторы, центробежные насосы или компрессоры.
Это позволяет адаптировать привод под конкретные задачи без избыточного запаса мощности. Встроенная векторная система управления без обратной связи (сенсорная векторная) обеспечивает стабильную работу при низких скоростях и высокий пусковой момент — до 150% от номинального.
Практические возможности и ограничения
Преобразователь оснащен необходимым набором функций для автоматизации: встроенный ПИД-регулятор, возможность работы по заданному профилю скорости, защита от перегрузок, короткого замыкания и перегрева. Устройство имеет встроенный тормозной прерыватель для подключения внешнего тормозного резистора, что позволяет эффективно тормозить механизмы с высоким моментом инерции.
Среди ограничений: преобразователь не имеет встроенного фильтра ЭМС, поэтому при подключении к сети с высоким уровнем помех или при необходимости соответствия строгим нормам электромагнитной совместимости потребуется внешний фильтр. Также устройство не поддерживает рекуперацию энергии в сеть — избыточная энергия при торможении рассеивается на тормозном резисторе.
Что важно учесть при выборе
При подборе преобразователя к конкретному двигателю необходимо учитывать не только номинальную мощность, но и тип нагрузки. Для механизмов с постоянным моментом (конвейеры, поршневые компрессоры) следует ориентироваться на режим G (55 кВт). Для вентиляторов и насосов, где момент растет пропорционально квадрату скорости, допустимо использование режима P (75 кВт).
Устройство имеет габариты 270×440×256 мм и массу 22 кг, что требует надежного крепления на вертикальной поверхности с обеспечением доступа для охлаждения. Преобразователь рассчитан на эксплуатацию в закрытых помещениях с температурой окружающей среды от -10 до +40°C без образования конденсата.
Характеристики
Габариты и вес
