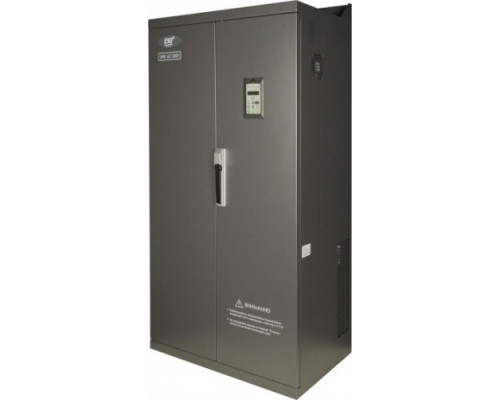

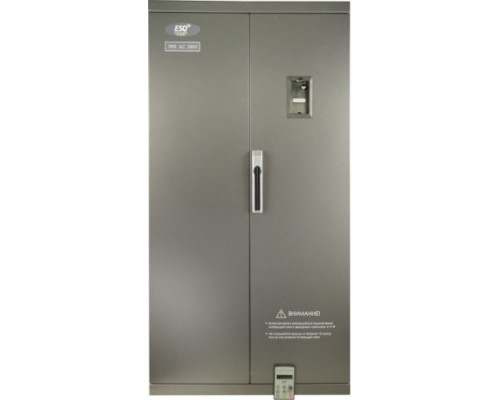

Частотный преобразователь ESQ 500-4T2800G/3150P 280/315 кВт 380-460 В

Мощный частотный преобразователь для высоконагруженных промышленных механизмов

Частотный преобразователь ESQ 500-4T2800G/3150P представляет собой промышленное устройство, предназначенное для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью до 315 кВт. Модель рассчитана на работу в сетях с напряжением 380-460 В и относится к классу оборудования, способного справляться с высокими пусковыми моментами и интенсивными нагрузками. Благодаря исполнению G/P (тяжелый/легкий режим), преобразователь может эксплуатироваться как в режиме постоянной перегрузки (до 280 кВт), так и в режиме с кратковременными пиковыми нагрузками (до 315 кВт), что делает его универсальным решением для тяжелой промышленности.

Назначение и сферы применения

Устройство создано для управления механизмами с большим моментом инерции и высокими требованиями к точности регулировки скорости. Основные области применения включают:

• Станочное оборудование с тяжелыми режимами резания и частыми пусками/остановками;


• Конвейерные линии и транспортеры большой протяженности, где требуется плавный разгон и торможение;


• Подъемно-транспортные механизмы (краны, лебедки, лифты) с необходимостью удержания груза на месте;


• Пищевое оборудование и миксеры для вязких продуктов, где критичны стабильность вращения и защита от перегрузок;


• Мельницы, дробилки и другое оборудование с ударными нагрузками на валу.

Преобразователь подходит как для инерционных, так и для динамических нагрузок, но требует учета особенностей конкретного механизма при настройке параметров.

Ключевые технические особенности и их практический смысл

Модель ESQ 500-4T2800G/3150P имеет двойной номинал мощности: 280 кВт в тяжелом режиме (G) и 315 кВт в легком режиме (P). Это означает, что устройство способно обеспечивать номинальный ток до 600 А (при 380 В) с возможностью кратковременной перегрузки до 150% в течение 60 секунд. На практике такая характеристика позволяет использовать преобразователь для запуска механизмов с высоким пусковым моментом без риска срабатывания защиты. При этом важно учитывать, что длительная работа на предельных нагрузках требует качественного охлаждения и учета условий эксплуатации.

Устройство поддерживает широкий диапазон входного напряжения 380-460 В, что делает его совместимым с большинством промышленных сетей. Однако при подключении к сети с напряжением выше 400 В необходимо проверить соответствие изоляции двигателя и кабельных линий. Преобразователь имеет встроенные фильтры электромагнитной совместимости, что снижает влияние на соседнее оборудование, но для особо чувствительных производств может потребоваться дополнительный внешний фильтр.

Особенности конструкции и монтажа

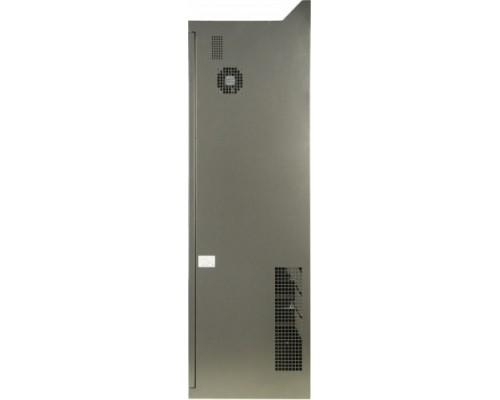

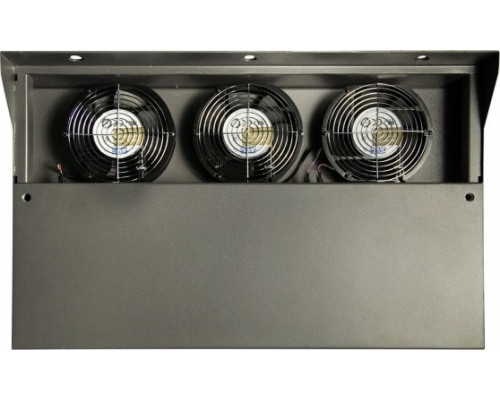

Габариты устройства составляют 700 мм в ширину, 1368 мм в высоту и 430 мм в глубину при массе 226 кг. Такие размеры требуют установки на прочное основание или в специальный шкаф с учетом достаточного пространства для циркуляции воздуха. Преобразователь оснащен системой принудительного воздушного охлаждения, поэтому при монтаже необходимо обеспечить зазоры не менее 200 мм сверху и снизу для эффективного отвода тепла. В условиях высокой запыленности или агрессивной среды рекомендуется размещение в герметичном шкафу с дополнительным теплообменником.

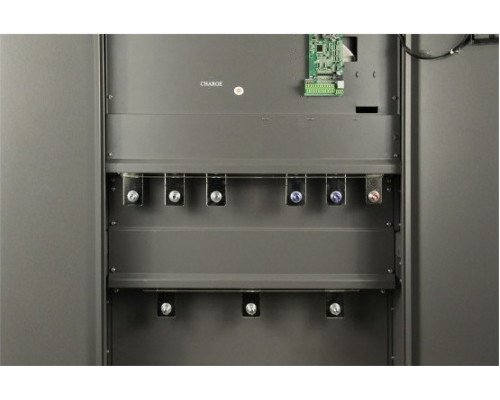

Устройство имеет клеммные соединения для силовых цепей и управляющих сигналов. Для подключения двигателя необходимо использовать кабель с сечением, соответствующим номинальному току (не менее 2x95 мм² для медного кабеля). Преобразователь поддерживает работу с двигателями, подключенными по схеме "звезда" или "треугольник", но требует правильной настройки параметров в зависимости от типа обмотки.

Практические ограничения и рекомендации

При выборе данной модели важно учитывать, что она предназначена для промышленного использования и не подходит для бытовых или полупрофессиональных задач. Устройство не имеет встроенного тормозного резистора — для механизмов с активной нагрузкой (например, подъемные устройства) потребуется внешний тормозной модуль. Также преобразователь не поддерживает работу с однофазными сетями и требует трехфазного подключения 380-460 В.

Для корректной работы с высокоинерционными нагрузками (вентиляторы, центрифуги) необходимо настроить параметры разгона и торможения, а также использовать функцию автоматической оптимизации напряжения. При эксплуатации в условиях низких температур (ниже -10°C) требуется предварительный прогрев устройства перед запуском.
