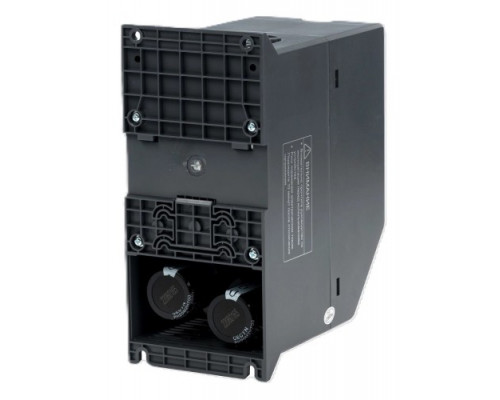

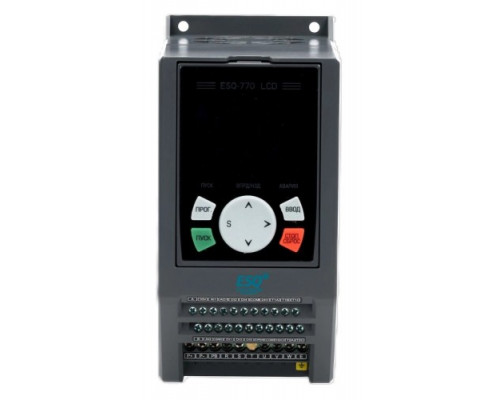

Частотный преобразователь ESQ 770-2S-0022 2.2/4 кВт, 220 В

Векторное управление для однофазной сети: ESQ 770-2S-0022

ESQ 770-2S-0022 — это универсальный частотный преобразователь, построенный на базе векторного алгоритма управления. Модель предназначена для точного регулирования скорости вращения трехфазных асинхронных электродвигателей мощностью до 2.2 кВт (с возможностью кратковременной перегрузки до 4 кВт). Главная особенность устройства — возможность работы от стандартной однофазной сети 220В, что делает его оптимальным решением для объектов, где отсутствует трехфазное питание, но требуется управление производительностью оборудования.

Для каких задач подходит преобразователь

Данная модель ориентирована на технологические процессы, где необходима плавная регулировка скорости, момента или позиционирования привода. Типовые сценарии использования включают:

• Управление насосами (циркуляционные, дренажные, повысительные) — поддержание заданного давления или расхода;


• Работа вентиляторов и дымоудаления — регулировка воздушного потока с энергосбережением;


• Приводы конвейеров, транспортеров, рольгангов — плавный пуск и торможение, синхронизация скорости;


• Механизмы упаковочных и деревообрабатывающих станков — точная настройка оборотов шпинделя или подачи.

Благодаря векторному управлению, ESQ 770-2S-0022 обеспечивает высокий пусковой момент (до 150% от номинального) даже на низких частотах, что критично для механизмов с тяжелым запуском под нагрузкой.

Сильные стороны и практические возможности

В отличие от простых скалярных преобразователей, данная модель поддерживает замкнутые и разомкнутые векторные режимы. На практике это дает:

• Стабильность работы: скорость вращения двигателя не зависит от изменения нагрузки — преобразователь автоматически корректирует частоту и напряжение;


• Энергоэффективность: оптимизация потребляемой мощности в зависимости от реальной загрузки привода (снижение потерь до 30% на насосах и вентиляторах);


• Встроенный ПИД-регулятор: возможность организации обратной связи по давлению, температуре или уровню без внешнего контроллера;


• Защита двигателя: полный набор аварийных функций (перегрузка по току, перегрев, обрыв фазы, короткое замыкание) продлевает срок службы привода.

Особенности подключения и эксплуатации

При выборе модели ESQ 770-2S-0022 важно учитывать несколько технических нюансов:

• Питание: преобразователь рассчитан на однофазную сеть 230В, но на выходе формирует три фазы (U, V, W) для подключения трехфазного двигателя. Номинальная мощность двигателя не должна превышать 2.2 кВт для длительной работы;


• Перегрузочная способность: кратковременная перегрузка до 4 кВт (150% от номинала) допустима в течение не более 60 секунд, после чего срабатывает тепловая защита;


• Охлаждение: корпус требует свободного пространства вокруг для отвода тепла. Установка в герметичные щиты без принудительной вентиляции не рекомендуется;


• Комплектация: в поставку входит только сам преобразователь. Для подключения необходимы внешние автоматические выключатели, дроссели (при длине кабеля более 50 м) и, при необходимости, тормозной резистор.

На что обратить внимание при выборе

Модель ESQ 770-2S-0022 — это специализированное устройство для однофазного ввода. Если у вас есть доступ к трехфазной сети 380В, стоит рассмотреть аналогичную модель с трехфазным питанием, чтобы избежать потерь мощности на преобразование. Также учтите, что для работы с двигателями мощностью более 2.2 кВт потребуется преобразователь с запасом по току. Для точного позиционирования или работы с высокими динамическими нагрузками может потребоваться внешний энкодер (в данной модели не предусмотрен).
