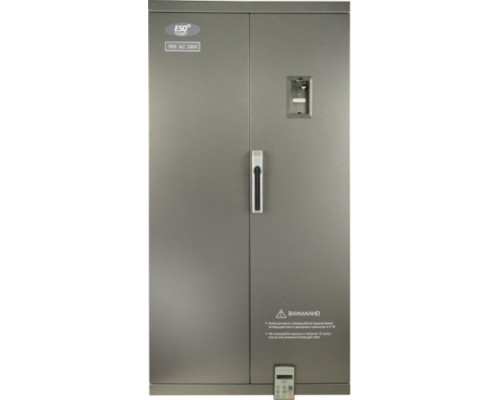

Частотный преобразователь ESQ 500-4T3550G/3750P 355/375 кВт 380-460В

Назначение и область применения

Частотный преобразователь ESQ 500-4T3550G/3750P представляет собой промышленный привод высокой мощности, предназначенный для управления асинхронными электродвигателями в диапазоне 355–375 кВт при питании от трехфазной сети 380–460 В. Модель рассчитана на работу с оборудованием, где требуется плавный пуск, регулировка скорости и защита двигателя от перегрузок. Благодаря двойному номиналу (G — тяжелый режим для постоянной нагрузки, P — легкий режим для переменной нагрузки) преобразователь можно адаптировать под конкретные условия эксплуатации: в режиме G он выдает 355 кВт для непрерывной работы с высоким моментом, в режиме P — 375 кВт для задач с менее жесткими требованиями к перегрузочной способности.

Конструктивные особенности и практические возможности

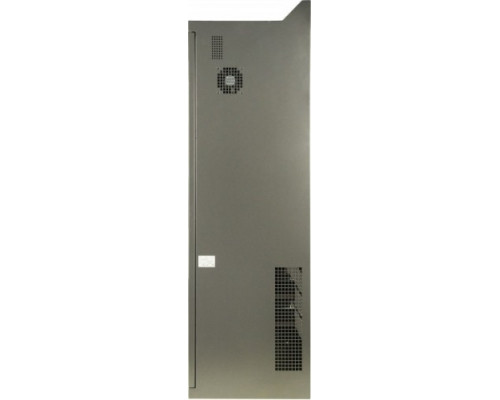

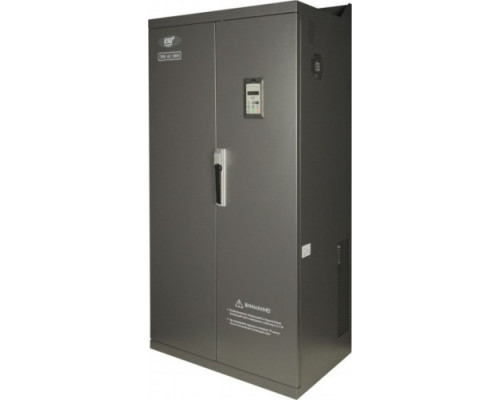

Устройство выполнено в корпусе с габаритами 700×1518×430 мм и массой 241 кг, что характерно для преобразователей такого класса — требуется усиленный монтаж и достаточное пространство для установки. Основные сильные стороны модели:

• Универсальность управления: поддерживает работу с инерционными нагрузками (конвейеры, мельницы, миксеры) и динамичными механизмами (подъемно-транспортное оборудование, станочные приводы). Это достигается за счет встроенных алгоритмов векторного управления и автоподстройки параметров двигателя.


• Защита от перегрузок: в режиме G допускает 150% перегрузки в течение 60 секунд, что критично для пуска тяжелых механизмов (например, дробилок или центрифуг). В режиме P перегрузочная способность ниже, но достаточна для вентиляторов или насосов.


• Адаптация к питающей сети: рабочий диапазон 380–460 В позволяет использовать преобразователь в сетях с нестабильным напряжением без дополнительных стабилизаторов. Встроенный дроссель звена постоянного тока снижает уровень гармоник и продлевает срок службы оборудования.

Особенности эксплуатации и ограничения

При выборе данной модели важно учитывать несколько аспектов:

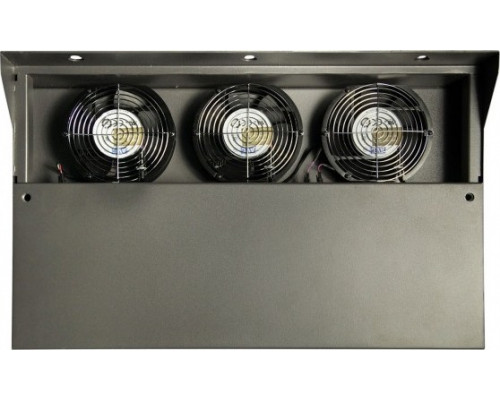

• Охлаждение: из-за высокой мощности преобразователь оснащен принудительным воздушным охлаждением. Для установки требуется обеспечить свободный приток воздуха и удаление нагретого объема — минимальные зазоры по бокам и сверху должны составлять не менее 200 мм. Работа в запыленных или агрессивных средах без дополнительной фильтрации не рекомендуется.

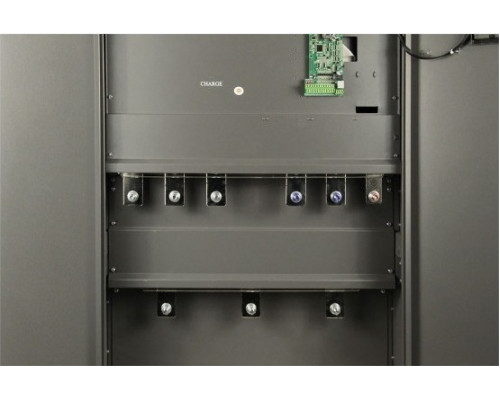

• Подключение: клеммные колодки рассчитаны на силовые кабели большого сечения (ориентировочно от 120 мм² на фазу). Для подключения удаленных двигателей (свыше 50 м) потребуется установка выходных дросселей для компенсации емкостных токов.


• Совместимость: преобразователь совместим с большинством асинхронных двигателей общего назначения, но для работы с высокоскоростными или специализированными моторами (например, с постоянными магнитами) требуется уточнение параметров у производителя. Встроенный тормозной ключ отсутствует — для активного торможения с рекуперацией энергии необходимо подключать внешний тормозной резистор.


• Условия эксплуатации: рабочая температура окружающей среды — от -10 до +40°C. При повышении температуры до +50°C требуется снижение номинальной мощности на 2% на каждый градус сверх 40°C. Установка на высоте более 1000 м над уровнем моря также влечет за собой дератинг (снижение тока на 1% на каждые 100 м).

Практический смысл параметров

Мощность 375 кВт в режиме P означает, что преобразователь способен управлять двигателем с номинальным током до 600–650 А (в зависимости от напряжения). Для сравнения: это достаточно для привода крупного конвейера длиной 50–100 м или центробежного насоса производительностью 500–800 м³/ч. Режим G (355 кВт) обеспечивает более высокий запас по моменту — до 200% от номинала в течение 0,5 секунды, что необходимо для пуска механизмов с большим моментом инерции (например, шаровых мельниц).

Напряжение 400 В является номинальным для большинства промышленных сетей в РФ и странах СНГ, но допускается работа при 380 В (снижение мощности на 5–7%) и при 460 В (с сохранением полной мощности при условии соответствия изоляции двигателя).

На что обратить внимание при выборе

• Соответствие типу нагрузки: если механизм требует частых пусков/остановок или работает с ударными нагрузками (дробилки, прессы), выбирайте режим G. Для плавных процессов (вентиляция, транспортировка сыпучих) достаточно режима P.


• Длина кабеля двигателя: без выходного дросселя максимальная длина экранированного кабеля — до 50 м, неэкранированного — до 100 м. Превышение этих значений может привести к ложным срабатываниям защиты или повреждению изоляции.


• Необходимость дополнительных опций: для интеграции в системы автоматизации (PLC, SCADA) потребуется плата расширения с интерфейсами RS-485, Profibus или Ethernet — в базовой комплектации их нет. Также отдельно приобретаются фильтры ЭМС для снижения радиопомех.


• Условия монтажа: из-за большого веса (241 кг) установка должна производиться на несущую стену или раму с помощью анкерных болтов. Для обслуживания требуется доступ к передней панели и клеммным колодкам — минимальное расстояние перед шкафом — 800 мм.
