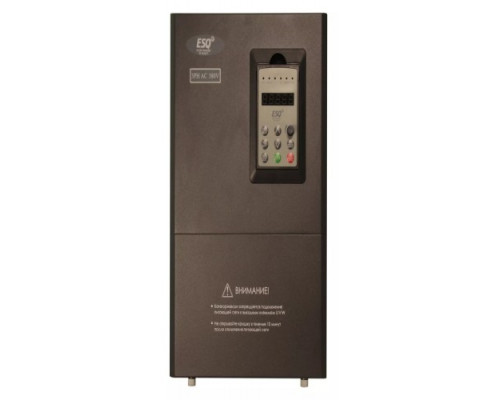

Частотный преобразователь ESQ 600-4T0220G/0300P-BU 22/30 кВт 380-460 В

Назначение и сфера применения

Частотный преобразователь ESQ 600-4T0220G/0300P-BU — это устройство для управления скоростью вращения трехфазных асинхронных двигателей мощностью до 30 кВт. Модель рассчитана на работу в сетях 380-460 В и подходит для задач, где требуется плавный пуск, регулировка оборотов и защита привода. Преобразователь может использоваться как в режиме постоянной нагрузки (насосы, вентиляторы), так и для инерционных механизмов — конвейеров, миксеров, мельниц, упаковочного и пищевого оборудования. Благодаря универсальному исполнению, он подходит для станков, подъемно-транспортных систем и другого промышленного оборудования, где важна точность управления и надежность при перегрузках.

Ключевые особенности и практические возможности

Модель построена на базе векторного управления, что обеспечивает стабильную работу двигателя на низких оборотах с высоким моментом. Это особенно важно для механизмов с тяжелым пуском — например, для ленточных конвейеров или дробилок. Преобразователь поддерживает два режима мощности: номинальный 22 кВт (режим G — для тяжелых условий) и пиковый 30 кВт (режим P — для легких нагрузок с возможностью кратковременной перегрузки). На практике это означает, что устройство можно адаптировать под конкретный двигатель: для насоса или вентилятора достаточно режима P, а для подъемника или экструдера — режима G.

• Встроенный ПИД-регулятор позволяет автоматически поддерживать заданное давление, уровень или расход без внешнего контроллера.


• Функция автоподстройки параметров двигателя упрощает настройку — преобразователь сам измеряет сопротивление и индуктивность обмоток.


• Защита от перегрузки по току, перенапряжения, перегрева и короткого замыкания обеспечивает безопасную работу в условиях нестабильной сети.

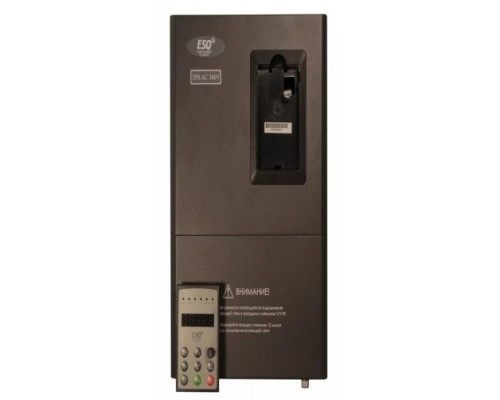

• Возможность управления через внешние дискретные и аналоговые сигналы (0-10 В, 4-20 мА), а также через встроенный потенциометр на панели.

Конструктивные особенности и монтаж

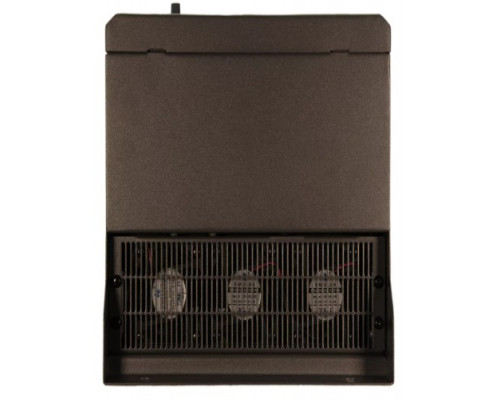

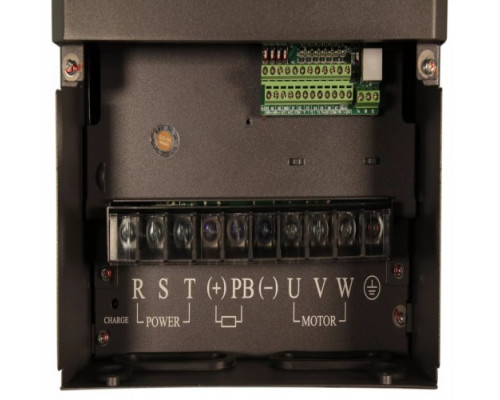

Корпус преобразователя выполнен в формате настенного исполнения с классом защиты IP20, что предполагает установку в сухих шкафах или помещениях без пыли и влаги. Габариты 250x398x210 мм и вес 13,5 кг позволяют разместить его на DIN-рейку или на монтажную панель. Охлаждение принудительное — встроенный вентилятор, поэтому при монтаже важно обеспечить свободный приток воздуха снизу и отвод сверху. Подключение силовых цепей выполняется через винтовые клеммы, рассчитанные на сечение кабеля до 16 мм². Управляющие сигналы подключаются через отдельный разъем с шагом 3,5 мм.

Ограничения и важные нюансы

Преобразователь не имеет встроенного тормозного резистора — для быстрой остановки двигателя с высоким моментом инерции потребуется внешний тормозной модуль. Выходная частота ограничена 400 Гц, что достаточно для большинства стандартных двигателей, но не подходит для высокоскоростных шпинделей. Модель не поддерживает работу с однофазной сетью — требуется трехфазное питание 380-460 В. При выборе учитывайте, что для режима 30 кВт (P) допустима только кратковременная перегрузка (до 150% в течение 60 секунд). Для постоянной работы с перегрузками выбирайте режим G с номиналом 22 кВт.

Что стоит проверить перед установкой

• Соответствие мощности двигателя режиму работы (G или P) — неправильный выбор приведет к срабатыванию защиты или перегреву.


• Наличие внешнего тормозного резистора, если требуется быстрая остановка или работа с подъемными механизмами.


• Сечение питающего кабеля и автомата — для 30 кВт при 400 В номинальный ток около 60 А, требуется автомат на 63 А и кабель не менее 16 мм².


• Условия охлаждения — вентилятор должен быть направлен на свободное пространство, зазор сверху и снизу не менее 100 мм.
