Частотный преобразователь ESQ 600-4T0450G/0550P-BU 45/55 кВт 380-460В

Назначение и область применения

Частотный преобразователь ESQ 600-4T0450G/0550P-BU — это устройство для плавного регулирования скорости вращения трёхфазных асинхронных электродвигателей мощностью до 55 кВт. Модель рассчитана на питание от сети 380–460 В и предназначена для работы с оборудованием, где требуется точный контроль момента и скорости. Благодаря поддержке двух режимов нагрузки (тяжёлый и лёгкий), преобразователь подходит как для интенсивных производственных задач, так и для менее требовательных применений.

Основные сферы использования включают станки с ЧПУ, конвейерные линии, упаковочные автоматы, пищевые миксеры, дробилки, мельницы и подъёмно-транспортные механизмы. Устройство эффективно справляется с инерционными нагрузками, где важна плавность пуска и торможения.

Ключевые особенности и режимы работы

Модель ESQ 600-4T0450G/0550P-BU поддерживает два режима перегрузочной способности:

• Режим G (тяжёлый) — до 45 кВт с перегрузкой 150% в течение 60 секунд. Подходит для механизмов с высокими пусковыми моментами: дробилки, компрессоры, центрифуги.


• Режим P (лёгкий) — до 55 кВт с перегрузкой 120% в течение 60 секунд. Оптимален для вентиляторов, насосов, конвейеров с равномерной нагрузкой.

Это позволяет гибко адаптировать преобразователь под конкретное оборудование, не переплачивая за избыточную мощность. Переключение между режимами осуществляется настройкой параметров.

Практические возможности и ограничения

Устройство обеспечивает точное регулирование частоты от 0 до 400 Гц с шагом 0,01 Гц, что даёт возможность тонко настраивать скорость двигателя под технологический процесс. Встроенный ПИД-регулятор позволяет автоматически поддерживать заданные параметры (давление, расход, температуру) без внешних контроллеров.

Важные ограничения:

• Преобразователь рассчитан на трёхфазное питание 380–460 В. Подключение к однофазной сети невозможно без дополнительного оборудования.


• Для работы с двигателями мощностью более 55 кВт требуется модель с большим номиналом.


• При эксплуатации в условиях повышенной запылённости или влажности рекомендуется устанавливать устройство в защитном шкафу (степень защиты корпуса — IP20).

Конструкция и монтаж

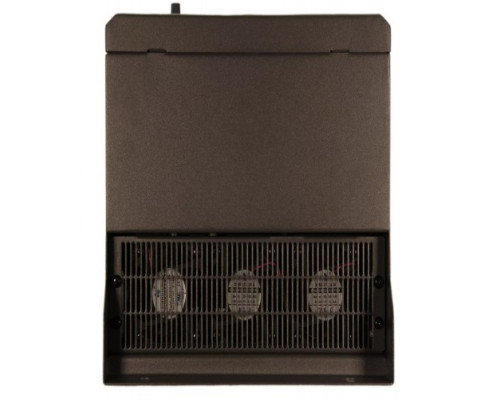

Преобразователь поставляется в металлическом корпусе с габаритами 290×530×250 мм и весом 25,5 кг. Конструкция предусматривает крепление на вертикальную поверхность с обеспечением свободного доступа для охлаждения. Встроенный вентилятор отводит тепло, поэтому при установке в шкаф необходимо предусмотреть вентиляционные отверстия или принудительную вытяжку.

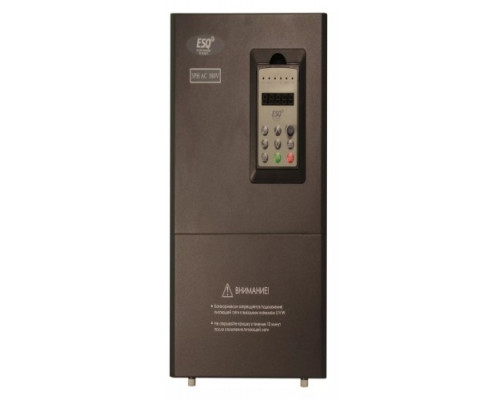

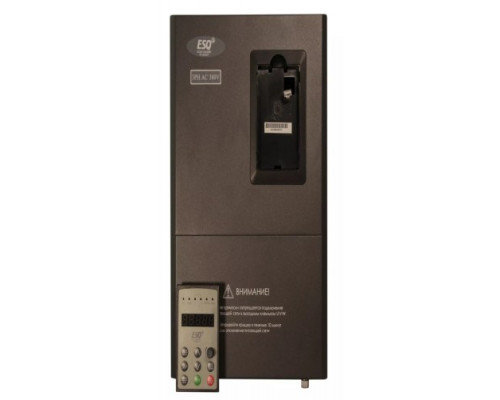

На лицевой панели расположены кнопки управления и дисплей для настройки параметров и мониторинга текущего состояния. Для дистанционного управления предусмотрены аналоговые и дискретные входы/выходы, а также интерфейс RS-485 для интеграции в автоматизированные системы.

На что обратить внимание при выборе

При подборе преобразователя для конкретного оборудования важно учитывать:

• Фактическую мощность двигателя и его пусковые характеристики. Если оборудование требует высокого пускового момента, выбирайте режим G с запасом по перегрузке.


• Условия эксплуатации: температура окружающей среды (рабочий диапазон от -10 до +40°C), влажность и наличие вибраций.


• Необходимость дополнительных опций: тормозной резистор (для быстрой остановки), фильтр ЭМС (для снижения помех) или внешний пульт управления.


• Совместимость с типом двигателя: преобразователь работает с асинхронными двигателями, для синхронных или серводвигателей требуется другое оборудование.

Модель ESQ 600-4T0450G/0550P-BU представляет собой универсальное решение для промышленных задач средней мощности, где требуется баланс между производительностью и надёжностью.
