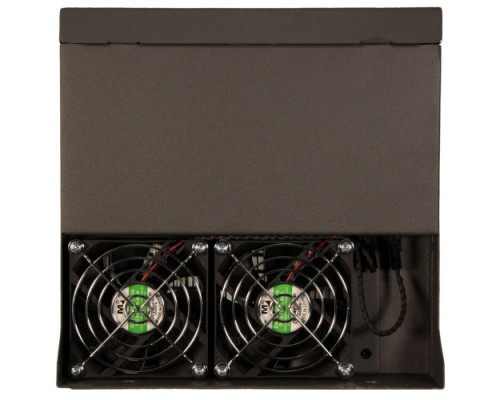

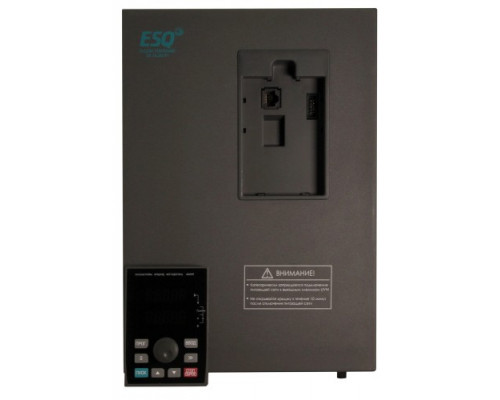

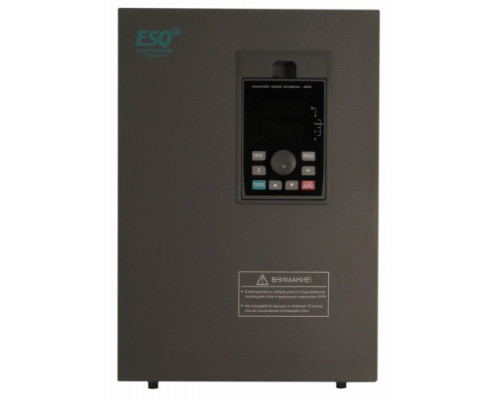

Частотный преобразователь ESQ 760-2S-0040 4/5.5 кВт, 220В

Универсальный векторный преобразователь частоты для однофазной сети

ESQ 760-2S-0040 — это однофазный частотный преобразователь, который позволяет управлять трехфазным асинхронным электродвигателем мощностью до 5.5 кВт от стандартной бытовой розетки 220 В. Модель построена на векторном алгоритме управления, что обеспечивает точное регулирование момента и скорости вращения даже на низких оборотах. Это решение подходит для задач, где требуется плавный пуск, торможение и изменение производительности оборудования без механических редукторов или дросселей.

Практические возможности и сценарии применения

Преобразователь предназначен для технологических процессов, где необходимо гибко управлять электроприводом. Основные сценарии использования:

• Приводы насосов и вентиляторов — регулирование подачи воды или воздуха в системах отопления, водоснабжения и вентиляции.


• Конвейерные линии и транспортеры — плавное изменение скорости движения ленты для синхронизации с другими узлами.


• Обрабатывающие станки (дрели, фрезеры, точила) — точная регулировка оборотов шпинделя для работы с разными материалами.


• Упаковочное и фасовочное оборудование — поддержание заданной скорости при изменении нагрузки.

Благодаря векторному управлению, устройство эффективно работает в режимах с постоянным моментом (например, в экструдерах или компрессорах) и с вентиляторной нагрузкой, где момент снижается на малых оборотах.

Сильные стороны модели

Главное преимущество ESQ 760-2S-0040 — возможность подключения к однофазной сети при выходной мощности до 5.5 кВт. Это избавляет от необходимости прокладывать трехфазную линию или использовать повышающие трансформаторы. Векторное управление без обратной связи (сенсорлесс) обеспечивает стабильную работу при колебаниях нагрузки: двигатель не теряет момент даже на частотах ниже 5 Гц. Встроенные функции защиты от перегрузки по току, перенапряжения и перегрева продлевают срок службы как самого преобразователя, так и подключенного оборудования.

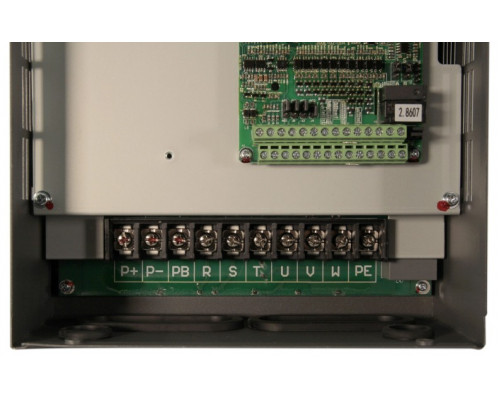

Особенности подключения и эксплуатации

При выборе этой модели важно учитывать несколько технических нюансов:

• Преобразователь рассчитан на входное напряжение 220 В (одна фаза), но выходное напряжение также 230 В — это означает, что двигатель должен быть рассчитан на работу от трехфазной сети 230 В (схема звезда или треугольник).


• Мощность 5.5 кВт указана для двигателя с номинальным током, соответствующим этой нагрузке. Если двигатель имеет меньшую мощность, преобразователь также можно использовать, но с корректировкой настроек.


• Устройство не поддерживает работу от трехфазной сети — только однофазный вход. Для трехфазного входа требуется другая модификация серии.


• Вес 4.5 кг и габариты (155x250x176 мм) позволяют монтировать преобразователь как в электрощит, так и на DIN-рейку при наличии соответствующего адаптера.

На что обратить внимание при выборе

Перед покупкой убедитесь, что двигатель, который вы планируете подключать, имеет номинальное напряжение 230 В при соединении обмоток в треугольник. Если двигатель рассчитан на 380 В (звезда), его потребуется переключить на треугольник, что возможно не для всех моделей. Также проверьте, что ток двигателя не превышает максимальный выходной ток преобразователя — для данной модели он составляет 17 А. Для работы с высокоинерционными нагрузками (например, центрифуги) может потребоваться дополнительный тормозной резистор, который не входит в стандартную комплектацию.
