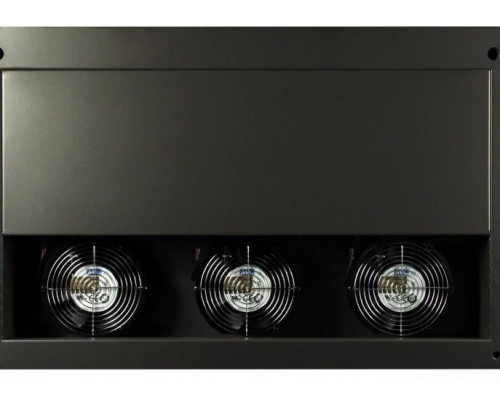

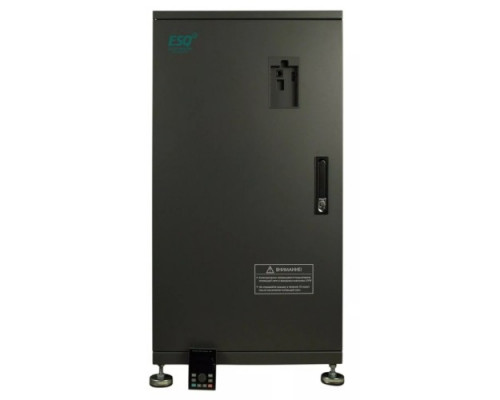

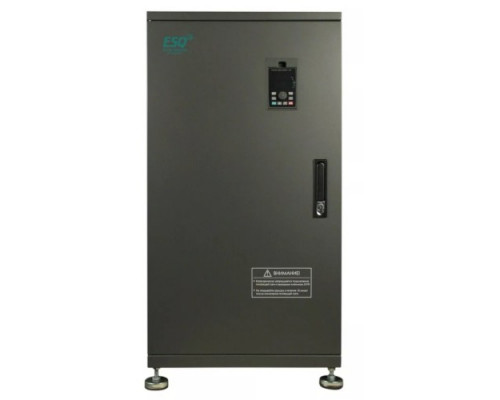

Универсальный векторный преобразователь частоты ESQ 760-4T1600G/1850P
Модель ESQ 760-4T1600G/1850P представляет собой мощный частотный преобразователь с номинальной мощностью 160 кВт (режим G — тяжелый пуск) и пиковой до 185 кВт (режим P — легкий пуск). Устройство рассчитано на трехфазное питание 380–400 В и предназначено для управления асинхронными электродвигателями в промышленных системах, где требуется точное регулирование скорости вращения, момента или положения ротора.
Назначение и сфера применения
Преобразователь создан для работы в тяжелых условиях эксплуатации: на насосных станциях, вентиляционных установках, компрессорах, конвейерных линиях, экструдерах и другом оборудовании, где пусковые токи или нагрузки могут превышать номинальные. Режим G (160 кВт) обеспечивает пуск с полным моментом, что критично для механизмов с инерционными нагрузками. Режим P (185 кВт) подходит для систем с легким запуском, например, центробежных насосов или вентиляторов, где пиковая мощность используется для кратковременных перегрузок.
Сильные стороны и особенности
Устройство реализует векторное управление без датчика обратной связи, что позволяет поддерживать высокий крутящий момент на низких оборотах (до 150% от номинального) и обеспечивает стабильную работу при резких изменениях нагрузки. Встроенные алгоритмы адаптации к параметрам двигателя автоматически компенсируют проскальзывание и потери в обмотках, что снижает энергопотребление до 30% по сравнению с прямым пуском.
- Диапазон регулирования скорости: 1:100 (в режиме векторного управления).
- Перегрузочная способность: 150% в течение 60 секунд (режим G), 120% в течение 60 секунд (режим P).
- Встроенный тормозной ключ для подключения внешнего тормозного резистора — позволяет быстро останавливать двигатель или удерживать нагрузку на спуске.
- Поддержка функций энергосбережения: автоматическое снижение напряжения при малой нагрузке и оптимизация магнитного потока.
Практические возможности и ограничения
Преобразователь оснащен многофункциональными цифровыми и аналоговыми входами/выходами, что позволяет интегрировать его в системы автоматизации (Modbus RTU, RS-485). Однако для подключения к сложным промышленным сетям (Profinet, Ethernet/IP) потребуется дополнительный коммуникационный модуль, который не входит в базовую комплектацию. Устройство имеет защиту от перегрева, короткого замыкания, перенапряжения и потери фазы, но для работы в условиях высокой запыленности или влажности рекомендуется установка в шкаф с IP54 и выше.
На что обратить внимание при выборе

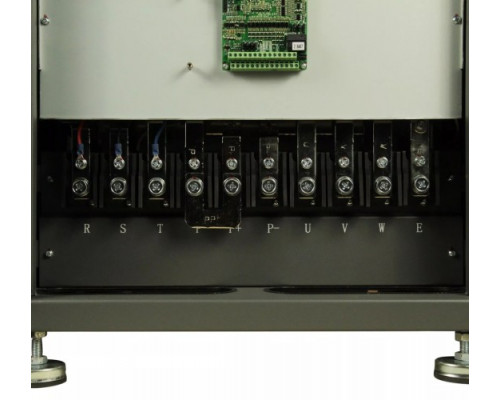

Габариты и масса (485×880×310 мм, 81 кг) требуют усиленного крепления и достаточного пространства для вентиляции — минимальные зазоры по бокам и сверху должны составлять не менее 150 мм. Подключение силовых кабелей выполняется через винтовые клеммы, рассчитанные на сечение до 95 мм². Для корректной работы необходимо задать параметры двигателя (мощность, ток, скорость) через панель управления или ПК-программу. Учтите, что преобразователь не имеет встроенного дросселя на входе — при питании от сети с высоким уровнем гармоник (например, при работе рядом с тиристорными преобразователями) потребуется установка внешнего сетевого дросселя.
Комплектация и эксплуатация
В стандартную поставку входит сам преобразователь, панель управления с ЖК-дисплеем и кнопками, а также руководство по эксплуатации. Тормозной резистор, сетевой дроссель, фильтр ЭМС и коммуникационные модули приобретаются отдельно. Устройство рассчитано на работу при температуре окружающей среды от -10°C до +50°C, при этом на каждые 5°C выше +40°C необходимо снижать номинальный ток на 10%. Для обслуживания требуется доступ к внутренним компонентам через съемную крышку — чистка радиатора от пыли обязательна не реже одного раза в полгода.
Характеристики
Габариты и вес
