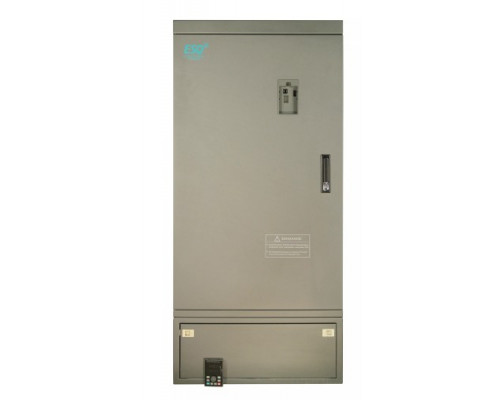

Частотный преобразователь ESQ 760-4T3550G/4000P 355/400 кВт, 380 В

Частотный преобразователь ESQ 760-4T3550G/4000P представляет собой промышленный векторный преобразователь частоты, предназначенный для управления асинхронными электродвигателями мощностью до 400 кВт в трехфазных сетях напряжением 380 В. Модель относится к универсальным устройствам, способным работать как в режиме постоянного момента (насосы, вентиляторы), так и с переменной нагрузкой, что делает ее применимой в широком спектре технологических процессов.

Назначение и область применения

Преобразователь разработан для задач, где требуется точное регулирование скорости вращения электродвигателя и автоматизация систем управления. Основные сценарии использования включают управление мощными насосными станциями, вентиляционными установками, компрессорами, конвейерными линиями, экструдерами и другим тяжелым промышленным оборудованием. Благодаря векторному управлению, устройство обеспечивает стабильную работу при низких скоростях и высокий пусковой момент, что критично для механизмов с инерционной нагрузкой.

Технические особенности и практический смысл

Модель ESQ 760-4T3550G/4000P имеет двойное обозначение мощности: 355 кВт в режиме постоянного момента (G) и 400 кВт в режиме переменного момента (P). Это означает, что при выборе преобразователя важно учитывать тип нагрузки: для тяжелых условий (подъемники, дробилки) следует ориентироваться на 355 кВт, для вентиляторов и центробежных насосов — на 400 кВт. Напряжение питания 400 В (трехфазное) является стандартным для промышленных сетей, но требует проверки фактического напряжения на объекте, так как отклонения могут повлиять на выходную мощность.

Устройство поддерживает векторное управление без обратной связи, что позволяет достичь высокой точности поддержания скорости даже при резких изменениях нагрузки. Это особенно полезно в процессах, где требуется стабильность вращения, например, в системах дозирования или транспортировки сыпучих материалов. Преобразователь также оснащен встроенным ПИД-регулятором, что упрощает интеграцию в системы автоматического поддержания давления, температуры или расхода.

Конструкция и эксплуатационные ограничения

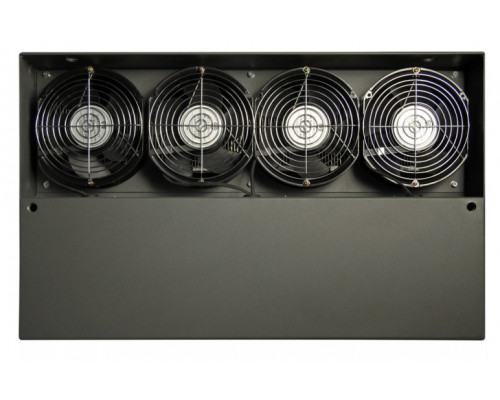

Габариты устройства (650×1350×400 мм) и масса 188 кг указывают на то, что это крупногабаритное оборудование, требующее отдельного монтажного места с усиленным креплением. При установке необходимо предусмотреть свободное пространство для вентиляции и обслуживания, так как преобразователь выделяет значительное количество тепла при работе на полной мощности. Охлаждение, скорее всего, принудительное (вентиляторное), поэтому важно обеспечить чистоту воздуха и отсутствие пыли в помещении.

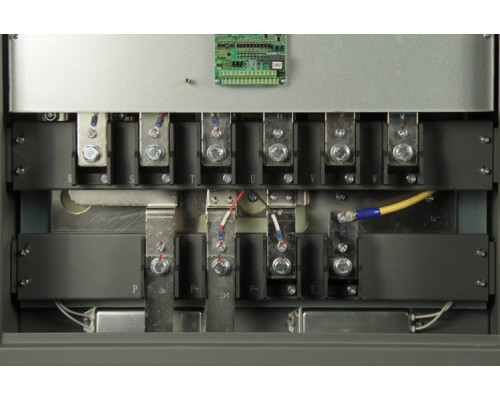

Следует учитывать, что для подключения двигателя мощностью 400 кВт потребуется кабель соответствующего сечения и автоматический выключатель с большим запасом по току. Преобразователь не включает в себя встроенный дроссель или фильтр гармоник, поэтому для снижения помех в питающей сети может потребоваться внешнее оборудование. Также рекомендуется использовать моторный дроссель при длине кабеля от двигателя более 50 метров.

На что обратить внимание при выборе

• Совместимость с двигателем: Убедитесь, что номинальный ток двигателя не превышает выходной ток преобразователя. Для модели 4000P номинальный ток обычно составляет около 700–750 А, но точное значение необходимо уточнить в документации.


• Условия эксплуатации: Рабочая температура окружающей среды, как правило, от -10 до +40°C. При превышении температуры требуется снижение мощности (дератинг). Высота установки над уровнем моря также влияет на максимальную нагрузку.


• Степень защиты: Корпус, скорее всего, имеет степень защиты IP20 (для установки в шкафу). Для эксплуатации в пыльных или влажных помещениях потребуется дополнительный шкаф с охлаждением.


• Функциональные возможности: Уточните наличие встроенных тормозного прерывателя, интерфейсов связи (RS-485, Modbus) и количества программируемых входов/выходов, так как это влияет на сложность автоматизации.

Итоговая характеристика модели

ESQ 760-4T3550G/4000P — это мощный промышленный преобразователь частоты, ориентированный на тяжелые условия работы и длительный срок службы. Он подходит для управления крупными электродвигателями в системах вентиляции, водоснабжения, конвейерного транспорта и других энергоемких процессов. Основное преимущество — универсальность режимов нагрузки и векторное управление, обеспечивающее высокую динамику и точность. Однако для эффективного использования требуется грамотный расчет электрической схемы, учет тепловыделения и, возможно, дополнительное фильтрующее оборудование. Выбор данной модели оправдан в проектах, где важна надежность и возможность тонкой настройки параметров привода.
