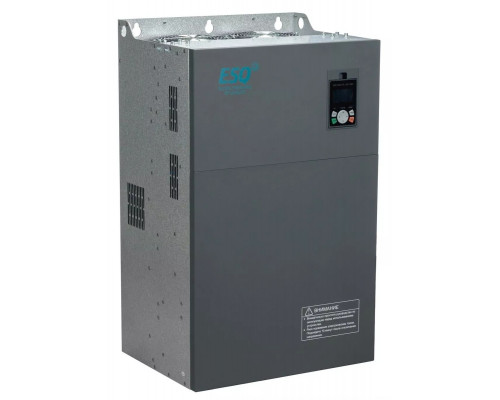

Частотный преобразователь ESQ 770-4T4000G/4500P представляет собой тяжелую промышленную модель универсального векторного типа, рассчитанную на управление мощными асинхронными электродвигателями. Устройство работает от трехфазной сети 400 В и обеспечивает выходную мощность до 450 кВт в режиме перегрузки (P) или 400 кВт в тяжелом режиме (G). Это оборудование предназначено для интеграции в системы автоматизации, где требуется точное регулирование скорости и крутящего момента.
Назначение и режимы работы
Модель 770-4T4000G/4500P спроектирована для двух основных сценариев эксплуатации. Режим G (тяжелый) рассчитан на постоянную работу с номинальной нагрузкой 400 кВт, что подходит для механизмов с высокими пусковыми моментами и частыми перегрузками — например, дробилок, экструдеров или центрифуг. Режим P (легкий) допускает кратковременные перегрузки до 450 кВт, что оптимально для насосов, вентиляторов и компрессоров с плавным изменением нагрузки. Выбор режима позволяет адаптировать преобразователь под конкретный тип привода без избыточного запаса мощности.
Ключевые параметры и их практический смысл
- Мощность 450 кВт (режим P) / 400 кВт (режим G): Указывает на способность управлять двигателями соответствующей номинальной мощности. Для тяжелых условий (частые пуски, реверсы) следует ориентироваться на режим G, для вентиляторных нагрузок — на P.
- Напряжение питания 400 В, 3 фазы: Стандартное промышленное напряжение. Устройство рассчитано на прямое подключение к сети 380–400 В без дополнительных трансформаторов, но требует правильного выбора входных автоматов и кабелей с учетом тока до 800 А.
- Векторное управление: Обеспечивает стабильную работу на низких скоростях с высоким моментом, что критично для конвейеров, подъемников и точного позиционирования.
Конструктивные особенности и ограничения

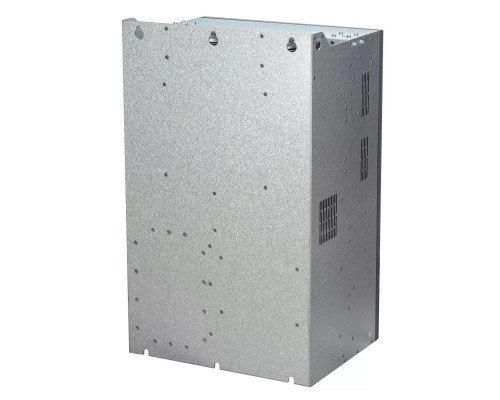

Габариты устройства (725×1045×390 мм) и масса 209 кг требуют подготовки монтажного места: прочного основания, достаточного пространства для вентиляции и доступа к клеммам. Преобразователь оснащен встроенными фильтрами и системами охлаждения, но для мощностей свыше 400 кВт рекомендуется установка в помещении с контролируемой температурой и низким уровнем пыли. В стандартной комплектации отсутствуют внешние дроссели и тормозные резисторы — их необходимо подбирать отдельно под конкретный механизм.
Совместимость и выбор
Модель совместима с асинхронными двигателями мощностью от 200 до 450 кВт, но при подключении двигателей меньшей мощности следует учитывать возможные пусковые токи. Для работы с высокомоментными нагрузками (например, экструдеры) обязателен режим G. При выборе важно проверить соответствие тока преобразователя номинальному току двигателя — для 450 кВт при 400 В ток может достигать 800 А, что требует соответствующих кабелей и защиты.
Характеристики
Габариты и вес
