Мощный частотный преобразователь для промышленного оборудования

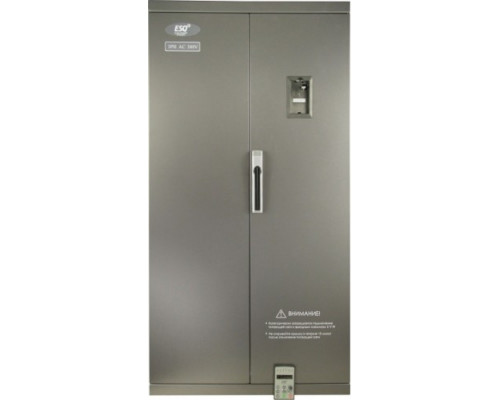

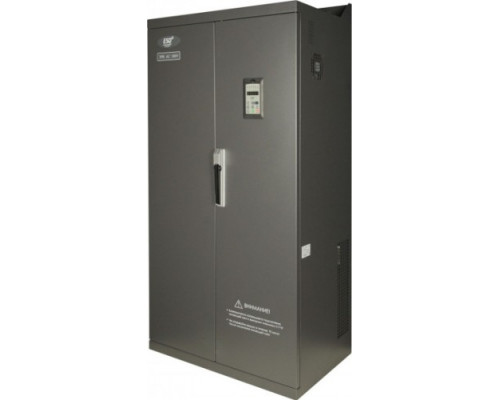

Модель ESQ 500-4T2500G/2800P представляет собой универсальный частотный преобразователь, рассчитанный на работу с асинхронными двигателями в трехфазных сетях 380-460 В. Устройство относится к классу промышленных решений для управления мощными нагрузками: номинальная мощность составляет 280 кВт в режиме перегрузки (P) и 250 кВт в режиме постоянной нагрузки (G). Это означает, что преобразователь способен кратковременно обеспечивать повышенный крутящий момент для тяжелых пусков или пиковых нагрузок, но при длительной работе с номинальной мощностью 250 кВт система работает с запасом по току и тепловыделению.
Назначение и сферы применения
Преобразователь спроектирован для управления инерционными нагрузками — механизмами с большим моментом инерции, где требуется плавный разгон и торможение. Ключевые области использования включают:
- Станочное оборудование: токарные, фрезерные, шлифовальные станки с тяжелыми шпинделями.
- Конвейерные линии и транспортеры: ленточные, цепные, роликовые системы с длинными лентами или большими массами перемещаемого груза.
- Упаковочные машины: высокопроизводительные линии, где требуется точное позиционирование и регулировка скорости.
- Пищевое оборудование: миксеры, тестомесы, мельницы, дробилки — механизмы с переменной нагрузкой и частыми пусками.
- Подъемно-транспортное оборудование: краны, тельферы, лебедки, где важны плавность хода и защита от рывков.
- Насосы и вентиляторы: при условии, что мощность нагрузки соответствует характеристикам преобразователя (для центробежных механизмов с квадратичной характеристикой момента).
Сильные стороны и практические возможности
Основное преимущество модели — способность работать в двух режимах (G и P), что позволяет адаптировать устройство под конкретную задачу без замены оборудования. Режим G (тяжелый пуск) обеспечивает 150% перегрузки по току в течение 60 секунд, что критично для запуска механизмов с высоким пусковым моментом (например, дробилок или ленточных конвейеров с грузом). Режим P (легкий пуск) рассчитан на 110% перегрузки и подходит для насосов, вентиляторов и другого оборудования с плавным стартом.
Преобразователь оснащен встроенным ПИД-регулятором, что позволяет организовать замкнутые системы управления — например, поддержание постоянного давления в трубопроводе или уровня жидкости в резервуаре. Также доступны функции энергосбережения (автоматическая оптимизация напряжения) и защита от перегрузок по току, напряжению и температуре. Для настройки и мониторинга предусмотрен цифровой пульт с интуитивно понятным меню.
Особенности эксплуатации и ограничения

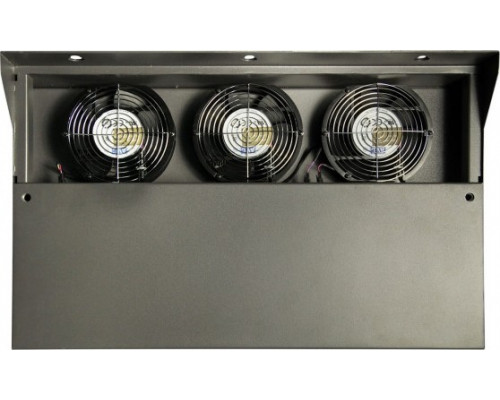

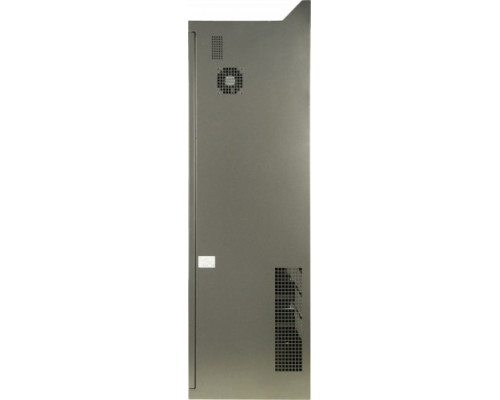

Устройство имеет значительные габариты и вес: ширина 700 мм, высота 1368 мм, глубина 430 мм, масса 211 кг. Это требует усиленного монтажа — установка на прочный фундамент или специализированную раму, а также обеспечения доступа для обслуживания. Из-за высокой мощности преобразователь выделяет значительное количество тепла, поэтому необходим эффективный отвод тепла: рекомендуется установка в шкафу с принудительной вентиляцией или в отдельном помещении с кондиционированием. При подключении длинных моторных кабелей (более 50 м) потребуется установка выходных дросселей для подавления перенапряжений на обмотках двигателя.
Совместимость с двигателями: преобразователь рассчитан на асинхронные двигатели с номинальным током, соответствующим выходному току устройства. Для синхронных двигателей или двигателей с постоянными магнитами требуется проверка совместимости по параметрам обратной связи. Входное напряжение — трехфазное 380-460 В, частота 50/60 Гц. Допустимое отклонение напряжения: ±10% от номинала. Выходная частота регулируется от 0 до 400 Гц, что позволяет использовать двигатели с повышенной скоростью вращения (до 24000 об/мин при двухполюсном двигателе).
На что обратить внимание при выборе
Перед приобретением важно убедиться, что мощность двигателя соответствует режиму работы преобразователя. Для постоянной нагрузки с длительными циклами (например, конвейер, работающий 24/7) следует выбирать режим G с мощностью 250 кВт. Для оборудования с пиковыми нагрузками (дробилка, мельница) подойдет режим P с мощностью 280 кВт, но при условии, что длительность перегрузки не превышает 60 секунд. Также необходимо проверить сечение питающего кабеля и автоматического выключателя: для тока порядка 500-600 А (в зависимости от напряжения) требуется кабель сечением не менее 2х120 мм² и автомат на 630 А. Рекомендуется предусмотреть установку входного дросселя для защиты от помех и гармоник в сети.
Характеристики
Габариты и вес
