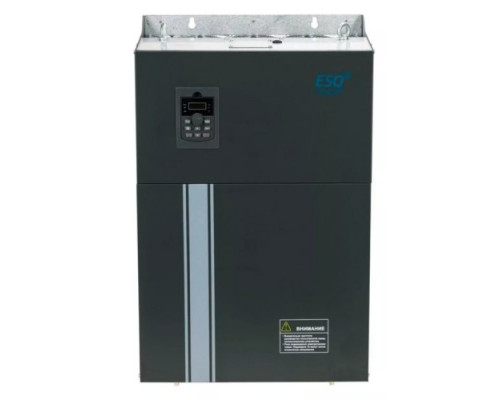

Частотный преобразователь ESQ 230-4T-185K 185 кВт, 380 В

Мощный частотный преобразователь для промышленных задач ESQ 230-4T-185K

Частотный преобразователь ESQ 230-4T-185K — это промышленное устройство, предназначенное для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью до 185 кВт. Модель рассчитана на питание от сети 380 В (три фазы) и относится к классу векторных преобразователей частоты, что обеспечивает точное регулирование момента и скорости привода в широком диапазоне. Данное исполнение ориентировано на стационарную установку в шкафах управления или непосредственно на производственных объектах, где требуется надежное управление мощным электрооборудованием.

Назначение и сферы применения

Основная задача преобразователя — плавный пуск, остановка и регулировка частоты вращения двигателя с сохранением высокого крутящего момента на низких оборотах. Это позволяет снизить пусковые токи, уменьшить механические нагрузки на оборудование и оптимизировать энергопотребление. Модель ESQ 230-4T-185K подходит для:

• Управления мощными насосами, вентиляторами, компрессорами в системах водоснабжения, вентиляции и пневмотранспорта.


• Приводов конвейеров, транспортеров и рольгангов на производственных линиях.


• Механизмов с высокими требованиями к точности поддержания скорости (экструдеры, центрифуги, мешалки).


• Оборудования с переменной нагрузкой, где требуется стабилизация технологического процесса.

Ключевые особенности и практические возможности

Преобразователь построен на базе векторного алгоритма управления, что даёт следующие преимущества в работе:

• Точный контроль момента на низких оборотах — двигатель уверенно трогается с места под нагрузкой, что критично для подъёмных механизмов и транспортёров.


• Встроенный ЭМС-фильтр — снижает уровень электромагнитных помех, генерируемых преобразователем. Это упрощает соблюдение норм электромагнитной совместимости при монтаже вблизи чувствительного оборудования.


• Интерфейс RS-485 — обеспечивает возможность интеграции в автоматизированные системы управления (SCADA, ПЛК) по протоколу Modbus. Позволяет удалённо контролировать параметры, считывать аварийные сигналы и корректировать настройки.


• Простота настройки — устройство имеет интуитивно понятную панель управления с цифровым дисплеем. Базовые параметры (частота, время разгона/торможения) задаются без глубоких знаний программирования.

Конструктивные особенности и монтаж

Модель ESQ 230-4T-185K имеет усиленную конструкцию, рассчитанную на высокую мощность. Корпус преобразователя ориентирован на установку на DIN-рейку, что упрощает монтаж в стандартных электрощитах. Однако при весе 81 кг и габаритах 500×990×360 мм (ширина, высота, глубина) требуется надёжное крепление и использование усиленной рейки или монтажной пластины. Обратите внимание, что для отвода тепла при работе на номинальной мощности необходимо обеспечить достаточную вентиляцию шкафа управления — естественную или принудительную, с учётом тепловыделения преобразователя.

Ограничения и важные нюансы при выборе

При подборе данного преобразователя учитывайте следующие моменты:

• Питание и нагрузка — устройство работает от трёхфазной сети 380–400 В. Для подключения двигателя мощностью 185 кВт требуется сечение питающих кабелей, соответствующее номинальному току (уточняйте по паспорту модели).


• Условия эксплуатации — преобразователь предназначен для установки в сухих, отапливаемых помещениях. При работе в запылённой или влажной среде требуется дополнительная защита шкафа (степень IP не ниже IP54).


• Комплектация — в базовую поставку входит сам преобразователь с панелью управления. Внешние элементы (дроссели, фильтры, тормозные резисторы) могут потребоваться для специфических режимов работы (частые пуски, торможение с рекуперацией) — их наличие уточняйте отдельно.


• Совместимость — модель поддерживает стандартные асинхронные двигатели с короткозамкнутым ротором. Для двигателей с постоянными магнитами или других типов требуется проверка совместимости.

Практический смысл технических параметров

Мощность 185 кВт и напряжение 400 В определяют, что преобразователь способен управлять двигателями с номинальным током до 330–350 А (зависит от КПД двигателя). Это позволяет использовать его для привода крупных промышленных агрегатов: мощных насосов (до 250–300 кВт по валу), вентиляторов с большим диаметром крыльчатки, компрессоров производительностью десятки кубометров в минуту. Векторное управление обеспечивает стабильную работу даже при резких колебаниях нагрузки — например, при изменении плотности перекачиваемой жидкости или загрузке конвейера. Встроенный ЭМС-фильтр снижает риск ложных срабатываний соседнего оборудования и упрощает прохождение проверок электромагнитной обстановки на объекте.
