Назначение и область применения

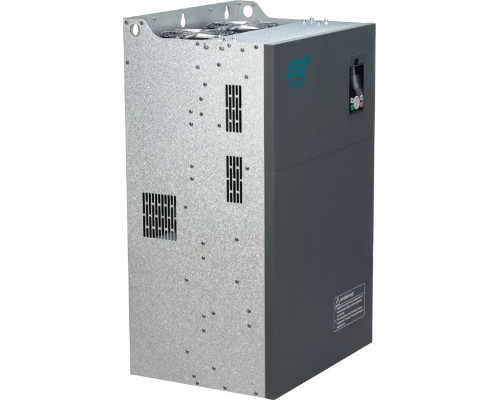

ESQ 770-4T5000G/5600P — это универсальный векторный преобразователь частоты, предназначенный для управления скоростью вращения асинхронных электродвигателей в промышленных условиях. Модель рассчитана на работу с двигателями мощностью до 560 кВт при питании от трехфазной сети 380–400 В. Благодаря высокой выходной мощности, преобразователь подходит для тяжелых режимов эксплуатации: насосные станции, вентиляционные системы, конвейерные линии, компрессорные установки, экструдеры и другое энергоемкое оборудование. Двойное обозначение мощности (G — для постоянной нагрузки, P — для переменной) указывает на возможность работы как в режиме с постоянным моментом (500 кВт), так и с переменным (560 кВт), что расширяет сферу применения.
Ключевые технические особенности
Преобразователь построен на базе векторного управления, что обеспечивает точное регулирование момента и скорости двигателя даже на низких оборотах. Это особенно важно для механизмов, требующих плавного пуска и остановки, а также для поддержания заданного усилия при изменении нагрузки. Устройство поддерживает работу с двигателями стандартной мощности, но при выборе необходимо учитывать, что номинальный ток преобразователя должен соответствовать току подключаемого мотора — превышение может привести к перегрузке инвертора. Рабочее напряжение 400 В означает, что преобразователь рассчитан на сети с напряжением 380–415 В, типичные для промышленных объектов.
Практические возможности и ограничения
- Режимы нагрузки: режим G (500 кВт) предназначен для постоянной нагрузки с высоким пусковым моментом (например, конвейеры, дробилки), режим P (560 кВт) — для нагрузок с вентиляторным или насосным характером, где момент растет пропорционально скорости.
- Плавный пуск и торможение: позволяет исключить гидравлические удары в трубопроводах и механические перегрузки привода, что продлевает срок службы оборудования.
- Защита двигателя: встроенные функции защиты от перегрузки по току, перегрева, короткого замыкания и обрыва фазы снижают риск выхода из строя как преобразователя, так и подключенного мотора.

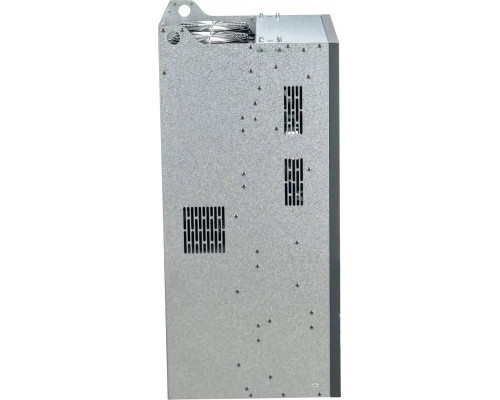

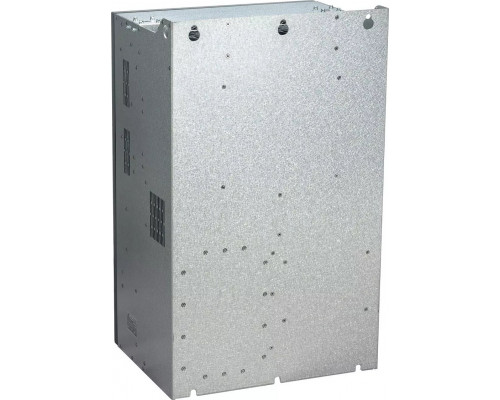

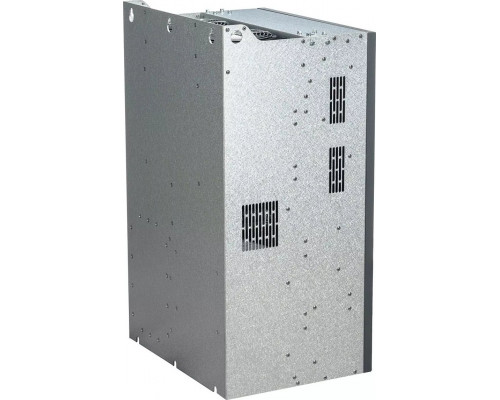

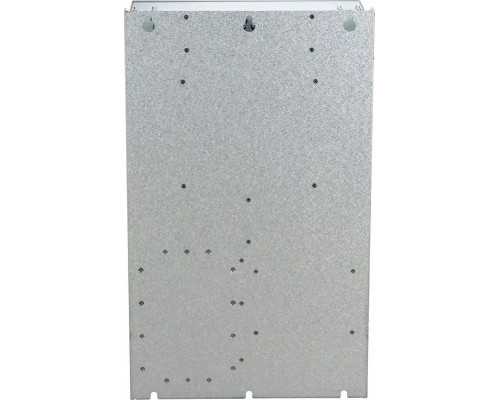

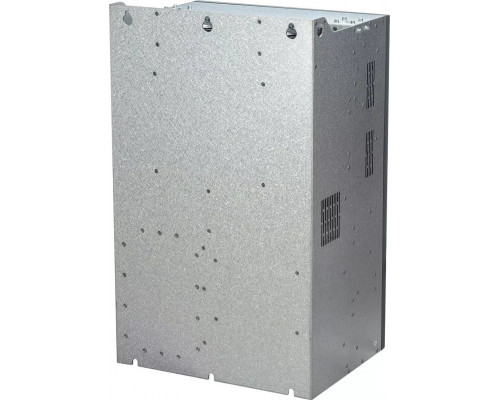

- Ограничения по установке: габариты устройства (725x1045x390 мм) и масса 209 кг требуют прочного крепления на вертикальной поверхности или монтажа в шкафу с достаточным запасом пространства для вентиляции. Рекомендуется обеспечить свободный доступ к клеммам и охлаждающим радиаторам.
На что обратить внимание при выборе
Перед установкой преобразователя необходимо убедиться, что параметры питающей сети (напряжение, частота, мощность короткого замыкания) соответствуют требованиям модели. Для подключения двигателя мощностью 560 кВт потребуется кабель соответствующего сечения и автоматический выключатель с номиналом, рассчитанным на пусковые токи. Также важно учесть, что преобразователь не имеет встроенного фильтра гармоник — при работе в сетях с высокими требованиями к качеству электроэнергии может потребоваться внешний дроссель или фильтр. Устройство предназначено для эксплуатации в сухих, отапливаемых помещениях с температурой окружающего воздуха от -10°C до +40°C; при более высоких температурах необходима принудительная вентиляция или снижение нагрузки.
Конструктивные особенности

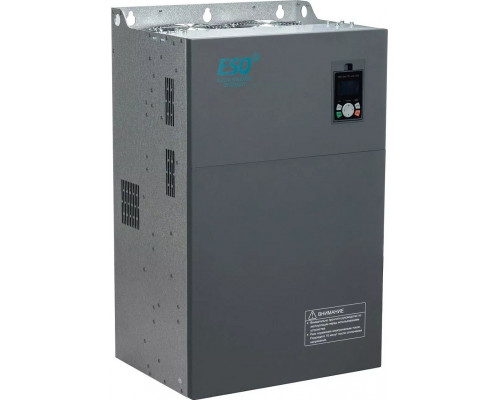

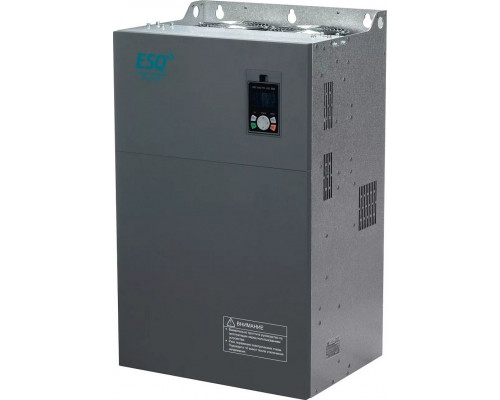

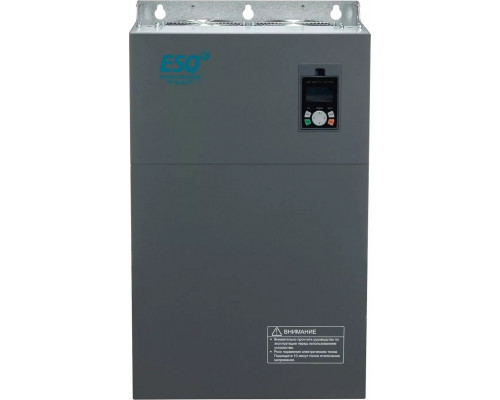

Корпус преобразователя выполнен в металлическом исполнении с защитой от пыли и влаги по стандарту IP20, что допускает установку в закрытых электрощитовых. На лицевой панели расположен цифровой дисплей и кнопки управления для локального запуска и настройки параметров. Для интеграции в системы автоматизации предусмотрены стандартные интерфейсы: аналоговые входы/выходы, дискретные входы, релейные выходы и порт RS-485. Комплектация включает только сам преобразователь — внешние элементы управления, кабели и монтажные аксессуары приобретаются отдельно.
Характеристики
Габариты и вес
