Фильтр ESQ RFI-SN-011 входной ЭМИ 11 кВт, 380В

Назначение и принцип работы

Фильтр ESQ RFI-SN-011 (артикул 08.06.000952) — это входное устройство электромагнитной совместимости, предназначенное для подавления высокочастотных помех, которые генерирует частотный преобразователь (инвертор) мощностью до 11 кВт. При работе преобразователя возникают импульсные помехи, способные распространяться по питающей сети и создавать сбои в работе чувствительного оборудования: контроллеров, датчиков, систем автоматики, измерительных приборов. Данный фильтр устанавливается на входе преобразователя и блокирует передачу этих помех обратно в сеть, обеспечивая стабильную работу всей системы.

Ключевые параметры и их практическое значение

Фильтр рассчитан на номинальное напряжение 400 В (трехфазная сеть 380 В) и мощность 11 кВт. Это означает, что он подходит для защиты преобразователей частоты, соответствующих этим параметрам. Важно учитывать, что фильтр предназначен именно для входной цепи — его задача защищать сеть от помех, создаваемых инвертором, а не наоборот. Устройство не обеспечивает защиту самого преобразователя от скачков напряжения или импульсных перенапряжений — для этих целей требуется отдельный сетевой дроссель или стабилизатор.

Конструктивные особенности и установка

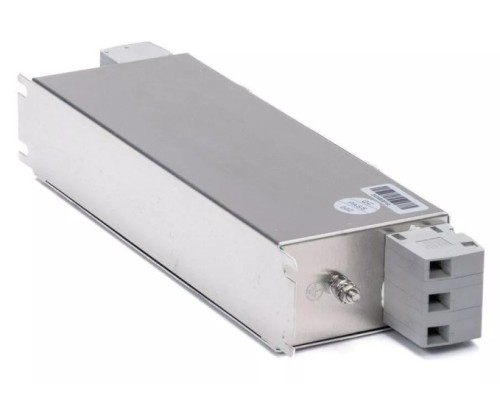

Фильтр выполнен в компактном корпусе с габаритами 310×85×50 мм и весом 5,50 кг. Такие размеры позволяют разместить его в стандартном электрощите или непосредственно рядом с преобразователем. При монтаже следует учитывать, что фильтр должен быть установлен как можно ближе к входным клеммам преобразователя — это минимизирует длину проводников, по которым могут распространяться помехи. Также важно обеспечить надежное заземление корпуса фильтра, так как эффективность подавления помех напрямую зависит от качества заземления.

Совместимость и ограничения

Фильтр ESQ RFI-SN-011 совместим с большинством частотных преобразователей мощностью 11 кВт, работающих от трехфазной сети 380–400 В. Однако перед установкой рекомендуется проверить, что номинальный ток фильтра соответствует току потребления преобразователя — для модели 11 кВт это обычно 20–25 А. Фильтр не предназначен для использования в цепях с тиристорными регуляторами, источниками бесперебойного питания или другими устройствами, создающими несинусоидальные токи — в таких случаях его эффективность может быть снижена.

Что важно учесть при выборе

При подборе фильтра для конкретной системы обращайте внимание на следующие моменты:

• Мощность преобразователя — фильтр должен соответствовать мощности инвертора (11 кВт). Использование фильтра на преобразователь меньшей мощности допустимо, но может быть избыточным; на большую — приведет к перегрузке и выходу фильтра из строя.


• Тип помех — данный фильтр эффективен для подавления симметричных и несимметричных помех в диапазоне частот 150 кГц – 30 МГц. Для защиты от низкочастотных гармоник (например, от работы мощных выпрямителей) требуется дополнительный дроссель.


• Условия эксплуатации — фильтр рассчитан на работу в сухих отапливаемых помещениях. При установке в условиях повышенной влажности или запыленности требуется защитный кожух.


• Комплектация — в поставку входит только сам фильтр. Клеммы, крепежные элементы и соединительные провода приобретаются отдельно.

Итоговая оценка

Фильтр ESQ RFI-SN-011 — это специализированное устройство для обеспечения электромагнитной совместимости в системах с частотными преобразователями мощностью 11 кВт. Его основное преимущество — компактность и простота установки при высокой эффективности подавления высокочастотных помех. Однако для полноценной защиты всей системы может потребоваться комбинация с другими фильтрами и дросселями, в зависимости от конкретных условий эксплуатации и требований к качеству электроэнергии.
