Назначение и сфера применения
Фильтр ESQ DB3AK-5030A представляет собой устройство для подавления электромагнитных помех (ЭМИ), возникающих при работе частотных преобразователей. Основная задача фильтра — снизить уровень высокочастотных помех, которые преобразователь излучает в питающую сеть и окружающее пространство. Это критически важно, если в одной электрической сети или в непосредственной близости от преобразователя находятся чувствительные к помехам устройства: контроллеры, датчики, измерительные приборы, системы автоматики или оборудование связи. Без фильтра помехи могут вызывать сбои в их работе, ложные срабатывания или снижение точности измерений.
Технические параметры и их практический смысл
Модель DB3AK-5030A рассчитана на работу с преобразователями мощностью до 11 кВт и напряжением до 440 В. Это означает, что фильтр подходит для большинства трёхфазных промышленных приводов средней мощности — например, для насосов, вентиляторов, конвейеров или компрессоров. Параметр 440 В указывает на возможность использования в сетях с повышенным напряжением, что актуально для некоторых промышленных объектов.
Фильтр устанавливается на входе питания частотного преобразователя — между сетью и преобразователем. Он не требует дополнительных настроек, работает в пассивном режиме и не влияет на алгоритмы управления двигателем. Важно учитывать, что эффективность подавления помех зависит от правильности монтажа: фильтр должен быть установлен как можно ближе к преобразователю, а соединительные провода — максимально короткими.
Конструктивные особенности и установка

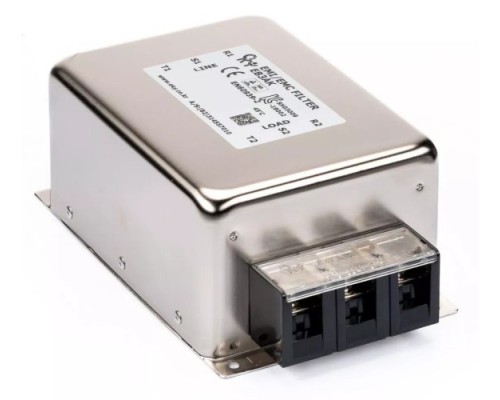

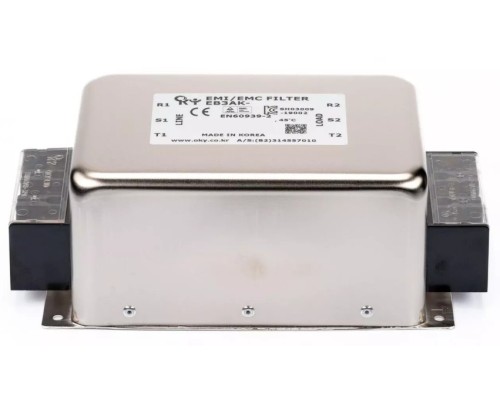

Фильтр выполнен в компактном корпусе с габаритами 176×100×65 мм и весом 1,80 кг. Такие размеры позволяют разместить его в стандартном электрошкафу без значительного увеличения занимаемого пространства. Корпус обеспечивает защиту от внешних воздействий, однако при установке в запылённых или влажных помещениях рекомендуется предусмотреть дополнительную защиту — например, размещение в герметичном шкафу.
При монтаже необходимо обеспечить надёжное электрическое соединение корпуса фильтра с заземляющей шиной. Это обязательное условие для эффективного отвода помех на землю. Также стоит обратить внимание на сечение подключаемых проводов — оно должно соответствовать номинальному току преобразователя, чтобы избежать перегрева контактных соединений.
Ограничения и важные нюансы
Фильтр предназначен исключительно для подавления высокочастотных помех, создаваемых частотным преобразователем. Он не защищает оборудование от импульсных перенапряжений, грозовых разрядов или перегрузок по току — для этих целей требуются отдельные устройства (варисторы, разрядники, автоматические выключатели).
Модель DB3AK-5030A не является универсальной — её эффективность гарантирована только при работе с преобразователями, мощность которых не превышает 11 кВт. Использование фильтра с более мощным приводом может привести к перегреву и выходу устройства из строя. Также не рекомендуется применять фильтр на выходе преобразователя (между преобразователем и двигателем) — для этого существуют специальные дроссели и синус-фильтры.
При выборе фильтра важно учитывать, что степень подавления помех зависит от конкретной модели преобразователя и условий эксплуатации. Для особо чувствительного оборудования может потребоваться дополнительная фильтрация на стороне нагрузки.
Комплектация и готовность к работе
Фильтр поставляется в собранном виде, готов к подключению. В комплект входит само устройство с клеммами для подключения питающих проводов и заземления. Дополнительные крепёжные элементы, кабели или разъёмы не предусмотрены — их необходимо подбирать отдельно в зависимости от способа монтажа и сечения проводов. Перед установкой рекомендуется проверить соответствие маркировки на корпусе заявленным характеристикам.
Характеристики
Габариты и вес
