Назначение и область применения
Фильтр ESQ RFO-SN-110 представляет собой выходное ЭМИ-устройство, разработанное для подавления электромагнитных помех, генерируемых частотным преобразователем мощностью до 110 кВт. Основная задача фильтра — защитить чувствительное оборудование, расположенное в непосредственной близости от привода, от высокочастотных наводок, которые возникают при работе инвертора. Это особенно важно в условиях плотного монтажа, когда рядом с преобразователем находятся контроллеры, датчики, системы автоматики или измерительные приборы. Без фильтра помехи могут вызывать сбои в работе, ложные срабатывания или снижение точности измерений.
Ключевые параметры и их практический смысл
Модель рассчитана на напряжение 400 В и мощность 110 кВт, что соответствует типовым промышленным сетям 380 В. Фильтр устанавливается на выходе частотного преобразователя, между инвертором и двигателем. Он эффективно снижает уровень высокочастотных составляющих в кабеле, питающем электродвигатель, тем самым уменьшая излучаемые помехи и продлевая срок службы подшипников двигателя за счет снижения токов утечки через подшипники.
Важно учитывать, что фильтр не является устройством защиты от короткого замыкания или перегрузки — он выполняет исключительно функцию подавления помех. Для корректной работы требуется правильное заземление корпуса фильтра и соблюдение минимального расстояния между фильтром и преобразователем (обычно не более 0,5–1 метра).
Конструктивные особенности и установка

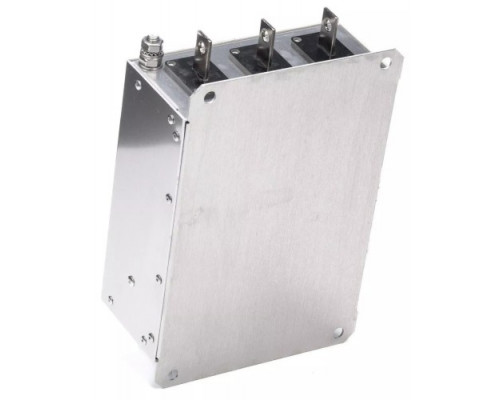

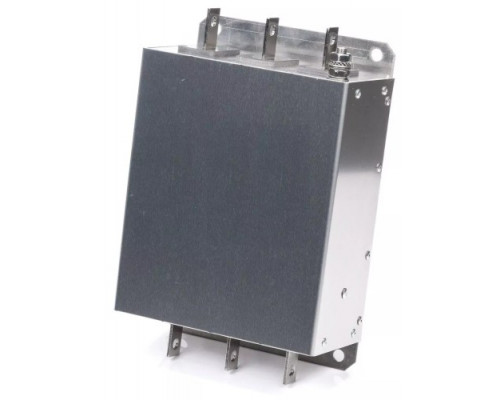

Фильтр имеет компактные габариты: ширина 320 мм, высота 100 мм, глубина 205 мм. Вес устройства составляет 15,50 кг, что характерно для фильтров данного класса — внутри используются ферритовые сердечники и конденсаторы, обеспечивающие подавление помех в широком диапазоне частот. Корпус выполнен в металлическом исполнении, что обеспечивает дополнительное экранирование и защиту от внешних воздействий.
При монтаже следует обратить внимание на необходимость использования кабеля с двойной экранировкой на участке между преобразователем и фильтром, а также на обязательное подключение экрана к заземляющей шине. Фильтр не имеет встроенных клемм для дополнительных опций — все соединения выполняются через стандартные винтовые зажимы под кабель соответствующего сечения.
Ограничения и рекомендации по выбору
Фильтр ESQ RFO-SN-110 предназначен исключительно для работы с трехфазными асинхронными двигателями, управляемыми частотными преобразователями. Он не подходит для использования на входе преобразователя (для этого существуют входные фильтры) или для защиты сетей освещения. При выборе модели необходимо убедиться, что мощность преобразователя не превышает 110 кВт, а номинальное напряжение соответствует 380–400 В. Использование фильтра с преобразователем меньшей мощности допустимо, но нецелесообразно из-за избыточных габаритов и веса.
Также стоит учитывать, что фильтр не обеспечивает полного подавления всех видов помех — он эффективен в диапазоне от 150 кГц до 30 МГц. Для низкочастотных гармоник (до 150 кГц) может потребоваться дополнительный дроссель. При наличии в системе нескольких преобразователей каждый из них должен быть оснащен собственным фильтром — установка одного фильтра на несколько приводов не допускается.
Характеристики
Габариты и вес
