Фильтр ESQ RFI-SN-045 входной ЭМИ 45 кВт, 380В

Назначение и принцип работы

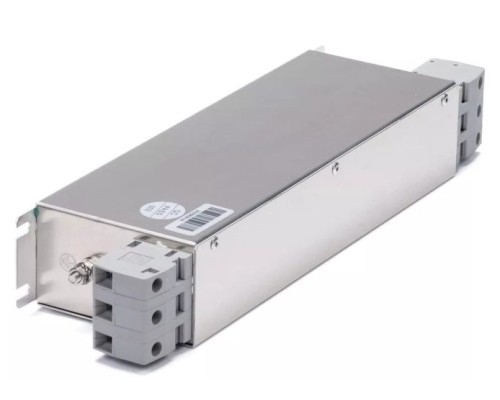

Фильтр ESQ RFI-SN-045 входной эми 45 кВт, 380 В (артикул 08.06.000955) — это помехоподавляющее устройство, предназначенное для установки на входе частотного преобразователя. Его основная задача — снижение уровня электромагнитных помех (ЭМИ), которые неизбежно возникают при работе преобразователя частоты. Эти помехи могут распространяться по питающей сети и излучаться в окружающее пространство, создавая проблемы для чувствительного оборудования, расположенного поблизости: контроллеров, датчиков, систем автоматики, измерительных приборов и устройств связи. Фильтр подавляет как симметричные, так и несимметричные помехи, обеспечивая соответствие требованиям электромагнитной совместимости (ЭМС).

Для каких задач подходит

Модель RFI-SN-045 рассчитана на работу с преобразователями частоты мощностью до 45 кВт и номинальным напряжением 400 В. Она оптимальна для применения в промышленных и коммерческих системах, где требуется защита от помех:

• В станках с ЧПУ, насосных станциях, вентиляционных установках и конвейерных линиях.


• В системах автоматизации зданий (лифты, климатическое оборудование).


• В местах, где частотный преобразователь установлен в одном шкафу или вблизи от слаботочных цепей, контроллеров или датчиков.


• При необходимости соблюдения норм по электромагнитной совместимости (например, для сертификации оборудования).

Сильные стороны и особенности

Фильтр ESQ RFI-SN-045 отличается сбалансированными характеристиками для своей мощности. Ключевые преимущества:

• Подавление помех в широком диапазоне частот. Обеспечивает эффективное снижение как низкочастотных, так и высокочастотных помех, генерируемых ШИМ-модуляцией преобразователя.


• Компактные габариты. При мощности 45 кВт фильтр имеет размеры 317x140x85 мм, что позволяет разместить его в стандартном электрощите или рядом с преобразователем без существенного увеличения занимаемого пространства.


• Надёжная конструкция. Вес 11,50 кг указывает на использование качественных компонентов (дросселей, конденсаторов), способных выдерживать рабочие токи и напряжения без перегрева.


• Простота монтажа. Фильтр подключается последовательно в цепь питания преобразователя (обычно на входе) и не требует сложной настройки.

Практические ограничения и рекомендации

При выборе и эксплуатации фильтра RFI-SN-045 важно учитывать несколько моментов:

• Совместимость по мощности. Фильтр рассчитан на преобразователь до 45 кВт. Использование с менее мощным оборудованием возможно, но нецелесообразно из-за избыточности. Использование с более мощным преобразователем может привести к перегрузке фильтра и выходу из строя.


• Условия эксплуатации. Фильтр предназначен для работы в сухих, отапливаемых помещениях. Не допускается установка в условиях повышенной влажности, запылённости или вибрации без дополнительной защиты.


• Заземление. Для эффективной работы фильтра обязательно надёжное заземление корпуса. Плохое заземление может снизить эффективность подавления помех.


• Комплектация. Фильтр поставляется как отдельное устройство. Клеммы, крепёж и кабели приобретаются отдельно. Перед монтажом убедитесь, что сечение подключаемых проводов соответствует номинальному току фильтра (для 45 кВт при 400 В ориентировочный ток — около 80 А).

Что важно при выборе

При подборе фильтра для конкретного частотного преобразователя обращайте внимание на:

• Мощность и напряжение. Параметры фильтра должны соответствовать или немного превышать параметры преобразователя. В данном случае 45 кВт и 400 В — стандартное сочетание для трёхфазных промышленных приводов.


• Тип помех. Фильтр RFI-SN-045 является входным (устанавливается на входе преобразователя) и подавляет помехи, распространяющиеся по сети. Для подавления помех на выходе (например, для защиты двигателя) требуется выходной фильтр.


• Уровень подавления. Конкретные значения затухания (в дБ) для данной модели не указаны, но для большинства стандартных применений (категория C2 или C3 по IEC 61800-3) его характеристик достаточно. Если требуется повышенная защита (например, для медицинского или лабораторного оборудования), возможно, понадобится фильтр с более высокими показателями.

Фильтр ESQ RFI-SN-045 — это практичное решение для обеспечения электромагнитной совместимости в системах с частотными преобразователями мощностью до 45 кВт. Его использование помогает избежать сбоев в работе чувствительной электроники и продлить срок службы оборудования за счёт снижения уровня помех в питающей сети.
