Назначение и принцип работы

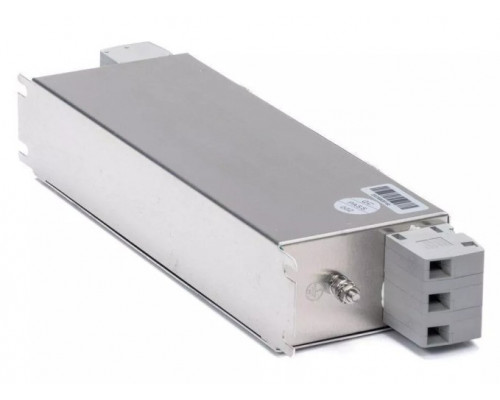

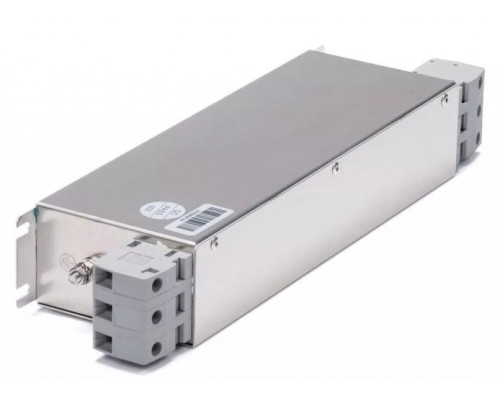

Фильтр ESQ RFI-SN-030 представляет собой входное электромагнитное устройство, предназначенное для подавления высокочастотных помех, возникающих при работе частотных преобразователей. Модель рассчитана на подключение к трехфазной сети 380–400 В и обеспечивает фильтрацию помех на стороне питания. Основная задача фильтра — предотвратить распространение электромагнитных помех по питающей сети, которые могут нарушать работу чувствительного оборудования: контроллеров, датчиков, систем автоматизации, измерительных приборов и устройств связи. Установка фильтра особенно актуальна в условиях плотного монтажа электрооборудования в одном шкафу или на ограниченном пространстве.
Технические параметры и их практический смысл
Фильтр рассчитан на мощность 30 кВт и номинальное напряжение 400 В. Это означает, что он подходит для защиты преобразователей частоты с аналогичной или меньшей мощностью. При выборе важно учитывать, что фильтр должен соответствовать току нагрузки преобразователя — превышение номинальной мощности может привести к перегреву и снижению эффективности фильтрации. Модель ESQ RFI-SN-030 обеспечивает подавление помех в широком диапазоне частот, что позволяет снизить уровень электромагнитного излучения до значений, допустимых стандартами для промышленного оборудования.
Конструктивные особенности и установка
Фильтр выполнен в компактном корпусе с габаритами 290×90×85 мм и весом 5,5 кг. Такие размеры позволяют разместить его в стандартном электрощите или непосредственно рядом с частотным преобразователем. Устройство предназначено для установки на DIN-рейку или монтажную панель. При монтаже важно соблюдать минимальные расстояния до соседних компонентов для обеспечения естественного охлаждения — фильтр выделяет некоторое количество тепла при работе. Подключение выполняется силовыми проводами, сечение которых должно соответствовать току нагрузки. Фильтр не требует дополнительного источника питания и не имеет активных элементов, что обеспечивает его долговечность и надежность.
Совместимость и ограничения
Фильтр ESQ RFI-SN-030 предназначен для использования с трехфазными частотными преобразователями мощностью до 30 кВт. Он не подходит для однофазных сетей или оборудования с другим типом нагрузки. При выборе необходимо учитывать, что эффективность фильтрации зависит от правильного заземления и монтажа — заземляющий проводник должен быть подключен к шине заземления с минимальным сопротивлением. Фильтр не защищает от импульсных перенапряжений или коротких замыканий — для этих целей требуется дополнительная защита. Также стоит обратить внимание, что устройство не является герметичным и не предназначено для установки в условиях повышенной влажности или запыленности без дополнительного кожуха.
Практические рекомендации по выбору
При подборе фильтра для конкретного частотного преобразователя следует ориентироваться на его номинальный ток и мощность. Фильтр ESQ RFI-SN-030 подходит для преобразователей с током до 45–50 А (при напряжении 400 В). Если в системе используются несколько преобразователей, каждый из них должен быть оснащен отдельным фильтром, либо необходимо выбирать фильтр с запасом по току. Установка фильтра обязательна, если преобразователь расположен рядом с чувствительным оборудованием, а также при необходимости соблюдения норм электромагнитной совместимости (ЭМС) для промышленных установок. Фильтр не влияет на работу самого преобразователя, но может незначительно увеличить ток утечки на землю — это следует учитывать при проектировании системы заземления.
Характеристики
Габариты и вес
