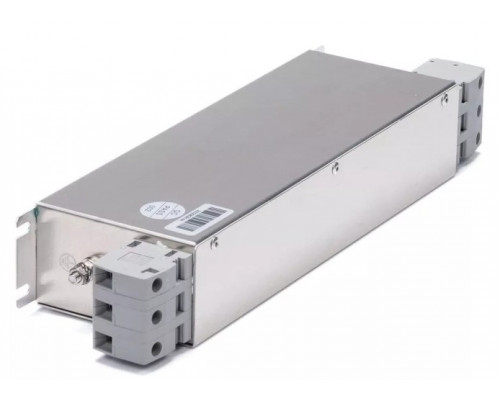

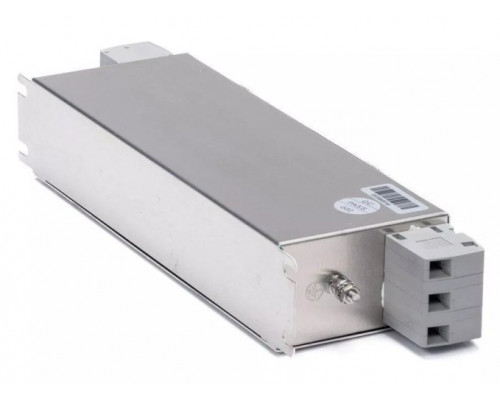

Фильтр ESQ RFO-SN-018 выходной ЭМИ 18.5 кВт, 380В

Назначение и область применения

Фильтр ESQ RFO-SN-018 представляет собой выходное электромагнитное устройство, предназначенное для подавления высокочастотных помех, которые генерирует частотный преобразователь (инвертор) в процессе работы. Помехи возникают из-за импульсного характера выходного напряжения преобразователя и могут распространяться по кабелю двигателя, создавая электромагнитное излучение. Данная модель решает задачу защиты чувствительного оборудования (датчиков, контроллеров, систем связи, измерительных приборов), расположенного в непосредственной близости от привода. Без установки такого фильтра помехи способны вызывать сбои в работе автоматики, ложные срабатывания защит или потерю данных.

Практический смысл характеристик

Мощность 18,5 кВт и номинальное напряжение 400 В (трехфазная сеть 380 В) определяют совместимость фильтра с частотными преобразователями, рассчитанными на работу с асинхронными двигателями аналогичной мощности. Это типовое решение для промышленного оборудования: насосов, вентиляторов, конвейеров, компрессоров и станков. Фильтр устанавливается между выходом преобразователя и двигателем. Важно учитывать, что эффективность подавления помех зависит от длины и типа кабеля двигателя — чем длиннее кабель, тем выше уровень излучений, и тем более необходим качественный фильтр. Данная модель спроектирована для работы в стандартных промышленных условиях при температуре окружающей среды от -10 до +40 °C.

Конструктивные особенности и ограничения

Фильтр выполнен в компактном корпусе с габаритами 310x85x50 мм и весом 5,50 кг, что позволяет размещать его в электрошкафу рядом с преобразователем частоты. Конструкция предусматривает монтаж на DIN-рейку или панель — уточните способ крепления перед установкой. Обратите внимание на следующие моменты:

• Фильтр является пассивным устройством, не требует внешнего питания для работы.


• Он не защищает от синфазных помех по питающей сети — для этого требуется входной сетевой фильтр.


• При подключении необходимо строго соблюдать полярность и сечение проводов (рекомендуется не менее 4-6 мм² для силовых цепей).


• Устройство не предназначено для использования в цепях постоянного тока или с несинусоидальным напряжением, отличным от выхода ШИМ-инвертора.

Что важно учесть при выборе

При подборе фильтра к конкретному преобразователю частоты необходимо проверить соответствие по току: номинальный ток фильтра должен быть не меньше номинального выходного тока инвертора. Для модели RFO-SN-018 на 18,5 кВт типовой номинальный ток составляет около 36-38 А (при 400 В). Также учитывайте, что установка фильтра увеличивает общую длину кабеля между преобразователем и двигателем с точки зрения паразитной емкости, что может потребовать корректировки настроек ШИМ (частоты переключения) для предотвращения перегрева фильтра. При работе на высоких частотах (свыше 8-10 кГц) возможен дополнительный нагрев корпуса — обеспечьте естественную вентиляцию в шкафу.
