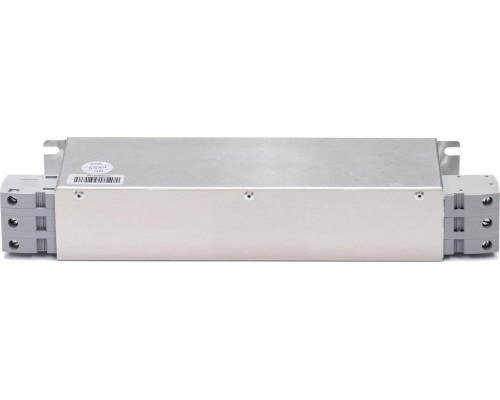

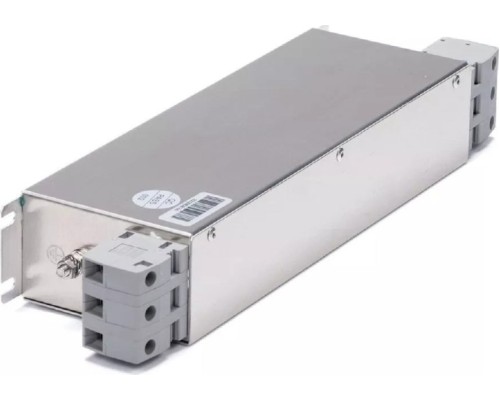

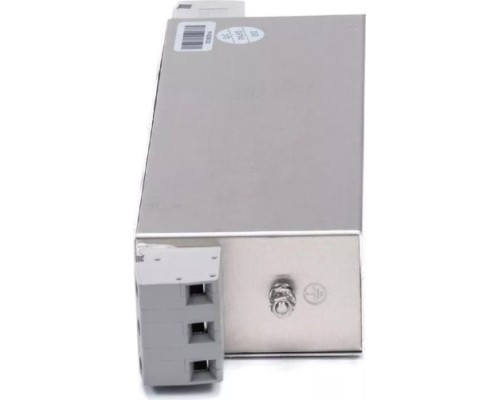

Фильтр ESQ RFI-SN-7d5 входной ЭМИ 7,5 кВт, 380В

Назначение и область применения

Фильтр ESQ RFI-SN-7d5 представляет собой входное устройство электромагнитной совместимости (ЭМИ), предназначенное для подавления кондуктивных помех, генерируемых частотным преобразователем мощностью до 7,5 кВт. Основная задача фильтра — защитить питающую сеть и чувствительное оборудование, расположенное вблизи преобразователя, от высокочастотных помех, которые неизбежно возникают при работе силовых ключей инвертора. Модель рассчитана на трёхфазную сеть с номинальным напряжением 380–400 В.

Практический смысл ключевых параметров

Мощность 7,5 кВт и напряжение 400 В определяют совместимость фильтра с частотными преобразователями соответствующей мощности. Это означает, что устройство способно пропускать рабочий ток, необходимый для питания привода, без перегрева и потерь, при этом эффективно подавляя помехи в широком диапазоне частот. Фильтр устанавливается на входе преобразователя — между питающей сетью и самим частотником. Если ваш привод имеет мощность, близкую к 7,5 кВт, и работает от трёхфазной сети 380–400 В, данная модель подходит по основным электрическим параметрам.

Конструктивные особенности и установка

Фильтр имеет компактные габариты: ширина 251 мм, высота 75 мм, глубина 45 мм. Такие размеры позволяют разместить его в стандартном электрощите или на DIN-рейке, что упрощает интеграцию в существующую систему управления. Вес устройства составляет 5,50 кг, что указывает на использование качественных ферромагнитных материалов и обмоток, обеспечивающих необходимую индуктивность для подавления помех.

При монтаже важно учитывать, что фильтр должен быть установлен максимально близко к входу частотного преобразователя — это повышает эффективность подавления помех. Также необходимо обеспечить надёжное заземление корпуса фильтра, так как от качества заземления напрямую зависит уровень подавления синфазных помех.

Ограничения и рекомендации по выбору

Фильтр ESQ RFI-SN-7d5 является входным устройством — он не предназначен для установки на выходе преобразователя (между частотником и двигателем). Для подавления помех в кабеле двигателя требуется выходной фильтр другого типа. Кроме того, эффективность фильтрации зависит от длины кабеля между преобразователем и двигателем: при длине более 50 метров может потребоваться дополнительный выходной дроссель.

При выборе данной модели убедитесь, что мощность вашего привода не превышает 7,5 кВт, а номинальное напряжение сети соответствует 380–400 В. Использование фильтра с преобразователем меньшей мощности допустимо, но с большей — может привести к перегрузке и выходу устройства из строя. Также стоит учитывать, что фильтр не является устройством защиты от короткого замыкания или перегрузки — для этих целей необходимы автоматические выключатели или предохранители.

Типичные сценарии использования

Фильтр особенно актуален в следующих ситуациях:

• Наличие в одном шкафу управления частотного преобразователя и чувствительной электроники (контроллеры, датчики, измерительные приборы).


• Необходимость соблюдения норм электромагнитной совместимости (ЭМС) при проектировании промышленного оборудования.


• Работа преобразователя вблизи линий связи, аудиоаппаратуры или другого оборудования, подверженного влиянию помех.


• Установка привода в жилом или офисном помещении, где требуется минимизировать влияние на бытовую технику и сети.

Во всех этих случаях фильтр ESQ RFI-SN-7d5 позволяет снизить уровень помех до допустимых значений и обеспечить стабильную работу как самого преобразователя, так и окружающего оборудования.
