Гибкий вал с вибронаконечником CHAMPION C1701 (6/60/М) для CVG424 C1701

Гибкий вал с вибронаконечником CHAMPION C1701 (6/60/М) для CVG424

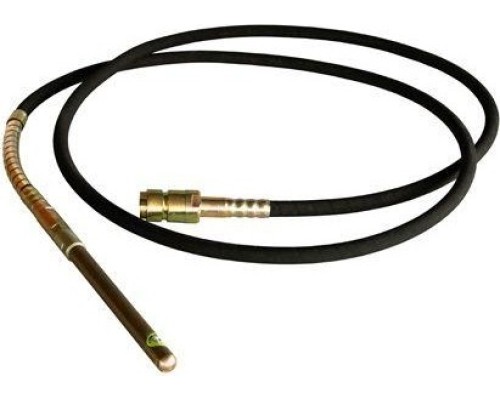

Гибкий вал с вибронаконечником CHAMPION C1701 представляет собой сменную рабочую оснастку, предназначенную для использования с бензиновым вибратором модели CVG424. Этот элемент является ключевым для передачи колебаний от двигателя к бетонной смеси, обеспечивая качественное уплотнение при заливке конструкций. Модель C1701 рассчитана на интенсивную эксплуатацию в условиях строительных площадок, где требуется надежное и эффективное оборудование.

Назначение и область применения

Основная задача гибкого вала с вибронаконечником — глубинное вибрирование бетона. Он используется для удаления воздушных пузырей и равномерного распределения смеси в опалубке, что напрямую влияет на прочность и долговечность монолитных конструкций. Данная модель подходит для работы с бетоном различной подвижности при заливке фундаментов, стен, колонн, перекрытий и других железобетонных элементов. Благодаря длине вала 6 метров, оснастка позволяет обрабатывать участки на значительном удалении от вибратора, не перемещая тяжелый двигатель.

Ключевые особенности и конструкция

Модель C1701 имеет несколько конструктивных параметров, которые определяют ее поведение в работе:

• Длина вала 6 метров — это оптимальный компромисс между радиусом действия и удобством управления. Такой длины достаточно для работы в глубоких опалубках и на объектах с ограниченным доступом, но при этом вал не создает избыточного сопротивления при передаче вращения, что снижает нагрузку на двигатель.


• Диаметр вибронаконечника 60 мм — стандартный размер для уплотнения большинства бетонных смесей с фракцией заполнителя до 40-50 мм. Наконечник такого диаметра обеспечивает достаточную производительность (радиус уплотнения около 300-400 мм) и подходит для армированных конструкций с умеренной плотностью арматуры.


• Тип крепления М — резьбовое соединение, которое должно строго соответствовать посадочному узлу на вибраторе CVG424. Перед установкой важно убедиться в совместимости резьбы, так как нестандартное крепление может привести к поломке или неэффективной передаче колебаний.


• Вес 23.5 кг — значительная масса, которая обусловлена наличием стальной оплетки вала, защитного кожуха и массивного наконечника. Это стоит учитывать при планировании работ: для длительного перемещения оснастки по объекту может потребоваться физическая выносливость оператора.

Практические возможности и ограничения

При выборе данной модели важно понимать ее сильные стороны и границы применимости:

• Вал длиной 6 метров позволяет выполнять вибрирование на глубине до 5-5.5 метров без риска повреждения соединения, но при работе в стесненных условиях (например, в узких траншеях) может потребоваться дополнительная фиксация вала для предотвращения перегибов.


• Диаметр наконечника 60 мм обеспечивает высокую производительность, но не подходит для густоармированных конструкций с шагом арматуры менее 100 мм — в таких случаях лучше использовать наконечники меньшего диаметра (например, 38 или 50 мм).


• Оснастка предназначена исключительно для бензинового вибратора CVG424. Попытки подключить ее к другим моделям или электрическим вибраторам могут привести к несоосности, вибрации или выходу из строя.


• Конструкция вала требует аккуратного обращения: резкие перегибы, работа с перекручиванием или использование на предельной длине (когда вал натянут) ускоряют износ подшипников и оплетки.

На что обратить внимание при эксплуатации

Чтобы оснастка служила долго и без сбоев, стоит учитывать несколько моментов:

• Перед началом работ проверьте целостность защитного кожуха вала и отсутствие повреждений оплетки. Любые трещины или порезы могут привести к попаданию бетонного молочка внутрь.


• Регулярно смазывайте вал через специальные пресс-масленки (если они предусмотрены конструкцией) — это снижает трение и предотвращает перегрев.


• После завершения цикла вибрирования обязательно промывайте наконечник водой, не допуская застывания бетона на его поверхности. Засохшая смесь нарушает балансировку и снижает эффективность.


• Храните вал в распрямленном или аккуратно свернутом состоянии (без острых перегибов) в сухом помещении, чтобы избежать коррозии металлических элементов.

Модель C1701 — это надежный рабочий инструмент для профессионального уплотнения бетона, который при правильной эксплуатации обеспечивает стабильный результат на протяжении многих циклов заливки.
