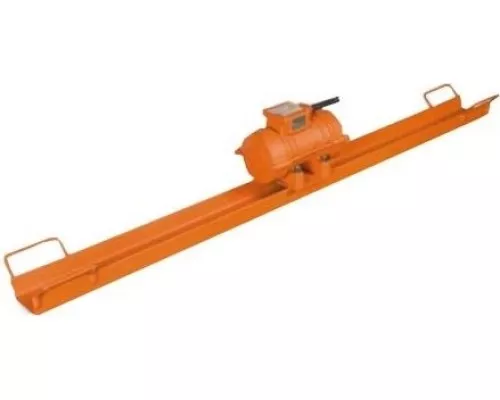

Виброрейка КРАСНЫЙ МАЯК ЭВ-270А 220В, длина 1,7 м

Назначение и область применения

Виброрейка КРАСНЫЙ МАЯК ЭВ-270А 220В длиной 1,7 м (модель ЭВ-270А.00.000-06) — это электрический инструмент для уплотнения и выравнивания бетонной смеси при устройстве монолитных покрытий. Модель ориентирована на бетонирование дорожных оснований, полов в промышленных и складских помещениях, пешеходных зон, отмосток и других горизонтальных поверхностей. Благодаря компактной длине профиля (1,7 м) она подходит для работы на участках средней ширины, в стесненных условиях или при необходимости локального выравнивания.

Конструкция и принцип работы

Виброрейка состоит из двух основных элементов: несущей балки и закрепленного на ней вибратора. В модели ЭВ-270А балка выполнена в виде швеллера — это жесткая металлическая конструкция, которая обеспечивает стабильность профиля при вибрации и позволяет равномерно распределять нагрузку на бетон. Вибратор ИВ-99Е (электромеханический, трехфазный асинхронный двигатель с короткозамкнутым ротором) создает круговые колебания за счет вращения двойных дебалансов на концах вала. Такая схема обеспечивает передачу вибрации на всю длину балки, что уплотняет бетонную смесь без образования пустот и раковин.

Сильные стороны модели

Ключевое преимущество — возможность регулировки вынуждающей силы вибратора. Двойные дебалансы позволяют изменять угол между подвижной и неподвижной частями на обоих концах вала, что дает настройку интенсивности вибрации под конкретную марку бетона, толщину слоя или требуемую степень уплотнения. Это делает инструмент гибким для разных условий: от легкого выравнивания до плотной трамбовки жестких смесей.

Дополнительная особенность — совместимость с регулируемым электронным преобразователем частоты (приобретается отдельно). С его помощью можно плавно менять частоту вибрации от 0 до 1,5 номинальной, что позволяет:

• подбирать оптимальный режим для разных типов бетона;


• ограничивать пусковые токи для снижения нагрузки на сеть;


• экономить электроэнергию за счет точной настройки.

Мощность 0,5 кВт при напряжении 230 В (50 Гц) достаточна для работы с объемом бетона, соответствующим длине профиля 1,7 м. Вес 32 кг делает модель транспортабельной для одного оператора при перемещении по объекту, но требует физической подготовки для длительной работы.

Практические возможности и ограничения

Модель предназначена для работы с бетонными смесями на горизонтальных поверхностях. Длина профиля 1,7 м фиксирована — это максимальная и минимальная длина, что означает отсутствие возможности телескопического расширения. Инструмент подходит для полос шириной до 1,5–1,6 м с учетом перекрытия краев. Для широких площадей потребуется последовательное бетонирование полосами.

Вибратор ИВ-99Е рассчитан на непрерывную работу в условиях стройплощадки, но требует подключения к сети 230 В через кабель с достаточным сечением (рекомендуется 2,5 мм² для длины до 30 м). При использовании преобразователя частоты необходимо учитывать его совместимость по мощности (не менее 0,5 кВт) и типу нагрузки (асинхронный двигатель).

Ограничение: инструмент не предназначен для уплотнения вертикальных или наклонных конструкций, а также для работы с очень жесткими бетонными смесями с осадкой конуса менее 1 см без предварительного подбора режима. При эксплуатации важно контролировать уровень вибрации на рукоятках — для длительной работы рекомендуется использовать виброзащитные перчатки.

На что обратить внимание при выборе

• Длина профиля: 1,7 м — оптимальный вариант для дорожек, отмосток, полов в небольших помещениях. Если планируется бетонирование широких плит или дорог, стоит рассмотреть модели с большей длиной (до 4,2 м в серии ЭВ-270).


• Тип балки: швеллер (ЭВ-270А) жестче, чем конструкция из квадратных труб (ЭВ-270), что снижает прогиб при вибрации и улучшает качество поверхности. Это важно для ответственных покрытий с высокими требованиями к ровности.


• Регулировка вынуждающей силы: возможность настройки дебалансов расширяет диапазон применения. Если планируется работа с разными марками бетона, эта функция будет полезна.


• Электропитание: модель рассчитана на однофазную сеть 220 В, что упрощает подключение на объектах без трехфазного ввода. Однако при использовании преобразователя частоты убедитесь, что он поддерживает однофазный вход и трехфазный выход (для двигателя вибратора).


• Комплектация: в базовой поставке — виброрейка с вибратором ИВ-99Е. Преобразователь частоты, удлинители и дополнительные рукоятки приобретаются отдельно.

Технические нюансы эксплуатации

Перед началом работы проверьте надежность крепления вибратора к балке и состояние дебалансов. Регулировку вынуждающей силы проводите только при отключенном питании. Для достижения равномерного уплотнения перемещайте виброрейку вдоль полосы со скоростью около 1–1,5 м/мин, избегая остановок на одном месте (это может привести к переуплотнению и расслоению смеси). После завершения бетонирования инструмент необходимо очистить от остатков бетона до его застывания — особенно тщательно промыть балку и подшипниковые узлы вибратора.
