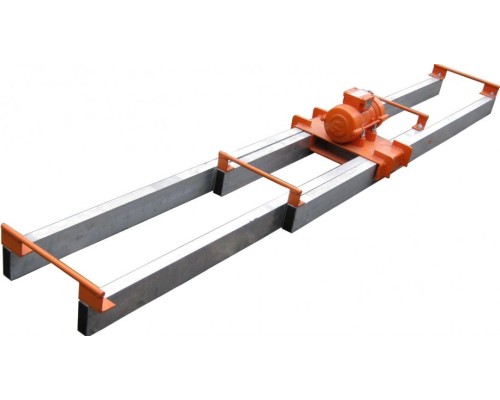

Виброрейка КРАСНЫЙ МАЯК ЭВ-403-03 алюминиевая телескопическая 220 В, 3,05-5,65 м

Назначение и сфера применения

Виброрейка КРАСНЫЙ МАЯК ЭВ-403-03 представляет собой профессиональное оборудование для финишной обработки бетонных поверхностей. Она предназначена для уплотнения, разравнивания и выглаживания бетонной смеси при устройстве монолитных полов, дорожных покрытий, площадок, фундаментов и других горизонтальных конструкций. Модель эффективна на объектах с шириной захвата от 3,05 до 5,65 метра — это позволяет перекрывать как узкие дорожки и ленточные фундаменты, так и широкие пролёты промышленных полов.

Конструкция и принцип работы

Основа виброрейки — раздвижная алюминиевая балка, состоящая из четырёх телескопических труб прямоугольного сечения длиной 3000 мм каждая. С помощью прижимного механизма профиль фиксируется в нужном положении, обеспечивая рабочую длину от 3,05 до 5,65 м. На балке установлен электромеханический вибратор ИВ-99Е с круговыми колебаниями. Вращение дебалансов на валу ротора создаёт вынуждающую силу, которая передаётся на алюминиевый профиль и далее — на бетонную смесь. Конструкция дебалансов двойная: изменяя угол между подвижной и неподвижной частью, можно регулировать амплитуду вибрации, подстраивая интенсивность уплотнения под конкретную марку бетона, подвижность смеси и толщину слоя.

Сильные стороны модели

• Универсальная регулировка длины — телескопический механизм без дополнительных удлинителей позволяет менять ширину захвата в диапазоне 3,05–5,65 м. Это удобно при работе на объектах с разными пролётами: не нужно покупать несколько реек разной длины.


• Электрический привод 230 В — вибратор работает от стандартной однофазной сети (230 В, 50 Гц) мощностью 0,5 кВт. Это избавляет от необходимости использовать генератор или подключать трёхфазное оборудование. Подходит для большинства строительных площадок.


• Регулировка вынуждающей силы — возможность изменять угол между дебалансами позволяет настраивать интенсивность вибрации. Это важно при работе с разными типами бетонных смесей: для жёстких составов требуется более мощное уплотнение, для пластичных — умеренное, чтобы избежать расслоения.


• Совместимость с преобразователем частоты — виброрейка рассчитана на работу с регулируемым электронным преобразователем (приобретается отдельно). Он позволяет изменять частоту вибрации в 1,5 раза от номинальной (50 Гц), что даёт возможность выбирать оптимальный режим, снижать пусковые токи и экономить электроэнергию.


• Алюминиевый профиль — трубы прямоугольного сечения из алюминия обеспечивают лёгкость и коррозионную стойкость. При этом конструкция достаточно жёсткая для равномерной передачи вибрации по всей длине рейки.

Практические возможности и ограничения

Виброрейка ЭВ-403-03 способна качественно уплотнять бетонную смесь слоем до 20–25 см (в зависимости от подвижности смеси и режима вибрации). При работе с более толстыми слоями может потребоваться дополнительное глубинное вибрирование. Максимальная длина профиля 5,65 м означает, что рейка может обрабатывать полосы шириной до 5,65 м, но для работы на больших площадях потребуется последовательное перемещение с перекрытием. Минимальная длина 3,05 м позволяет использовать её в относительно узких проёмах, но для совсем малых участков (менее 3 м) модель не подходит.

Вес оборудования — 60 кг (без упаковки). Это типичный показатель для реек такой длины и мощности. Для перемещения по свежеуложенному бетону требуется два оператора, которые контролируют равномерность движения и угол наклона профиля. При работе с преобразователем частоты важно следить, чтобы частота не выходила за пределы допустимой вынуждающей силы вибратора — это предотвращает перегрузку и преждевременный износ.

Особенности выбора и эксплуатации

• Модель поставляется без регулируемого электронного преобразователя частоты — его нужно заказывать отдельно, если планируется тонкая настройка вибрации или работа в режиме энергосбережения.


• Вибратор ИВ-99Е — классической серии, с круговыми колебаниями. Он надёжен и ремонтопригоден, но при интенсивной ежедневной эксплуатации может потребовать более частого обслуживания по сравнению с вибраторами повышенного ресурса (например, ИВ-05-50, которые также могут устанавливаться на эту рейку).


• Алюминиевый профиль не подвержен коррозии, но требует аккуратного обращения: удары о твёрдые предметы могут привести к деформации труб, что нарушит геометрию рейки и качество уплотнения.


• Перед началом работ необходимо отрегулировать вынуждающую силу вибратора под конкретную бетонную смесь. Неправильная настройка (слишком сильная вибрация для пластичного бетона) может вызвать расслоение и усадку поверхности.


• Для подключения к сети 230 В требуется кабель с сечением жил не менее 1,5 мм² и автомат защиты на 16 А. Удлинители должны быть с заземляющим контактом и минимальной длиной, чтобы избежать падения напряжения.
