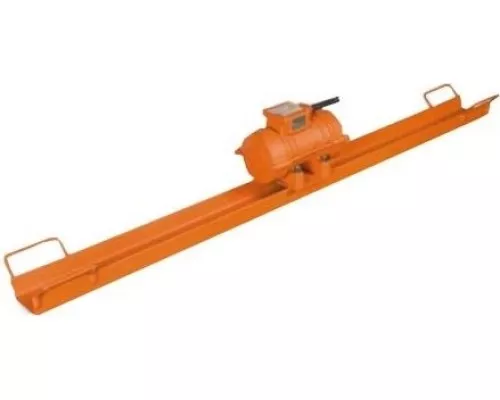

Виброрейка КРАСНЫЙ МАЯК ЭВ-270А 220В, длина 4,2 м

Назначение и сфера применения

Виброрейка КРАСНЫЙ МАЯК ЭВ-270А с длиной профиля 4,2 метра — это профессиональное оборудование для уплотнения и выравнивания бетонной смеси при устройстве монолитных полов, дорожных покрытий, промышленных площадок и других горизонтальных поверхностей. Модель рассчитана на работу с бетоном средней и высокой подвижности, обеспечивая равномерное распределение смеси и удаление воздушных пузырей без расслоения материала. Благодаря значительной длине рабочей балки, инструмент позволяет обрабатывать широкие захватки за один проход, что критически важно при заливке больших площадей.

Конструкция и рабочие характеристики

Основу виброрейки составляет жесткая балка швеллерного типа (модификация ЭВ-270А), которая обеспечивает повышенную продольную устойчивость и минимальное прогибание при работе на длинных пролетах. Такая конструкция предпочтительна для бетонирования ответственных конструкций, где требуется высокая точность геометрии поверхности. В качестве привода используется электромеханический вибратор ИВ-99Е с круговыми колебаниями, работающий от однофазной сети 220 В. Мощность 0,5 кВт достаточна для эффективного уплотнения слоя бетона толщиной до 20-25 см при условии правильного подбора режима вибрации.

Регулировка вынуждающей силы и частота

Вибратор оснащен двойными дебалансами на обоих концах вала ротора, что позволяет регулировать амплитуду колебаний. Изменяя угол между подвижной и неподвижной частями дебалансов, оператор может адаптировать интенсивность вибрации под конкретную марку бетона и толщину слоя. Это особенно важно при работе с жесткими смесями (требуется большая амплитуда) или при финишной обработке поверхности (снижение амплитуды для предотвращения переуплотнения). Модель совместима с внешним регулируемым преобразователем частоты (приобретается отдельно), который позволяет плавно менять частоту вибрации от 0 до 75 Гц. Данная опция дает возможность подбирать оптимальный режим для разных этапов уплотнения, снижать пусковые токи и экономить электроэнергию.

Практические ограничения и особенности эксплуатации

При выборе данной модели важно учитывать следующие аспекты:

• Виброрейка рассчитана на подключение к однофазной сети 220 В частотой 50 Гц. Для работы с преобразователем частоты необходимо убедиться в его совместимости с однофазным двигателем.


• Фиксированная длина профиля 4,2 метра означает, что инструмент не разбирается и не складывается. Это накладывает ограничения на транспортировку и хранение — требуется помещение или транспортное средство соответствующей длины.


• Вес 58 кг (без упаковки) делает перемещение виброрейки по объекту возможным силами двух человек или с использованием подъемных механизмов. Для работы на высоте или в стесненных условиях это может быть существенным фактором.


• Балка швеллерного типа, в отличие от трубчатой, имеет меньшую жесткость на кручение, но большую на изгиб. Это делает модель оптимальной для прямолинейных участков большой протяженности, но менее удобной для криволинейных поверхностей.

Сравнение с модификацией ЭВ-270

Главное отличие модели ЭВ-270А от базовой ЭВ-270 заключается в конструкции рабочей балки. Если у ЭВ-270 балка выполнена из двух квадратных труб, соединенных пластинами, то у ЭВ-270А используется швеллер. Это делает балку более жесткой на изгиб и менее подверженной деформациям при длине 4,2 метра. Для профессионального использования на больших объектах, где важна стабильность геометрии и минимальный провис, модель ЭВ-270А является более предпочтительным выбором.
