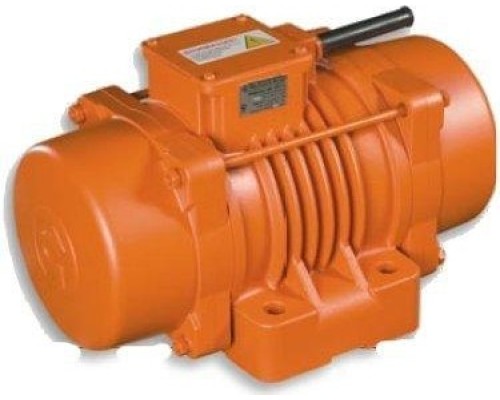

Вибратор общего назначения КРАСНЫЙ МАЯК ИВ-107А 380В

Назначение и область применения

Вибратор общего назначения КРАСНЫЙ МАЯК ИВ-107А 380В (ИВ-107А.00.000-26) — это промышленный электромеханический прибор, предназначенный для создания вибрации в сыпучих и вязких средах. Модель рассчитана на работу в составе виброоборудования: бункеров, питателей, грохотов, виброжелобов, формовочных столов и установок для уплотнения бетонных смесей. Благодаря регулируемой вынуждающей силе от 9,9 до 20 кН, вибратор подходит для задач средней и высокой интенсивности — от обезвоживания пищевых продуктов до выгрузки слежавшихся стройматериалов и гранулирования сыпучих компонентов.

Конструктивные особенности и надежность

Вибратор построен на базе асинхронного электродвигателя с короткозамкнутым ротором, адаптированного к постоянным вибрационным нагрузкам. Статорная обмотка усилена для сохранения целостности изоляции при длительной работе в условиях тряски. Корпус выполнен из литого чугуна или алюминия — материал обеспечивает жесткость крепления и отвод тепла. Вал ротора опирается на подшипники, рассчитанные на восприятие радиальных и осевых усилий от дебалансов. Регулируемые дебалансные узлы закрыты защитными кожухами, что предотвращает травмы и попадание загрязнений. Клеммная коробка оснащена панелью для подключения кабеля питания 400 В (380 В в трехфазной сети) с частотой 50 Гц.

Регулировка вынуждающей силы и режимы работы

Вынуждающая сила регулируется изменением взаимного положения дебалансов на валу. Минимальный статический момент 10 кг·см соответствует силе 9,9 кН, максимальный 20 кг·см — 20 кН. Это позволяет адаптировать вибратор под конкретную задачу: для легкого встряхивания или интенсивного уплотнения. Частота колебаний фиксированная — 3000 колебаний в минуту (50 Гц при двухполюсном исполнении). Важно: вибратор создает круговые колебания. Для получения направленных (линейных) колебаний необходимо устанавливать два одинаковых вибратора на одной плите с параллельными валами и противоположным направлением вращения. При этом статические моменты обоих вибраторов суммируются.

Практические возможности и ограничения

Модель ИВ-107А.00.000-26 потребляет 1,5 кВт и весит 40 кг (в упаковке 48 кг). Это компактный, но мощный агрегат, который монтируется на вибромеханизм через усиленные крепежные элементы. При выборе учитывайте:

• Необходимость трехфазной сети 380–400 В с частотой 50 Гц — для однофазной сети модель не подходит.


• Регулировка силы выполняется только механически, при остановленном двигателе — для оперативной смены режима потребуется доступ к дебалансам.


• Для направленной вибрации требуется парная установка с противоположным вращением — это увеличивает общую массу и стоимость монтажа.


• Вес 40 кг требует надежного крепления к несущей конструкции — проверьте прочность рамы или плиты перед установкой.

Что важно при выборе

Вибратор КРАСНЫЙ МАЯК ИВ-107А 380В подходит для непрерывной работы в промышленных условиях. Обратите внимание на диапазон вынуждающей силы: если ваша задача требует точной настройки в пределах 9,9–20 кН, модель обеспечит гибкость. Для задач с силой ниже 9,9 кН или выше 20 кН потребуется другой типоразмер. Также учитывайте, что вибратор не имеет встроенной защиты от перегрузок — рекомендуется использовать внешнее реле или частотный преобразователь, если требуется плавный пуск или контроль тока. При монтаже обеспечьте свободный доступ к клеммной коробке и дебалансным узлам для обслуживания.
