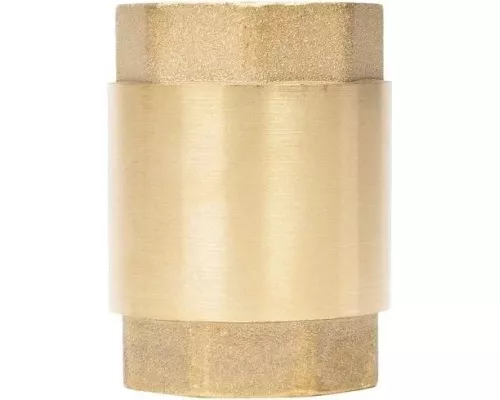

Клапан обратный магистральный латунный ДЖИЛЕКС 1 9009

Назначение и принцип работы

Клапан обратный ДЖИЛЕКС 1 (модель 9009) — это латунное устройство, которое автоматически перекрывает трубопровод при изменении направления потока воды. Основная задача клапана — защитить систему водоснабжения от обратного тока, который может возникнуть при падении давления, отключении насоса или аварийных ситуациях. В отличие от запорной арматуры, этот клапан работает без участия человека: при движении воды в нужном направлении он открывается, при остановке или реверсе — закрывается под действием пружины и собственного веса.

Конструктивные особенности и материалы

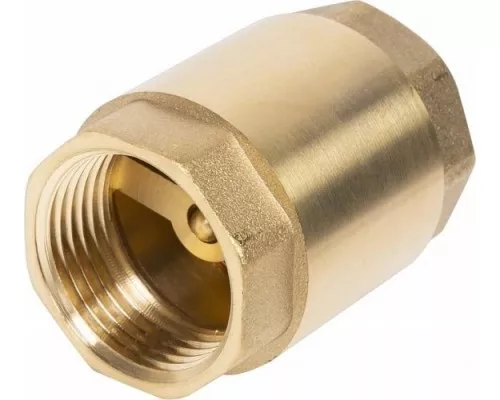

Корпус выполнен из латуни — коррозионностойкого сплава, устойчивого к образованию накипи и механическим повреждениям. Латунь обеспечивает долговечность даже при постоянном контакте с водой, а также сохраняет герметичность резьбовых соединений при перепадах температур. Внутренний механизм включает подпружиненный затвор, который обеспечивает быстрое срабатывание без заеданий. Максимальное рабочее давление — 10 бар, что соответствует стандартным параметрам бытовых и полупрофессиональных систем водоснабжения.

Практические возможности и ограничения

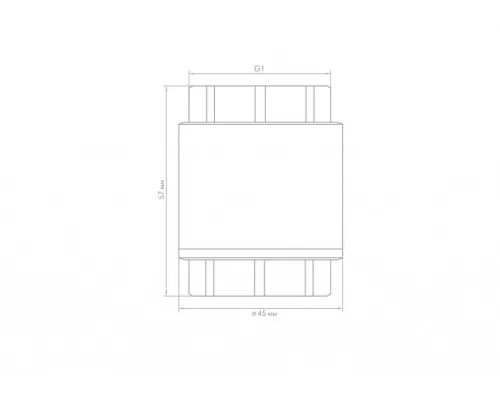

Модель рассчитана на работу с холодной водой (до +40 °C). Это накладывает ограничение на использование в системах горячего водоснабжения или отопления — для таких сред потребуется термостойкая арматура. Диаметр присоединения — 1 дюйм (25 мм), что делает клапан совместимым с большинством магистральных трубопроводов в частных домах и квартирах. Резьбовое соединение позволяет монтировать устройство без сварки, что упрощает установку и демонтаж для обслуживания.

Совместимость и монтаж

Клапан подходит для труб с наружным диаметром до 32 мм. При выборе важно учитывать, что резьба должна соответствовать стандарту 1 дюйм — это универсальный размер для бытовых систем. Установка возможна как на горизонтальных, так и на вертикальных участках, но рекомендуется ориентировать клапан по стрелке на корпусе, указывающей направление потока. Обратите внимание: клапан не предназначен для работы с загрязнённой водой или средами с взвешенными частицами — перед ним желательно установить фильтр механической очистки.

Ключевые параметры для выбора

• Материал: латунь — устойчивость к коррозии и долгий срок службы.


• Присоединительный размер: 1 дюйм (25 мм) — стандарт для магистральных труб.


• Максимальное давление: 10 бар — подходит для большинства автономных и централизованных систем.


• Рабочая среда: только холодная вода (до +40 °C).


• Тип присоединения: резьбовой — простой монтаж без специального инструмента.

Особенности эксплуатации

Клапан не требует регулярного обслуживания, но при длительном простое системы (например, в зимний период) рекомендуется демонтировать устройство для предотвращения замерзания остатков воды внутри корпуса. При установке учитывайте, что клапан создаёт небольшое гидравлическое сопротивление — это важно для систем с низким давлением. Модель 9009 не оснащена дренажным отверстием или ручным приводом, поэтому для аварийного перекрытия потребуется дополнительная запорная арматура на участке.
