Назначение и принцип работы
Расширительный бак ДЖИЛЕКС 10 л цилиндрический 7810 — это компенсационный элемент закрытых систем отопления. Его основная задача — принимать избыток теплоносителя, который образуется при нагреве воды и её тепловом расширении. Без такого бака давление в системе может превысить допустимые значения, что приведёт к срабатыванию предохранительных клапанов, протечкам или повреждению котла и радиаторов. Модель рассчитана на работу в автономных системах отопления частных домов и квартир с принудительной циркуляцией.
Конструктивные особенности и параметры

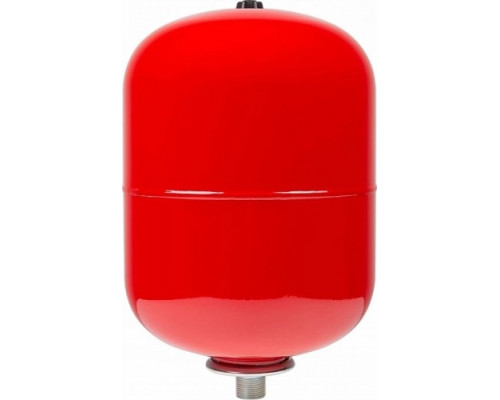

Бак выполнен в цилиндрической форме, что обеспечивает равномерное распределение давления внутри корпуса. Внутри установлена мембрана, разделяющая воздушную и водяную камеры. При нагреве теплоноситель поступает в водяную камеру, сжимая воздух с другой стороны мембраны — это компенсирует расширение. Корпус изготовлен из стали, устойчивой к коррозии, и окрашен для дополнительной защиты.
Основные характеристики модели:
- Емкость 10 литров — достаточный объём для систем отопления мощностью до 10–12 кВт (при стандартном температурном режиме). Подходит для небольших домов, дач или квартир с индивидуальным отоплением.
- Максимальное рабочее давление 5 бар — это стандартный показатель для бытовых систем отопления. Бак выдерживает давление, которое редко превышает 3–4 бара в закрытых контурах, но запас прочности обеспечивает надёжность при скачках.

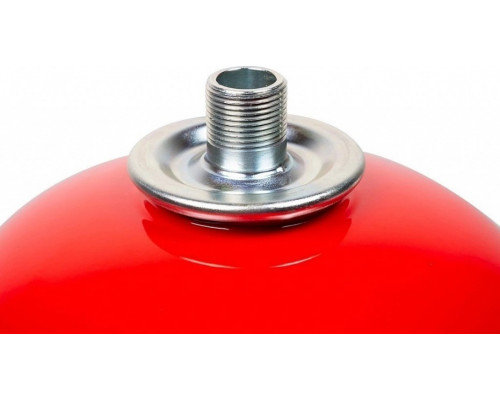

- Диаметр штуцера 3/4 дюйма — распространённый присоединительный размер, совместимый с большинством трубопроводов и фитингов. Подключение выполняется через резьбовое соединение, обычно с использованием американки или сгона.

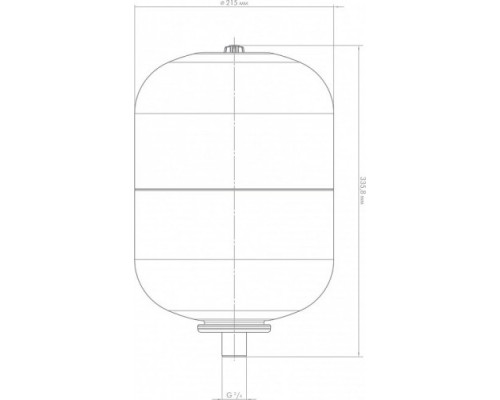

- Габариты: 215×328 мм — компактные размеры позволяют разместить бак на стене рядом с котлом. Высота 0 мм в данных указана некорректно, фактически высота бака составляет 328 мм (вертикальная ориентация).
- Вес 2,6 кг — лёгкая конструкция, не требующая усиленного крепления. Монтаж выполняется на кронштейн или непосредственно на стену.
Практические возможности и ограничения
Модель 7810 предназначена исключительно для закрытых систем отопления с принудительной циркуляцией (с насосом). Она не подходит для открытых систем, где расширительный бак сообщается с атмосферой. Также бак не рассчитан на системы водоснабжения — для этих целей используются гидроаккумуляторы с другой конструкцией мембраны.
При выборе учитывайте, что объём бака должен составлять примерно 10% от общего объёма теплоносителя в системе. Для 10-литрового бака это соответствует системе объёмом до 100 литров. Если объём системы больше, потребуется бак большей ёмкости или установка дополнительного расширительного бака.
Перед установкой необходимо проверить и при необходимости отрегулировать давление в воздушной камере бака (обычно 1,2–1,5 бара). Это делается через золотник, расположенный на корпусе. Давление в воздушной камере должно быть на 0,2–0,3 бара ниже рабочего давления в системе.
На что обратить внимание при эксплуатации
Бак поставляется без предустановленного давления в воздушной камере — его нужно настроить перед подключением. Регулярно проверяйте состояние мембраны: если из воздушного клапана начинает капать вода, мембрана повреждена и требует замены. Модель не предусматривает замену мембраны отдельно — при выходе из строя потребуется замена всего бака. Устанавливайте бак в доступном месте для обслуживания, но избегайте прямого нагрева от котла или труб.
Характеристики
Габариты и вес
