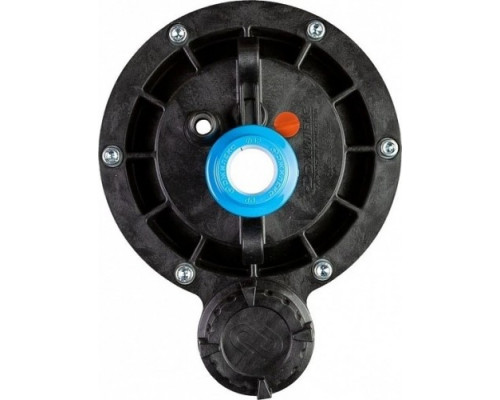

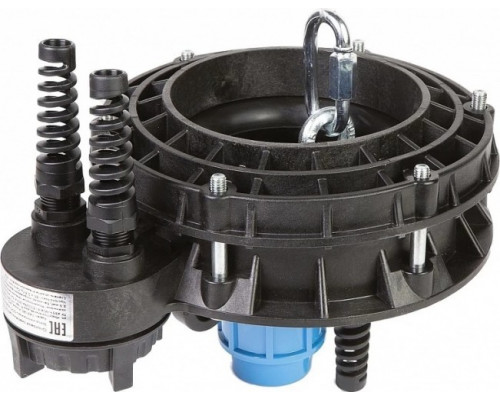

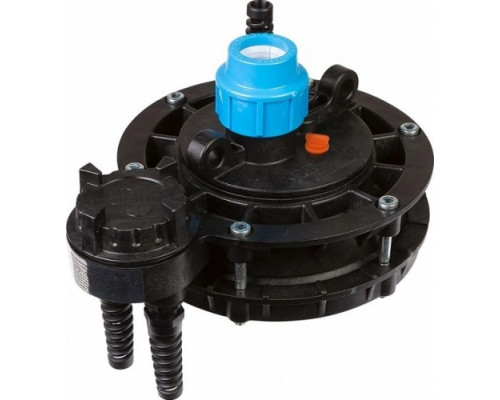

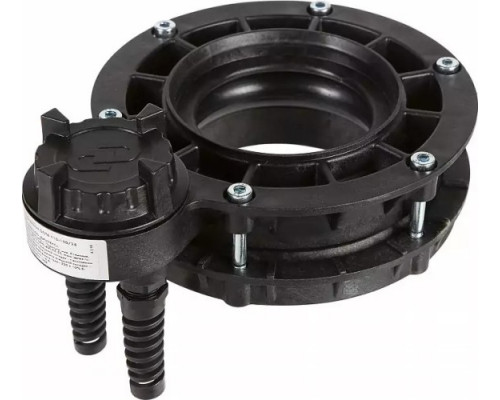

Оголовок скважинный ДЖИЛЕКС ОСПБ 110-130/32 с базовой частью 6016

Назначение и принцип работы

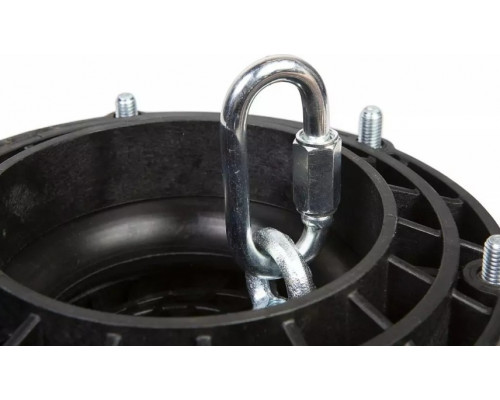

Оголовок скважинный ДЖИЛЕКС ОСПБ 110-130/32 с базовой частью 6016 — это узел для герметизации устья скважины и фиксации питающего кабеля и водоподъемной трубы. Он выполняет две ключевые задачи: предотвращает попадание в скважину поверхностных вод, пыли и мусора, а также обеспечивает надежное крепление напорной магистрали (трубы ПНД 32 мм) и страховочного троса насоса. Базовая часть 6016 входит в комплект и представляет собой опорную пластину с центральным отверстием и крепежными элементами, которая монтируется на обсадную трубу.

Совместимость с обсадными трубами

Модель рассчитана на обсадные трубы с внутренним диаметром от 110 до 130 мм — это наиболее распространенный диапазон для бытовых скважин на песок и известняк. Оголовок фиксируется на трубе с помощью резинового уплотнительного кольца и стяжных болтов, которые равномерно прижимают корпус к стенкам. Важно: перед установкой убедитесь, что обсадная труба не имеет деформаций, заусенцев или значительных отклонений от круглой формы — это может нарушить герметичность. При диаметре трубы менее 110 мм или более 130 мм оголовок не подойдет.

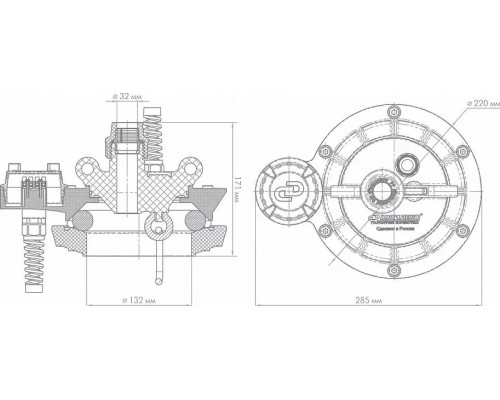

Конструкция и материалы

Корпус оголовка выполнен из ударопрочного пластика (полипропилена или АБС-пластика), устойчивого к коррозии и воздействию влаги. Пластик не ржавеет, не выделяет вредных веществ в воду и не требует дополнительной антикоррозийной обработки. Однако он менее стоек к механическим нагрузкам, чем металлические аналоги — не используйте оголовок как опору для тяжелого оборудования или при монтаже с чрезмерным усилием затяжки болтов. Вес изделия — 3 кг, что упрощает установку в одиночку.

Подключение напорной магистрали

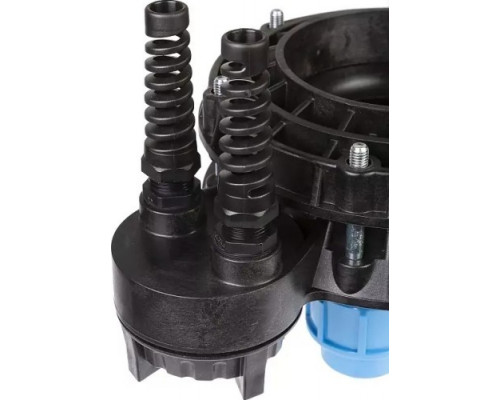

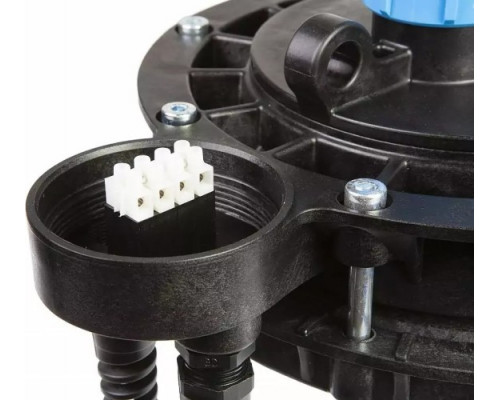

Диаметр выходного патрубка для подключения магистрали — 32 мм (наружный). Это стандартный размер для большинства бытовых насосов и труб ПНД, используемых в системах водоснабжения частных домов. Соединение резьбовое, что позволяет надежно закрепить трубу с помощью муфты или фитинга. Обратите внимание: оголовок не комплектуется переходниками на другие диаметры — если ваша магистраль имеет сечение 25 мм или 40 мм, потребуется дополнительный переходник. Диаметр соединения для кабеля насоса — 32 мм, через него пропускается электрический кабель и страховочный трос, после чего отверстие герметизируется резиновой втулкой.

Особенности монтажа и эксплуатации

Оголовок предназначен для скважин, где насос крепится на тросе или кабель-тросе, а напорная труба фиксируется в центральном отверстии. Базовая часть 6016 упрощает центровку и снижает риск перекоса трубы. При установке важно обеспечить свободный проход кабеля и троса через уплотнитель — не пережимайте их, чтобы не повредить изоляцию. Оголовок не подходит для скважин с большим дебитом (более 3-4 м³/ч) — пластиковый корпус может не выдержать высокого давления при интенсивном водоотборе. Также он не рассчитан на агрессивные химические среды или воду с высокой температурой (выше +40°C).

Практические ограничения

Модель ОСПБ 110-130/32 не предназначена для артезианских скважин глубиной более 50 метров — при большой глубине возрастает нагрузка на крепление и уплотнитель. Не используйте ее в скважинах с обсадной трубой из нержавеющей стали или с тонкостенной пластиковой трубой (толщина стенки менее 3 мм) — возможно повреждение уплотнительного кольца. Регулярно проверяйте состояние резиновых уплотнителей: при потере эластичности или появлении трещин герметичность нарушается, что может привести к подсосу воздуха и снижению производительности насоса.
