Назначение и принцип работы
Расширительный бак ДЖИЛЕКС 7806 объемом 6 литров — это герметичный компенсационный резервуар для закрытых систем отопления. Его основная задача — принимать избыток теплоносителя, который образуется при нагреве воды и её тепловом расширении. Без такого бака давление в системе может превысить критические значения, что приведет к срабатыванию предохранительного клапана, протечкам или повреждению котла и радиаторов. Модель рассчитана на работу в бытовых системах отопления частных домов и квартир с принудительной циркуляцией.
Конструктивные особенности и практические параметры

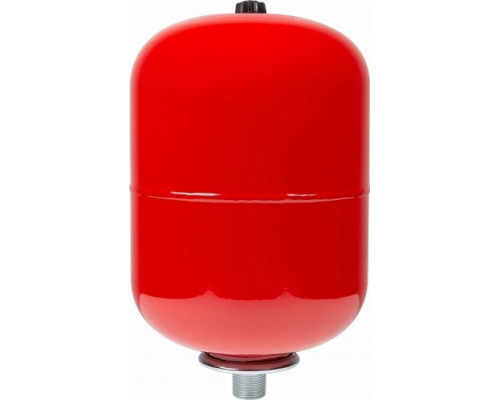

Бак выполнен в цилиндрической форме, что обеспечивает равномерное распределение нагрузки на корпус и устойчивость к давлению. Внутри установлена эластичная мембрана, разделяющая водяную и воздушную камеры. При повышении давления в системе мембрана деформируется, и лишняя вода поступает в бак, сжимая воздух в верхней части. При остывании теплоносителя вода возвращается обратно в контур.
Ключевые характеристики, определяющие возможности модели:
- Емкость 6 литров — оптимальный объем для систем отопления с небольшим количеством теплоносителя (до 60-80 литров). Подходит для котлов мощностью до 20-24 кВт, типичных для квартир и небольших домов. Для более крупных систем потребуется бак большего объема.
- Максимальное рабочее давление 5 бар — запас прочности, достаточный для большинства бытовых систем отопления, где рабочее давление обычно не превышает 2-3 бар. Это позволяет использовать бак в системах с высокими температурами и давлением.

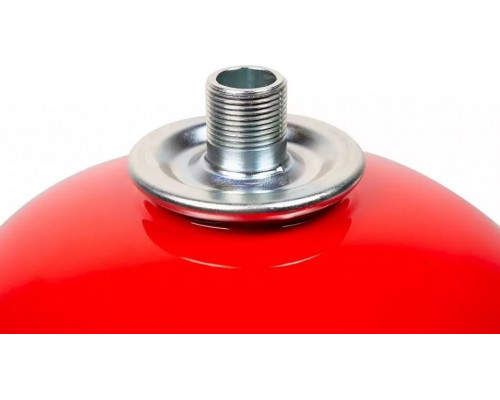

- Диаметр штуцера 3/4 дюйма — стандартный присоединительный размер для подключения к трубопроводу отопления. Подходит для прямого монтажа на трубу или через гибкую подводку. Обратите внимание: бак поставляется без фитингов и кранов — их нужно приобретать отдельно.

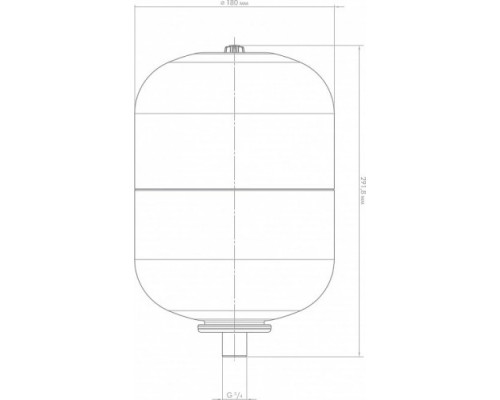

- Вес 1.9 кг и габариты (284×180 мм) — компактные размеры позволяют разместить бак на стене рядом с котлом или в техническом помещении. Цилиндрическая форма упрощает монтаж в ограниченном пространстве.
На что обратить внимание при установке и эксплуатации

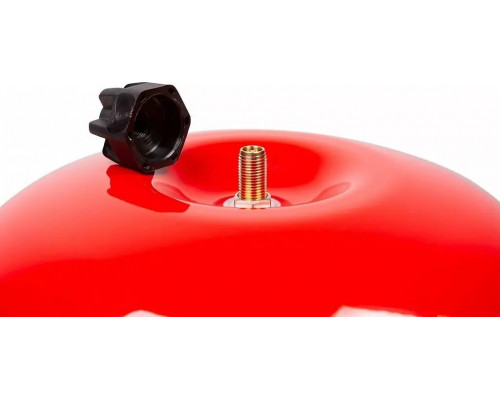

Перед подключением бака необходимо проверить и отрегулировать давление в воздушной камере. Оно должно быть на 0,2-0,3 бар ниже рабочего давления в системе отопления. Для этого используется золотник, расположенный на корпусе бака. Регулировка выполняется обычным автомобильным насосом.
Бак монтируется на подающем или обратном трубопроводе, но обязательно до циркуляционного насоса (если смотреть по ходу движения теплоносителя). Это предотвращает гидроудары и обеспечивает корректную работу всей системы. При установке убедитесь, что штуцер направлен вниз или в сторону — это облегчает обслуживание и предотвращает завоздушивание.
Модель рассчитана на использование только в системах отопления с водой или неагрессивными теплоносителями (антифризы на основе пропиленгликоля). Не допускается применение в системах горячего водоснабжения или с агрессивными химическими составами.
Ограничения и рекомендации по выбору
Объем 6 литров — начальный уровень для бытовых систем. Если общий объем теплоносителя превышает 80 литров, или котел имеет встроенный расширительный бак меньшего объема, рекомендуется установка дополнительного бака большей емкости (12, 18 или 24 литра). Также учтите, что бак не комплектуется кронштейном для крепления к стене — его нужно приобретать отдельно или использовать напольную установку на ровной поверхности.
При выборе обращайте внимание на материал мембраны: в данной модели используется EPDM-каучук, устойчивый к высоким температурам (до 100°C) и совместимый с большинством теплоносителей. Ресурс мембраны зависит от качества воды и частоты циклов нагрева-остывания, но при правильной эксплуатации составляет не менее 5-7 лет.
Характеристики
Габариты и вес
