Бак расширительный ДЖИЛЕКС 50 л цилиндрический

Назначение и принцип работы

Расширительный бак ДЖИЛЕКС 50 л цилиндрический 7750 — это компенсационный элемент закрытых систем отопления и водоснабжения. Его основная задача — принимать избыток теплоносителя, который образуется при нагреве воды и её тепловом расширении. Без такого бака давление в замкнутом контуре может превысить допустимые значения, что приведёт к срабатыванию предохранительного клапана, протечкам или повреждению оборудования. Данная модель рассчитана на системы с рабочим давлением до 6 бар, что соответствует большинству бытовых и полупрофессиональных отопительных контуров.

Конструктивные особенности и практический смысл

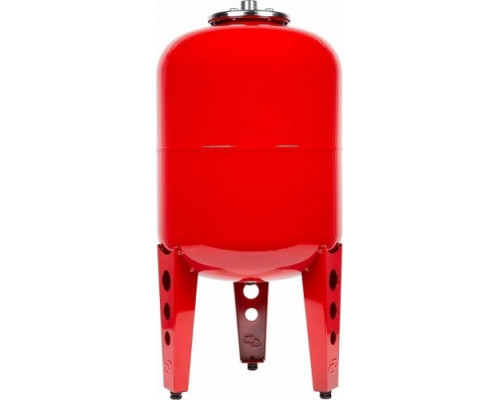

Бак имеет цилиндрическую форму, что обеспечивает равномерное распределение нагрузки на корпус и устойчивость к перепадам давления. Внутри установлена мембрана, разделяющая воздушную и водяную камеры — именно она принимает на себя расширяющуюся жидкость. Объём 50 литров позволяет обслуживать системы отопления средней площади: ориентировочно до 200–250 м² при стандартных параметрах (температура теплоносителя до 85–90 °C, антифриз или вода).

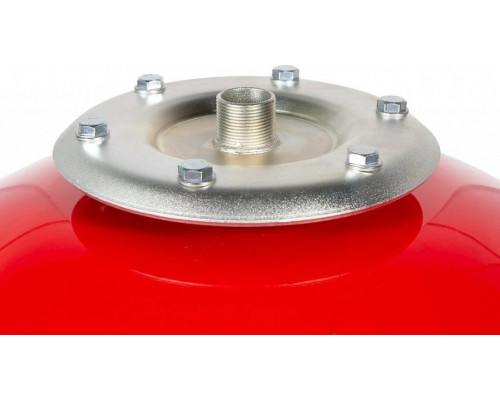

Диаметр штуцера 1 дюйм — это распространённый стандарт для подключения к магистралям отопления и водоснабжения. Такое соединение обеспечивает достаточную пропускную способность и совместимость с большинством трубопроводов, фитингов и запорной арматуры. При монтаже важно учитывать, что бак устанавливается на обратной линии перед циркуляционным насосом — это снижает нагрузку на мембрану и продлевает срок службы устройства.

Ограничения и особенности эксплуатации

Максимальное рабочее давление 6 бар — это стандартный показатель для закрытых систем отопления частных домов. Однако если в вашей системе предусмотрено давление выше (например, в высотных зданиях или промышленных контурах), данная модель не подойдёт. Также стоит учитывать, что бак не предназначен для систем питьевого водоснабжения — он рассчитан на техническую воду или антифриз. Перед установкой необходимо проверить и отрегулировать давление в воздушной камере (обычно 1,5 бар), иначе эффективность компенсации расширения снизится.

Габариты бака (350 мм в длину и 728 мм в ширину) указывают на его горизонтальное или вертикальное размещение — уточните ориентацию подключения в инструкции. Вес 10,2 кг делает монтаж возможным без специального оборудования, но требует надёжного крепления к стене или полу, особенно при заполнении системы водой (вес увеличится на массу теплоносителя).

На что обратить внимание при выборе

• Объём системы. 50-литровый бак подходит для систем с общим объёмом теплоносителя до 200–250 литров (в зависимости от температуры нагрева и типа жидкости). Если объём больше, потребуется бак большей ёмкости или установка дополнительного расширительного бака.


• Тип теплоносителя. Модель совместима с водой и антифризами на основе этиленгликоля или пропиленгликоля. При использовании антифриза коэффициент расширения выше, поэтому фактический запас по объёму должен быть увеличен на 10–15%.


• Качество мембраны. Производитель ДЖИЛЕКС использует мембраны из EPDM (этилен-пропиленовый каучук) — материал стоек к перепадам температур и химическому воздействию, но не переносит контакта с маслами и нефтепродуктами.


• Условия эксплуатации. Бак рассчитан на температуру теплоносителя до +100 °C (кратковременно) и рабочую температуру до +70 °C. Не допускается установка в непосредственной близости от источников открытого огня или нагревательных элементов без теплоизоляции.

Таким образом, расширительный бак ДЖИЛЕКС 50 л цилиндрический 7750 — это надёжное решение для компенсации теплового расширения в закрытых системах отопления частных домов, дач или небольших коммерческих объектов. Его параметры (объём, давление, тип подключения) соответствуют стандартным бытовым контурам, а простота конструкции позволяет выполнить монтаж и обслуживание без привлечения специалистов при наличии базовых навыков.
