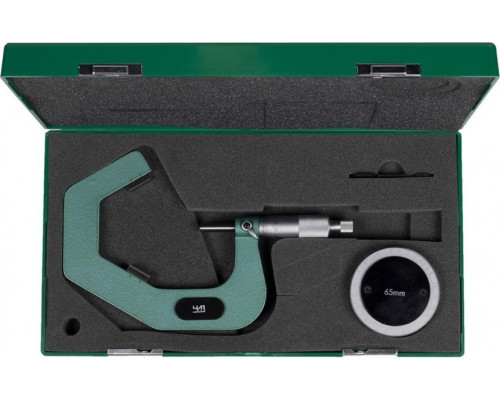

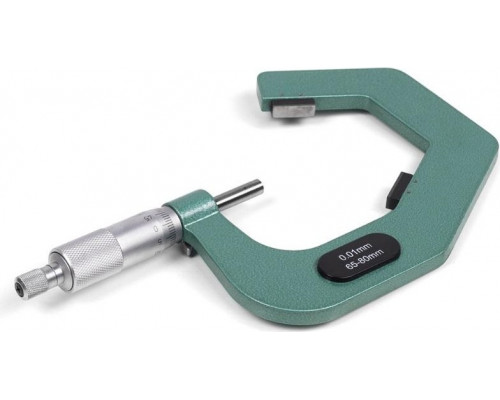

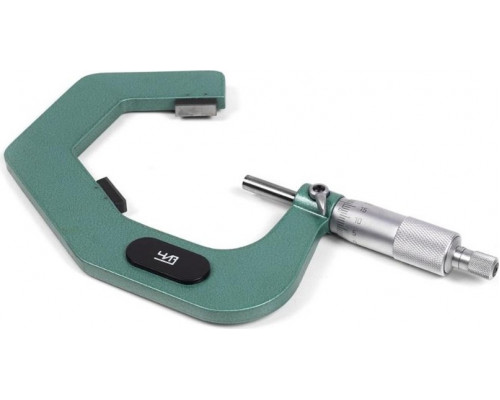

Микрометр призматический ЧИЗ МТИ-80 0,01 мм 63795

Назначение и конструктивные особенности

Микрометр ЧИЗ призматический МТИ-80 представляет собой специализированный измерительный инструмент, предназначенный для контроля наружных диаметров деталей с цилиндрической поверхностью, в частности — резьбовых элементов, валов и осей. Главная особенность модели — наличие призматической пятки, которая обеспечивает устойчивое базирование измеряемой детали по двум точкам. Это позволяет выполнять замеры с высокой повторяемостью и минимальной погрешностью, что критически важно при работе с метизами, трубными заготовками и деталями, где требуется точное соответствие диаметра стандартам.

Модель МТИ-80 с диапазоном измерений от 0 до 80 мм и ценой деления 0,01 мм относится к инструментам средней точности. Призматическая пятка здесь не просто элемент конструкции, а функциональное решение: она автоматически центрирует деталь, исключая перекосы, которые возникают при использовании плоских губок на цилиндрических поверхностях. Это делает микрометр особенно полезным при контроле резьбовых калибров, шпилек, болтов и других деталей с шагом резьбы, где стандартный микрометр с плоскими пятками давал бы завышенные или заниженные показания из-за касания по вершинам витков.

Практические возможности и область применения

Инструмент ориентирован на задачи, где требуется не просто измерить диаметр, а получить достоверные данные о среднем диаметре резьбы или диаметре гладкого цилиндра с минимальным влиянием овальности. Призматическая пятка позволяет выполнять замеры на деталях из различных материалов — от стали и чугуна до цветных металлов, при условии, что поверхность чистая и не имеет заусенцев. Диапазон 0–80 мм покрывает большинство распространённых размеров крепежа и валов малого и среднего диаметра, используемых в машиностроении, ремонтных работах и контроле качества.

Важно учитывать, что призматическая конструкция накладывает ограничения: инструмент не предназначен для измерения плоских поверхностей, листового материала или деталей с неправильной геометрией. Также стоит помнить, что точность замера напрямую зависит от чистоты призмы и микрометрического винта — загрязнения или механические повреждения этих элементов приводят к систематической погрешности. Микрометр требует аккуратного обращения и периодической проверки нулевого положения, особенно при смене измеряемых деталей с разной шероховатостью поверхности.

Особенности эксплуатации и выбора

При работе с моделью МТИ-80 следует обратить внимание на усилие прижима: избыточное нажатие на трещотку может деформировать тонкостенные детали, а недостаточное — привести к занижению показаний. Оптимальная техника — плавное вращение трещотки до характерного щелчка, после чего считывается результат. Инструмент не имеет цифровой индикации, поэтому для снятия показаний требуется визуальное считывание с шкалы, что предполагает достаточное освещение и отсутствие вибраций на рабочем месте.

При выборе данной модели стоит убедиться, что диапазон измерений (0–80 мм) соответствует типовым размерам ваших деталей, а призматическая пятка совместима по углу раскрытия с профилем резьбы (стандартно призма рассчитана на метрическую резьбу с углом профиля 60°). Для контроля нестандартных резьб (например, трапецеидальных или упорных) может потребоваться другой тип призматической пятки. Также стоит учитывать, что инструмент поставляется в индивидуальной упаковке — это обеспечивает сохранность при хранении, но не включает дополнительные аксессуары (например, установочные меры или футляр для переноски), которые могут потребоваться для регулярной эксплуатации.
