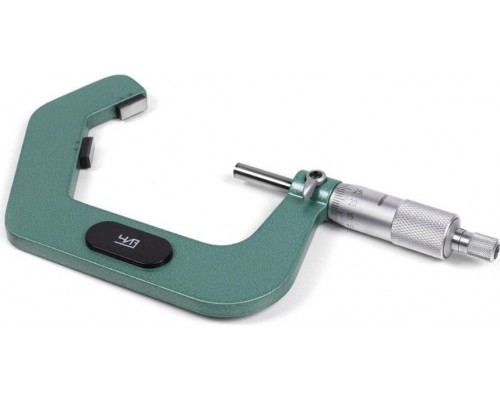

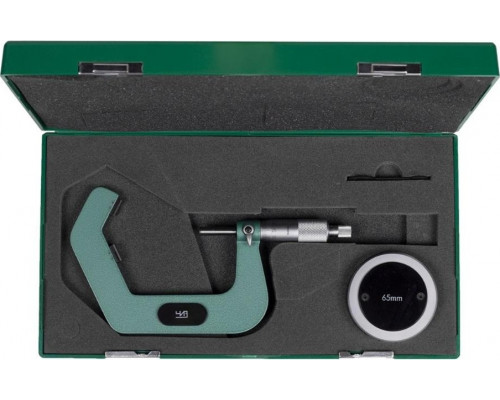

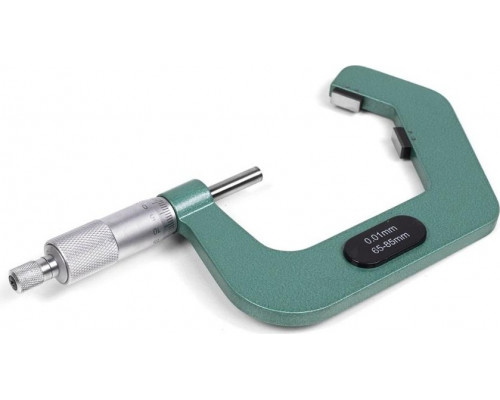

Микрометр призматический ЧИЗ МСИ-85 0,01 мм 63790

Назначение и конструктивные особенности

Микрометр ЧИЗ призматический МСИ-85 0,01 ЧИЗ 63790 — это специализированный измерительный инструмент, предназначенный для контроля толщины стенок труб, цилиндрических деталей и других изделий с криволинейной поверхностью. В отличие от стандартных гладких микрометров, данная модель оснащена призматической пяткой, что позволяет надежно фиксировать деталь и проводить замеры в труднодоступных местах, например, вблизи сварных швов или на изогнутых участках. Инструмент выпускается Челябинским инструментальным заводом (ЧИЗ), что гарантирует соответствие требованиям ГОСТ и стабильность показаний при регулярной эксплуатации.

Область применения и практические возможности

Основная задача микрометра — измерение толщины стенок труб диаметром от 5 мм и более, а также контроль остаточной толщины после механической обработки или коррозионного износа. Инструмент эффективен в таких сферах, как:

• Металлообработка и трубопрокатное производство — проверка соответствия толщины стенок чертежным допускам.


• Ремонт и диагностика трубопроводов — оценка износа в процессе эксплуатации.


• Машиностроение и судостроение — контроль деталей с цилиндрическими или коническими поверхностями.


• Лабораторный контроль качества — выборочная проверка партий продукции.

Цена деления 0,01 мм обеспечивает достаточную точность для большинства технических задач, где требуется фиксация отклонений в пределах сотых долей миллиметра. При этом важно учитывать, что инструмент рассчитан на измерение деталей из металла и твердых пластиков — для мягких материалов (резина, тонкостенный алюминий) может потребоваться корректировка усилия зажима.

Сильные стороны и ограничения

Ключевое преимущество модели — призматическая пятка, которая исключает перекос детали при замере и минимизирует погрешность, связанную с неправильной установкой. Это особенно важно при работе с трубами малого диаметра, где стандартный микрометр не может обеспечить надежный контакт. Дополнительные сильные стороны:

• Устойчивость к износу — измерительные поверхности из твердого сплава сохраняют точность при интенсивной работе.


• Четкая шкала с хорошей читаемостью — барабан и стебель имеют контрастную разметку, что снижает риск ошибки при считывании.


• Компактные габариты (100x40x200 мм) и вес 1 кг — инструмент удобно хранить в ящике для инструмента или переносить на объект.

Ограничения: призматическая пятка не подходит для измерения плоских или выпуклых поверхностей без кривизны — в этих случаях корректнее использовать гладкий микрометр. Также модель не предназначена для работы с деталями, имеющими острые кромки или сильную шероховатость (более Ra 6,3), так как это может повредить измерительные поверхности или исказить показания.

На что обратить внимание при выборе

Перед использованием микрометра МСИ-85 убедитесь, что диапазон измерений (от 0 до 25 мм или другой, указанный в маркировке) соответствует толщине контролируемых деталей. Инструмент требует регулярной калибровки с помощью эталонных мер — это особенно важно при высокой интенсивности работы. Также учитывайте, что призматическая пятка имеет фиксированный угол (обычно 90° или 120°), что определяет совместимость с конкретным типом профиля. Для точных замеров рекомендуется проводить их при температуре 20±3°C, так как тепловое расширение металла может вносить погрешность. При хранении избегайте ударов и попадания влаги — это продлит срок службы инструмента без потери точности.
