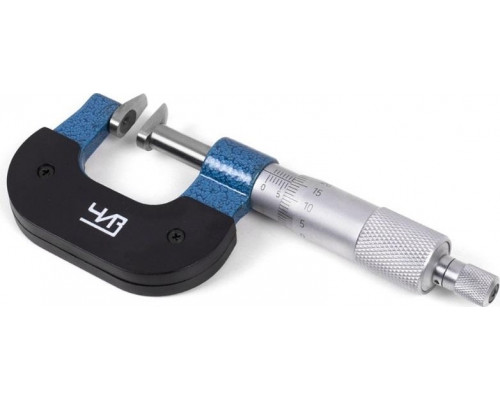

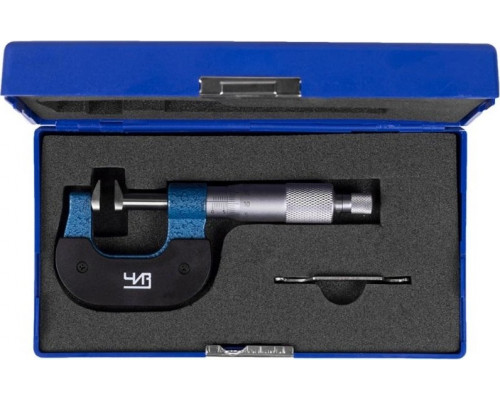

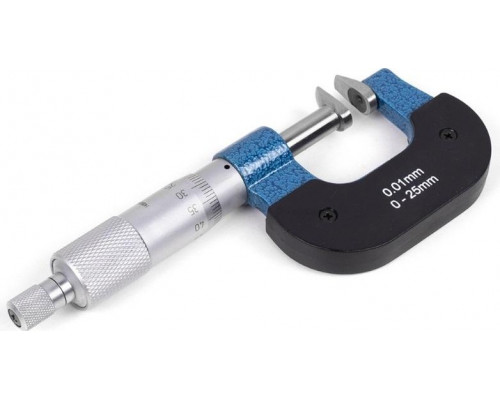

Микрометр зубомерный ЧИЗ МЗ-УС-25 0,01 с усеченными пяткой и винтом

Назначение и конструктивные особенности

Микрометр зубомерный МЗ-УС-25 от Челябинского инструментального завода (ЧИЗ) — это специализированный измерительный инструмент, предназначенный для контроля толщины зубьев шестерен, а также других деталей с труднодоступными участками. Модель с усеченными пяткой и винтом позволяет выполнять замеры в пазах, канавках и на узких поверхностях, куда стандартный микрометр не помещается из-за габаритов измерительных поверхностей. Диапазон измерений 0–25 мм и дискретность 0,01 мм делают его пригодным для точных работ в машиностроении, ремонте редукторов и при изготовлении зубчатых передач.

Практические возможности и ограничения

Главная особенность модели — усеченная форма пятки и микрометрического винта. Это дает доступ к измерению толщины зуба по постоянной хорде, а также к другим элементам, расположенным в углублениях или рядом с выступами. Однако следует учитывать, что такая конструкция накладывает ограничения на максимальную глубину проникновения: измерительные поверхности короче, чем у обычных микрометров, поэтому для глубоких пазов инструмент может не подойти. Точность отсчета 0,01 мм достаточна для большинства задач по контролю зубчатых колес с модулем до 5 мм, но для высокоточных передач (например, авиационных) может потребоваться прибор с меньшей дискретностью.

Что важно знать при использовании

Инструмент требует аккуратного обращения из-за уязвимости усеченных измерительных поверхностей к деформации при ударах или чрезмерном усилии. Перед работой обязательно проверяйте нулевое положение: для зубомерных микрометров настройка на ноль выполняется по эталонным мерам или специальным установочным образцам, входящим в комплект поставки (уточняйте наличие при приобретении). Измерения проводите при температуре окружающей среды 20±5°C, так как тепловое расширение деталей может влиять на показания. Вес 0,5 кг и компактные габариты упаковки (100×40×200 мм) делают модель удобной для переноски и хранения в мастерской.

Сравнение с аналогами и выбор

По сравнению с универсальными микрометрами, данная модель выигрывает в специализированных задачах, но проигрывает в универсальности. Если вам нужно измерять гладкие цилиндрические детали — лучше выбрать стандартный гладкий микрометр. Для контроля зубчатых колес с большим модулем (свыше 6 мм) или для измерения толщины зуба по шару потребуется другой тип инструмента. При выборе обращайте внимание на состояние измерительных поверхностей: на усеченных пятке и винте не должно быть забоин, царапин или следов коррозии, так как это напрямую влияет на точность. Также проверяйте плавность хода трещотки и отсутствие люфта в микровинте.
