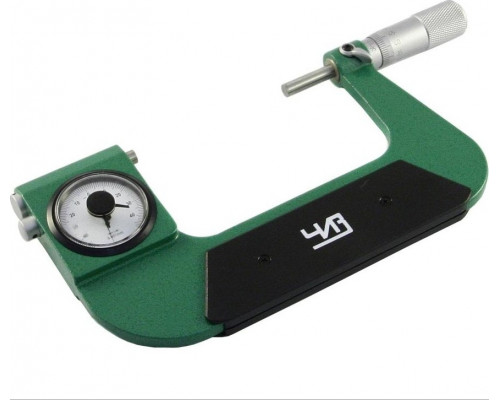

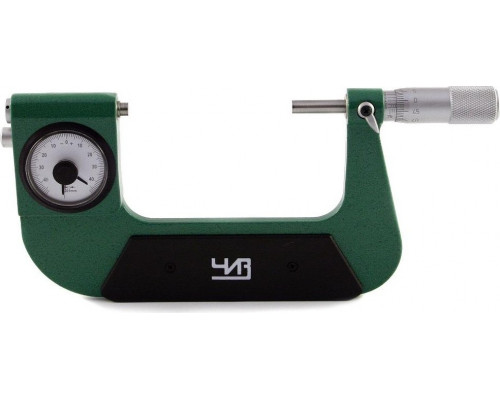

Рычажный микрометр МР-75 ЧИЗ: прецизионный контроль в диапазоне 70-75 мм
Микрометр рычажный МР-75 с ценой деления 0,001 мм от Челябинского инструментального завода (ЧИЗ) — это специализированный измерительный инструмент для высокоточных замеров наружных размеров деталей в диапазоне от 70 до 75 мм. Модель 297565 относится к классу рычажных микрометров, где механическое перемещение измерительной пятки преобразуется в отклонение стрелки на циферблате, что позволяет оператору фиксировать даже минимальные отклонения от номинала. Инструмент предназначен для контроля гладких цилиндрических, плоских и других поверхностей в условиях серийного и мелкосерийного производства, где требуется высокая точность и повторяемость измерений.
Конструкция и принцип работы
В отличие от классического гладкого микрометра, рычажный вариант оснащен встроенным отсчетным устройством (индикатором часового типа) с диапазоном показаний ±70 мкм. Это означает, что после установки на номинальный размер с помощью установочной меры (не входит в комплект), оператор может считывать отклонения от заданного размера непосредственно по шкале индикатора. Такая конструкция значительно ускоряет процесс контроля однотипных деталей: не нужно каждый раз вращать микрометрический винт — достаточно ввести деталь в измерительное пространство и оценить отклонение стрелки. Механизм рычажной передачи обеспечивает малое измерительное усилие, что снижает риск деформации тонкостенных деталей.
Практические возможности и точность
Основное преимущество модели МР-75 — разрешающая способность 0,001 мм (1 мкм). Это позволяет выявлять отклонения формы (овальность, конусность) и износ поверхностей, которые недоступны для обычных микрометров с ценой деления 0,01 мм. Инструмент особенно эффективен при контроле деталей после шлифовки, доводки или хонингования, где допуски измеряются единицами микрометров. Диапазон измерения 70-75 мм делает его востребованным для контроля наружных диаметров подшипников, валов, гильз, втулок и других деталей этого размерного диапазона.
- Предел допускаемой погрешности: соответствует классу точности рычажных микрометров (обычно ±2-3 мкм в пределах диапазона индикатора).
- Измерительные поверхности: твердосплавные, устойчивые к износу, что сохраняет точность при длительной эксплуатации.
- Арретир: предусмотрен для фиксации подвижной пятки при смене деталей или установке на размер.
Особенности эксплуатации и ограничения

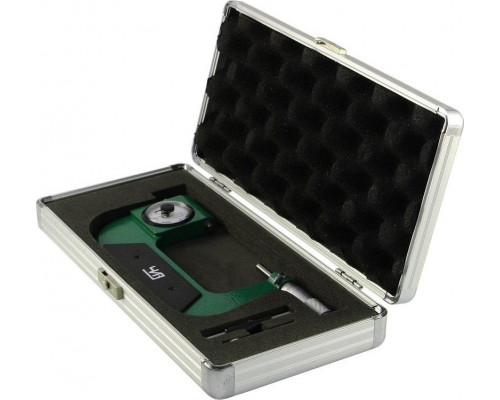

Для корректной работы с микрометром МР-75 требуется обязательная настройка на номинальный размер с помощью концевых мер длины (плиток) или специальной установочной меры. Без этого инструмент показывает только отклонения от заданного значения, а не абсолютный размер детали. При выборе модели учитывайте, что диапазон измерения строго ограничен 70-75 мм — для других размеров потребуются микрометры с другим диапазоном (например, МР-25, МР-50 и т.д.). Инструмент чувствителен к загрязнениям и механическим ударам, особенно в зоне рычажного механизма и индикатора. Рекомендуется хранить микрометр в футляре (индивидуальная упаковка имеет габариты 100x40x250 мм и вес 0,60 кг) и регулярно проверять точность по эталонным мерам.
На что обратить внимание при выборе
Микрометр МР-75 ЧИЗ — узкоспециализированный инструмент для высокоточных измерений в ограниченном диапазоне. Перед приобретением убедитесь, что задача требует точности до 1 мкм и что контролируемые детали имеют размеры в пределах 70-75 мм. Если требуется измерять детали разных размеров, придется приобретать несколько микрометров или использовать альтернативные методы (например, индикаторную стойку с концевыми мерами). Также учитывайте, что для работы с инструментом необходим навык настройки по эталону и понимание принципов измерения отклонений, а не абсолютных величин.
Характеристики
Габариты и вес
