Микрометр рычажный МР-50 0,001 +/-65 ЧИЗ 297562

Рычажный микрометр МР-50 ЧИЗ: прецизионный контроль с высокой чувствительностью

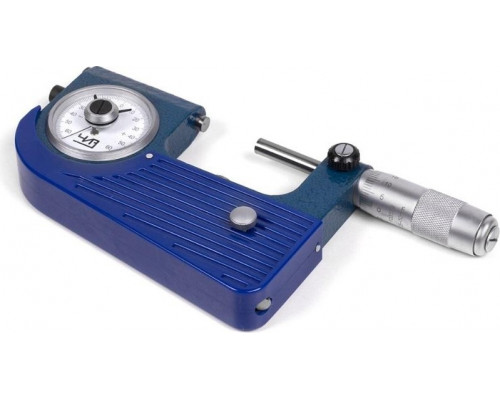

Микрометр ЧИЗ рычажный МР-50 (модель 297562) — это специализированный измерительный инструмент, предназначенный для высокоточных контактных измерений наружных размеров деталей. В отличие от обычных гладких микрометров, данная модель оснащена рычажно-зубчатой измерительной головкой с ценой деления 0,001 мм, что позволяет фиксировать отклонения с микронной точностью. Инструмент ориентирован на работу в лабораторных условиях, цехах инструментального производства и на участках входного контроля, где требуется не просто измерить размер, а оценить малейшие изменения формы, овальность или конусность детали.

Принцип работы и практическая ценность рычажной передачи

Главное отличие МР-50 от классического микрометра — наличие рычажного механизма, который преобразует малое перемещение измерительного стержня в заметное отклонение стрелки на циферблате. Это даёт две ключевые возможности:

• Обнаружение малейших отклонений. Оператор визуально наблюдает за колебаниями стрелки, что позволяет выявить биение, некруглость или непараллельность поверхностей — задачи, которые обычный микрометр решает с меньшей наглядностью.


• Снижение влияния человеческого фактора. Измерительное усилие стандартизировано (обычно в пределах 5–10 Н), а момент касания детали определяется не «на ощупь», а по началу движения стрелки. Это особенно важно при работе с тонкостенными или мягкими деталями, где перекос или чрезмерное усилие могут исказить результат.

Диапазон измерений и особенности шкалы

Модель МР-50 охватывает диапазон от 0 до 50 мм, что делает её универсальным инструментом для контроля валов, втулок, калибров и других деталей малого и среднего размера. Цена деления рычажной головки составляет 0,001 мм, а диапазон показаний по шкале — ±65 делений (то есть ±0,065 мм). Это означает, что инструмент не предназначен для измерения полного размера детали за один приём: он работает как компаратор. Сначала вы настраиваете микрометр на номинальный размер по концевой мере длины (плитке), а затем сравниваете с ним реальную деталь, фиксируя отклонение по стрелке. Такой подход обеспечивает погрешность, сопоставимую с погрешностью рычажного механизма, а не винтовой пары.

Конструктивные особенности и ограничения

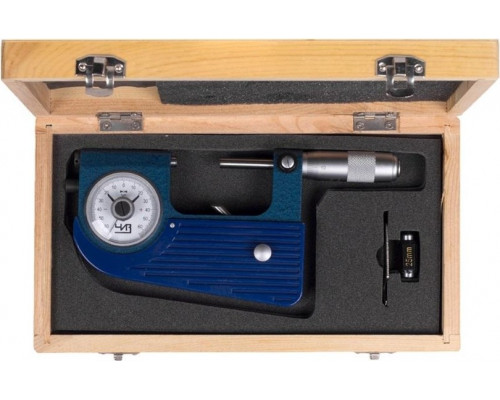

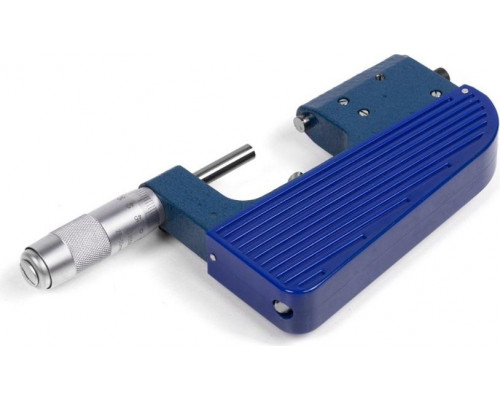

Микрометр выполнен в классическом корпусе с жёсткой скобой, что минимизирует деформации при измерении. Важно учитывать, что инструмент требует аккуратного обращения и регулярной поверки, так как рычажный механизм чувствителен к загрязнениям и ударам. Измерительные поверхности (пятка и стержень) имеют твёрдосплавные напайки, что повышает износостойкость при интенсивной работе. Однако, в отличие от цифровых моделей, показания считываются визуально с двух шкал — основной (микрометрической) и циферблатной, что требует определённого навыка и хорошего освещения. Инструмент поставляется в футляре, размеры упаковки (100×40×250 мм, вес 0,5 кг) соответствуют компактному хранению, но сам микрометр не имеет дополнительных приспособлений для крепления на стойку — это необходимо учитывать при планировании рабочего места.

Для каких задач подходит МР-50

Инструмент оптимален для:

• Измерения отклонений формы (овальность, конусность) в пределах до 0,065 мм.


• Контроля точных валов и отверстий малого диаметра при серийном производстве.


• Проверки износа режущего инструмента и калибров.


• Настройки станков и приспособлений на заданный размер с высокой повторяемостью.

При этом для измерения полного размера детали (например, 25,4 мм) без настройки по эталону модель не подходит — потребуется предварительная установка на номинал. Также стоит помнить, что диапазон измерений ограничен 50 мм, и для более крупных деталей потребуется другой инструмент.

На что обратить внимание при выборе

Перед использованием обязательно проверьте плавность хода рычажного механизма и отсутствие люфта стрелки. Убедитесь, что в комплекте есть настроечная концевая мера (плитка) — без неё инструмент фактически бесполезен для точных измерений. Также важно, что микрометр требует периодической калибровки, особенно при работе с допусками менее 0,01 мм. Если ваши задачи связаны с контролем шероховатости или измерением в труднодоступных местах, рассмотрите модели с удлинёнными пятками или цифровым отсчётом — МР-50 ориентирован на классические гладкие поверхности.
