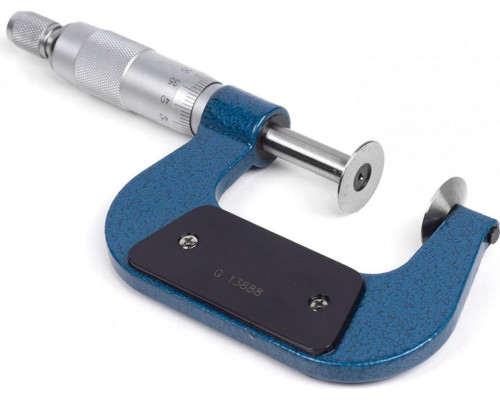

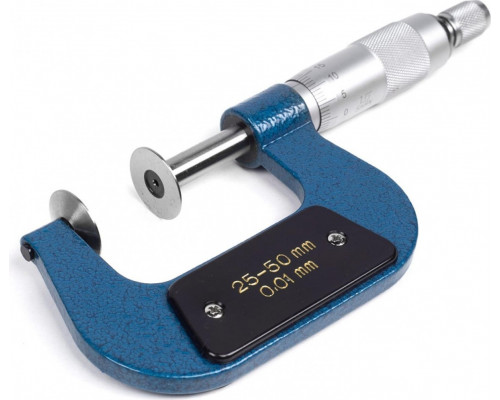

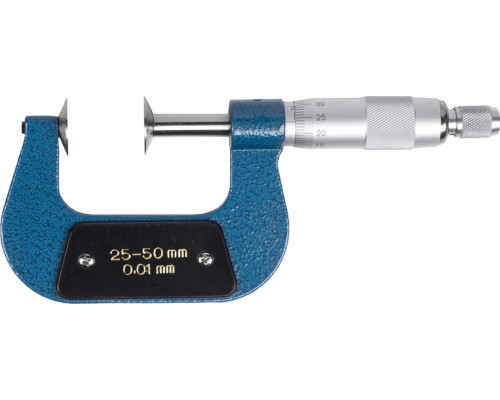

Микрометр SHAN зубомерный МЗ-50, 0,01 мм, 351254

Назначение и область применения зубомерного микрометра

Микрометр SHAN зубомерный МЗ-50 0,01 351254 — это специализированный измерительный инструмент, предназначенный для контроля толщины зубьев шестерен, зубчатых колес и других деталей с эвольвентным профилем. В отличие от гладких микрометров, данная модель оснащена коническими наконечниками, которые позволяют точно замерять толщину зуба по хорде на заданном расстоянии от вершины. Инструмент незаменим в условиях единичного и мелкосерийного производства, при ремонте зубчатых передач, а также в лабораториях контроля качества на машиностроительных предприятиях.

Конструктивные особенности и принцип работы

Модель МЗ-50 построена по классической схеме зубомерного микрометра с диапазоном измерений до 50 мм и ценой деления 0,01 мм. Ключевая особенность — наличие сменных конических наконечников, которые устанавливаются в пятку и микрометрический винт. Такая конфигурация позволяет точечно контактировать с боковыми поверхностями зубьев, обеспечивая корректное измерение толщины зуба без искажения профиля. Инструмент оснащен трещоткой для стандартизации измерительного усилия, что исключает влияние человеческого фактора на точность результата. Стоит учитывать, что для работы с разными модулями зубьев потребуется набор сменных наконечников (обычно входит в комплект поставки, но уточняется отдельно).

Практические возможности и ограничения

Основное преимущество данной модели — высокая точность (0,01 мм) при измерении труднодоступных элементов зубчатых колес. С ее помощью можно контролировать как прямозубые, так и косозубые шестерни, если позволяет геометрия наконечников. Однако важно понимать ограничения: инструмент предназначен для измерения толщины зуба по постоянной хорде, а не для проверки шага зацепления или радиального биения. Для полноценного контроля геометрии шестерни потребуются дополнительные средства измерения (например, шагомер или биениемер). Также следует учитывать, что микрометр рассчитан на работу с зубьями модуля от 1 до 5 мм (стандартное ограничение для моделей с диапазоном до 50 мм).

Особенности эксплуатации и ухода

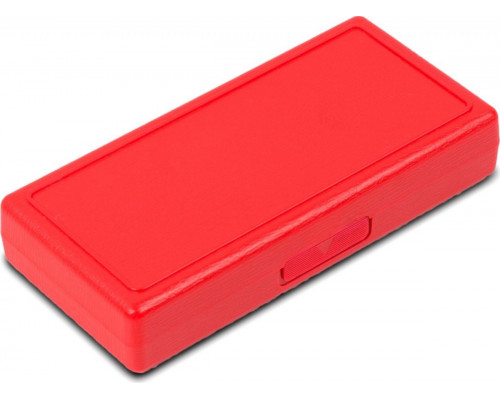

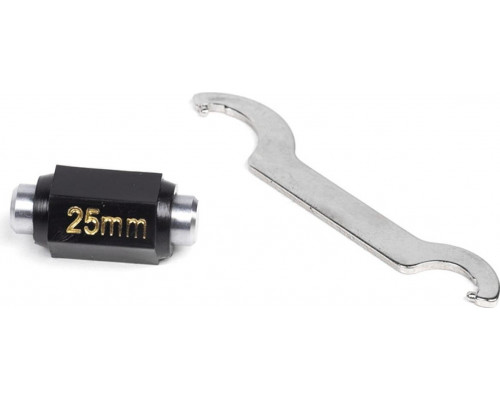

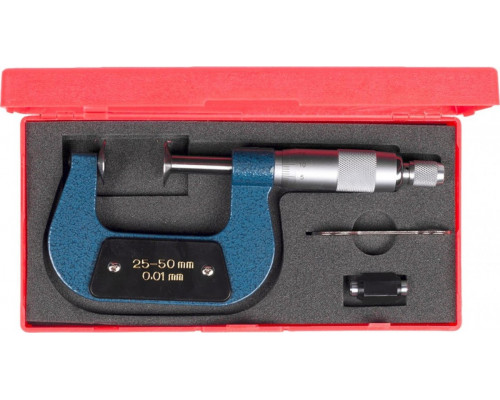

Для обеспечения стабильной точности измерений необходимо соблюдать правила хранения и эксплуатации. Микрометр чувствителен к механическим ударам и загрязнению измерительных поверхностей. Перед началом работы рекомендуется проверить нулевую установку по эталонной мере (входит в комплект). После использования инструмент следует очищать от смазки и стружки мягкой безворсовой тканью. Хранить его нужно в сухом отапливаемом помещении в футляре (размеры упаковки: 100×30×270 мм, вес 0,20 кг). Не допускается применение микрометра для измерения вращающихся деталей или в условиях вибрации — это приведет к ускоренному износу резьбовой пары и потере точности.

Ключевые параметры для выбора

• Диапазон измерений: 0–50 мм — достаточен для большинства зубчатых колес малого и среднего размера.


• Цена деления: 0,01 мм — стандартная точность для механических микрометров, подходит для производственного контроля.


• Тип наконечников: конические — обязательное условие для корректного замера толщины зуба.


• Производитель: SHAN — инструмент бюджетного сегмента, ориентированный на ремонтные мастерские и небольшие производства.

При выборе данной модели оцените соответствие модуля ваших шестерен возможностям наконечников. Если планируется работа с нестандартными зубьями (модуль менее 1 или более 5 мм), потребуется микрометр с другим набором насадок. Также обратите внимание на состояние измерительных поверхностей при покупке — на них не должно быть забоин и следов коррозии.
